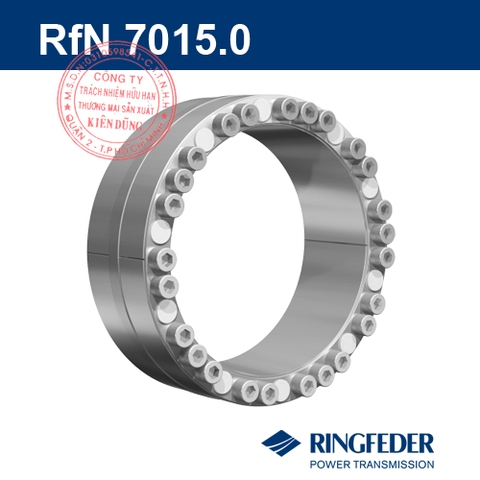

Tìm hiểu sản phẩm khóa trục côn Ringfeder RfN 7015.0

Thiết bị khoá trục côn Ringfeder RfN 7015.0 (Locking Assemblies) có thiết kế dạng côn kép, giúp truyền momen xoắn cực kỳ cao, độ đồng tâm tuyệt vời. Khóa trục côn RfN 7015.0 dùng cho các ứng dụng kỹ thuật phổ biến.

Kích thước có sẵn: đường kính trục dẫn shaft từ 100mm đến 800mm.

RfN 7015.0 do hãng Ringfeder sản xuất và lắp ráp tại Đức (Germany).

Một số nét đặc trưng khác biệt:

  • Độ chính xác cao: giúp truyền các momen xoắn và lực dọc trục tối đa với các yêu cầu đặc biệt về độ đồng tâm, chịu được momen uốn.

  • Chịu được tải uốn và tải trọng xuyên tâm - tải kết hợp.

Một số ứng dụng điển hình của khóa trục côn Ringfeder RfN 7015.0: belt drums (dây đai khớp nối trống), crusher rotors (bộ phận quay của máy nghiền, máy đập, máy dập), precision drivers (trình điều khiển chính xác như hệ thống thang máy)

Tài liệu kỹ thuật

  • Download catalogue Ringfeder RfN 7015.0

  • Download Installation Instruction Ringfeder RfN 7015.0

Bảng thông số kỹ thuật Ringfeder RfN 7015.0

d x D L L 1 L 3 T pW pN TA GW DN min Tmax
mm mm Nm N/mm2 Nm kg mm Nm
100 x 145 77 65 60 14244 198 136 145 4,1 198 16757
110 x 155 77 65 60 15668 180 127 145 4,4 206 18433
120 x 165 77 65 60 20511 198 144 145 4,8 230 24130
130 x 180 86 74 68 27775 197 142 145 6,5 251 32676
140 x 190 86 74 68 35894 220 162 145 7 283 42228
150 x 200 86 74 68 38458 205 154 145 7,4 289 45244
160 x 210 86 74 68 47858 224 171 145 7,8 322 56304
170 x 225 95 81 75 59620 222 168 230 10 341 70141
180 x 235 95 81 75 63127 210 161 230 10,6 347 74267
190 x 250 108 94 88 74038 186 141 230 14,3 352 87104
200 x 260 108 94 88 93522 211 163 230 15 394 110026
220 x 285 120 104 98 105616 189 146 355 19,8 408 124254
240 x 305 120 104 98 153624 231 182 355 21,4 499 180734
260 x 325 120 104 98 173360 222 178 355 23 523 203953
280 x 355 144 126 120 216499 200 158 485 35,2 536 254705
300 x 375 144 126 120 241629 195 156 485 37,4 561 284269
320 x 405 162 142 135 333337 199 157 690 51,3 609 392161
340 x 425 162 142 135 354170 187 150 690 54,1 623 416671
360 x 455 187 165 158 463312 186 147 930 75,4 665 545073
380 x 475 187 165 158 489052 176 141 930 79 679 575355
400 x 495 187 165 158 514791 167 135 930 82,8 694 605637
420 x 515 187 165 158 648637 191 156 930 86,5 777 763102
440 x 545 204 180 172 799628 192 155 1200 110 819 940738
460 x 565 204 180 172 835974 184 150 1200 114 832 983499
480 x 585 204 180 172 930476 188 154 1200 119 876 1094677
500 x 605 204 180 172 969246 181 149 1200 123 889 1140289
520 x 630 227 200 190 1127063 173 143 1600 148 903 1325956
540 x 650 227 200 190 1170411 167 139 1600 154 918 1376955
560 x 670 227 200 190 1213760 161 135 1600 160 933 1427951
580 x 690 227 200 190 1257109 155 131 1600 165 949 1478951
600 x 710 227 200 190 1387154 160 135 1600 170 992 1631946
620 x 730 227 200 190 1433393 155 132 1600 177 1008 1686345
640 x 750 227 200 190 1618347 164 140 1600 182 1064 1903937
660 x 770 227 200 190 1668920 159 137 1600 187 1080 1963435
680 x 790 227 200 190 1768622 159 137 1600 193 1109 2080732
700 x 810 227 200 190 1820640 155 134 1600 198 1125 2141930
720 x 830 227 200 190 2080732 167 145 1600 204 1196 2447919
740 x 850 227 200 190 2138530 162 141 1600 209 1211 2515917
760 x 870 227 200 190 2196328 158 138 1600 215 1226 2583915
780 x 890 227 200 190 2254126 154 135 1600 220 1242 2651913
800 x 910 227 200 190 2427520 158 139 1600 225 1285 2855906

Hình ảnh và bản vẽ

Thiết bị khóa trục côn Ringfeder RfN 7015.0 bản vẽ

Chú thích:

L = Overall width

L1 = Overall width (without screws)

L3 = Clamping length

d = Inner ring diameter

D = Outer diameter

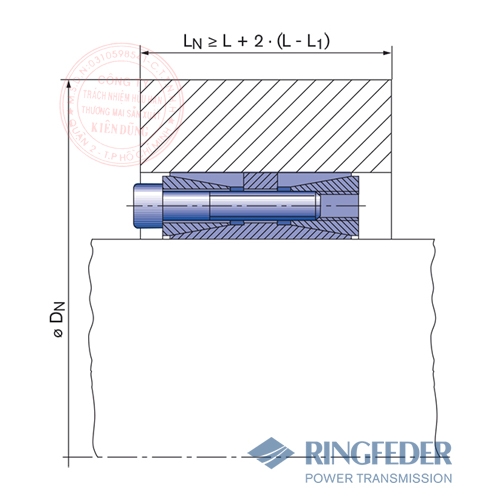

Thiết bị khóa trục côn Ringfeder RfN 7015.0 location

Location

Thiết bị khóa trục côn Ringfeder RfN 7015.0 elevator

Elevator
