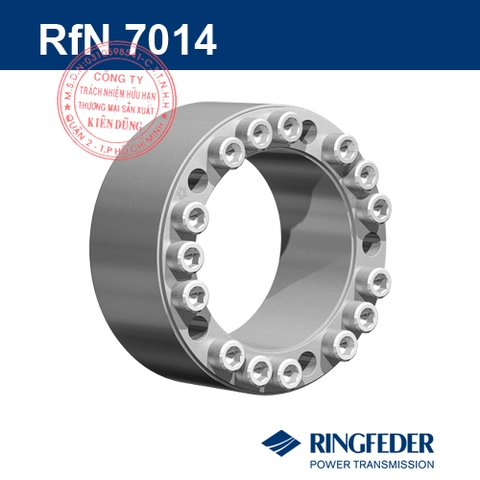

Tìm hiểu sản phẩm khóa trục côn Ringfeder RfN 7014

Thiết bị khoá trục côn Ringfeder RfN 7014 (Locking Assemblies) có thiết kế dạng côn kép tương tự như khóa trục RfN 7012, giúp truyền momen xoắn cực kỳ cao. Khóa trục côn RfN 7014 cung cấp khả năng tự định tâm tốt hơn do thiết kế tương đối dài (không cần thành phần tự định tâm gắn rời phía trước như RfN 7012).

Kích thước có sẵn: đường kính trục dẫn shaft từ 70mm đến 300mm.

RfN 7014 do hãng Ringfeder sản xuất và lắp ráp tại Đức (Germany).

Một số nét đặc trưng khác biệt:

  • Truyền lực lớn: khóa trục RfN 7014 có thiết kế côn dài và phẳng, giúp truyền các momen xoắn và lực dọc trục tối đa.

Một số ứng dụng điển hình của khóa trục côn Ringfeder RfN 7014: heavy pulleys (ròng rọc tải nặng), construction of heavy machinery (máy móc hạng nặng), coupling (khớp nối và cẩu trục), cable sheaves (máy quấn cáp).

Tài liệu kỹ thuật

  • Download catalogue Ringfeder RfN 7014

  • Download Installation Instruction Ringfeder RfN 7014

Bảng thông số kỹ thuật Ringfeder RfN 7014

d x D L L 1 L 3 T pW pN DG TA DN min Tmax
mm mm Nm N/mm2 mm Nm mm Nm
70 x 120 74 62 56 6850 200 117 12 145 154 8068
80 x 130 74 62 56 11650 263 162 12 145 189 13813
90 x 140 74 62 56 13000 234 150 12 145 196 15505
100 x 160 94 80 74 19700 213 133 14 230 217 23620
110 x 170 94 80 74 26600 242 157 14 230 248 32045
120 x 180 94 80 74 28900 222 148 14 230 255 34968
130 x 190 94 80 74 31200 205 140 14 230 263 37903
140 x 200 94 80 74 40200 227 159 14 230 294 49017
150 x 210 94 80 74 42900 212 151 14 230 301 52489
160 x 230 110 94 88 64000 227 158 16 355 339 78558
170 x 240 110 94 88 67800 214 152 16 355 347 83477
180 x 250 110 94 88 83000 235 169 16 355 384 102483
190 x 260 110 94 88 88000 223 163 16 355 390 108947
200 x 270 110 94 88 105000 242 179 16 355 431 130330
220 x 300 134 116 110 123000 189 139 18 485 420 153404
240 x 320 134 116 110 153000 198 148 18 485 463 191651
260 x 340 134 116 110 186000 205 157 18 485 506 233920
280 x 370 156 136 130 230000 192 145 20 690 533 290328
300 x 390 156 136 130 245000 179 138 20 690 548 310335

Hình ảnh và bản vẽ

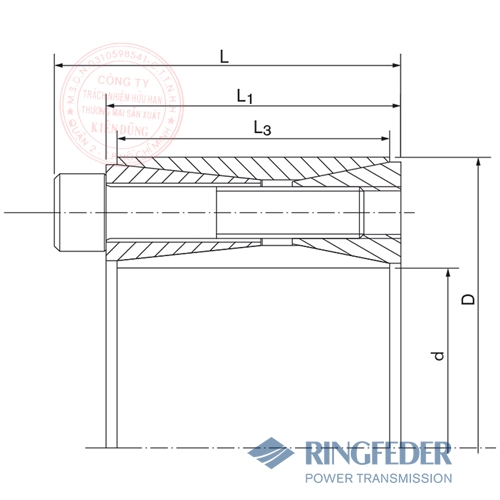

Thiết bị khóa trục côn Ringfeder RfN 7014 bản vẽ

Chú thích:

L = Overall width

L1 = Overall width (without screws)

L3 = Clamping length

d = Inner ring diameter

D = Outer diameter

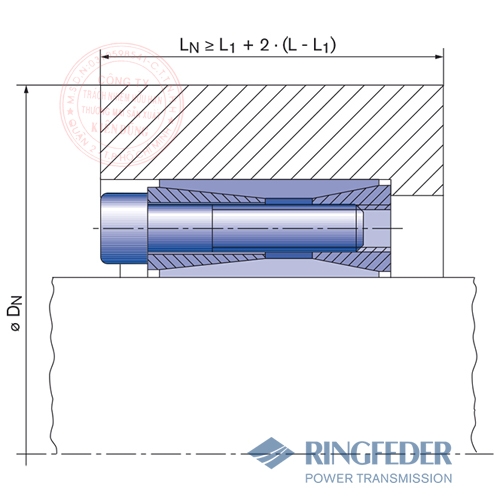

Thiết bị khóa trục côn Ringfeder RfN 7014 location

Location

Thiết bị khóa trục côn Ringfeder RfN 7014 gear wheel fastening

Gear wheel fastening
