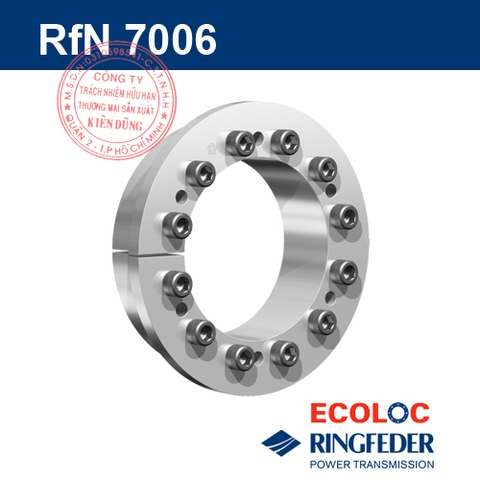

Tìm hiểu sản phẩm khóa trục côn ECOLOC RfN 7006

Thiết bị khoá trục côn ECOLOC 7006 (Locking Assemblies) với thiết kế dạng hai mảnh, côn đơn có mặt bích, có đầy đủ các tính năng của khóa trục ECOLOC 7003. Với thiết kế mặt bích, cho phép định vị thiết bị tốt hơn trong quá trình lắp đặt, tuy nhiên sự dịch chuyển dọc trục trong quá trình lắp đặt bị đảo ngược.

Độ đồng tâm tuyệt vời và rất dễ tháo lắp: đường kính ngoài của mặt bích ngăn chặn chuyển động dọc trục.

Tốc độ quay cao: cụm khóa trục 7006 vẫn giữ nguyên hình dạng trong quá trình lắp ráp, do đó chúng phù hợp trong các ứng dụng có tốc độ quay cao.

Tải trọng xuyên tâm cao: độ bền vật liệu của khóa trục 7006 đặc biệt phù hợp cho các ứng dụng có tải trọng xuyên tâm cao.

Thiết bị khóa trục ECOLOC 7006 dùng để kết nối giữa trục động cơ và cánh quạt, ròng rọc, băng tải ròng rọc.

Tài liệu kỹ thuật

  • Download catalogue ECOLOC 7006

  • Download Installation Instruction ECOLOC 7006

Bảng thông số kỹ thuật ECOLOC 7006

d x D DB1 L L 3 L 4 T TA pW pN DG
mm mm mm Nm Nm N/mm2 mm
19 x 47 56 34 17 23 270 17 234 94 6
20 x 47 56 34 17 23 284 17 222 94 6
22 x 47 56 34 17 23 313 17 202 94 6
24 x 50 59 34 17 23 410 17 222 106 6
25 x 50 59 34 17 23 427 17 213 106 6
28 x 55 64 34 17 23 478 17 190 97 6
30 x 55 64 34 17 23 512 17 177 97 6
32 x 60 69 34 17 23 728 17 222 118 6
35 x 60 69 34 17 23 796 17 203 118 6
38 x 65 74 34 17 23 865 17 187 109 6
40 x 65 74 34 17 23 910 17 177 109 6
42 x 75 84 41 20 26 1520 41 229 128 8
45 x 75 84 41 20 26 1629 41 213 128 8
50 x 80 89 41 20 26 1810 41 192 120 8
55 x 85 94 41 20 26 2275 41 200 129 8
60 x 90 99 41 20 26 2482 41 183 122 8
65 x 95 104 41 20 26 3025 41 190 130 8
70 x 110 119 50 24 32 4735 83 214 135 10
75 x 115 124 50 24 32 5018 83 197 129 10
80 x 120 129 50 24 32 5352 83 185 123 10
85 x 125 134 50 24 32 5979 83 183 124 10
90 x 130 139 50 24 32 6774 83 185 128 10
95 x 135 144 50 24 32 7945 83 195 137 10
100 x 145 154 56 26 34 10005 145 204 141 12
110 x 155 164 56 26 34 11006 145 186 132 12
120 x 165 174 56 26 34 13507 145 191 139 12
130 x 180 189 64 34 42 19511 145 180 130 12
140 x 190 199 68 34 42 21515 230 171 126 14
150 x 200 209 68 34 42 25613 230 178 133 14
160 x 210 219 68 34 42 30052 230 183 140 14
170 x 225 234 78 44 52 34833 230 145 110 14
180 x 235 244 78 44 52 36882 230 137 105 14
190 x 250 259 78 44 52 48664 230 163 124 14
200 x 260 269 78 44 52 51225 230 154 119 14
220 x 285 295 91 50 59 61581 355 135 104 16
240 x 305 315 91 50 59 83975 355 155 122 16
260 x 325 335 91 50 59 97037 355 152 122 16
280 x 355 365 105 60 69 124441 485 140 111 18
300 x 375 384 102 60 66 149908 485 147 118 18
320 x 405 414 121 74 81 208733 690 146 115 20
340 x 425 434 121 74 81 258742 690 160 128 20
360 x 455 464 138 86 93 290014 930 138 109 22
380 x 475 484 138 86 93 357147 930 153 122 22
400 x 495 504 138 86 93 375945 930 145 117 22

Hình ảnh và bản vẽ

Thiết bị khóa trục côn ECOLOC RfN 7006 bản vẽ

Chú thích:

L = Overall width

L1 = Overall width (without screws)

L4 = Installation length up to colar

L3 = Clamping length

D1 = Collar outer diameter

d = Inner ring diameter

D = Outer diameter
