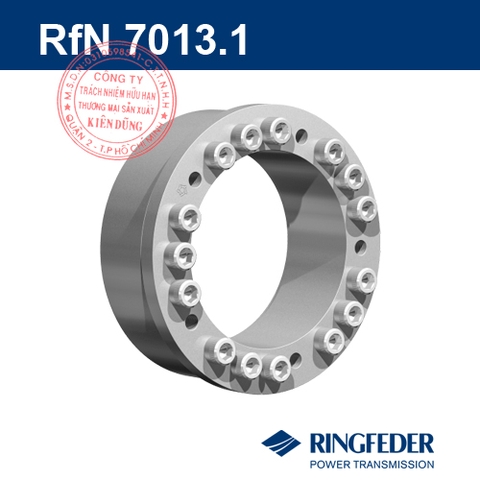

Tìm hiểu sản phẩm khóa trục côn Ringfeder RfN 7013.1

Thiết bị khoá trục côn Ringfeder RfN 7013.1 (Locking Assemblies) với thiết kế nhiều đơn vị chi tiết mặt bích giúp định tâm tốt hơn, ngăn chặn chuyển động dọc trục trong quá trình thặt chặt, có khả năng tự khóa và đồng tâm cao, cũng như tăng momen xoắn, khoá chặt trục và thiết bị với nhau đơn giản, mạnh mẽ và đảm bảo mà không lo bị trượt nhờ lực ma sát lớn.

Khớp khóa trục RfN 7013.1 tích hợp vít đẩy được đặt sâu trong lỗ khoan, cho phép tháo lắp dễ dàng.

Kích thước có sẵn: đường kính trục dẫn shaft từ 20mm đến 150mm (1" đến 4").

RfN 7013.1 do hãng Ringfeder sản xuất và lắp ráp tại Đức (Germany).

Một số nét đặc trưng khác biệt:

  • Độ đồng tâm tuyệt vời và rất dễ tháo lắp: khóa trục RfN 7013.1 cung cấp độ đồng tâm tốt giữa các chi tiết kẹp với nhau. Mặt bích được gia cố đến điểm tới hạn, ngăn sự uốn cong và đẩy lên của vòng "inner ring" trong quá trình thắt chặt.

  • Tốc độ quay cao: cụm khóa trục 7013.1 vẫn giữ nguyên hình dạng trong quá trình lắp ráp, cũng như độ chính xác về kích thước, do đó chúng phù hợp trong các ứng dụng có tốc độ quay cao.

  • Tải trọng xuyên tâm cao: độ bền vật liệu của khóa trục 7013.1 đặc biệt phù hợp cho các ứng dụng có tải trọng xuyên tâm cao.

  • Đinh tâm tốt: đường kính ngoài của mặt bích tăng lên ngăn chặn chuyển động dọc trục trong quá trình thắt chặt.

  • Momen xoắn cao: tăng lên số lượng ốc vít kẹp, đảm bảo các giá trị truyền tương tự như RfN 7013.0

Một số ứng dụng điển hình của khóa trục côn Ringfeder RfN 7013.1: crane running wheels (bánh răng cẩu trục), couplings (khớp nối trục), gearwheels (bánh răng hộp số), flywheels (bánh đà), fan wheels (bánh răng khớp nối quạt).

Tài liệu kỹ thuật

  • Download catalogue Ringfeder RfN 7013.1

  • Download Installation Instruction Ringfeder RfN 7013.1

Bảng thông số kỹ thuật Ringfeder RfN 7013.1

d x D D B1 L L 1 L 4 T pW pN TA DN min Tmax
mm mm mm Nm N/mm2 Nm mm Nm
19 x 47 53 37 31 25,7 285 300 90 17 57 310
20 x 47 53 37 31 25,7 300 290 90 17 57 330
22 x 47 53 37 31 25,7 330 260 90 17 57 360
24 x 50 56 37 31 25,7 420 300 110 17 63 460
25 x 50 56 37 31 25,7 440 290 110 17 63 480
28 x 55 62 37 31 25,7 490 260 100 17 68 530
30 x 55 62 37 31 25,7 530 240 100 17 68 580
32 x 60 68 37 31 25,7 740 270 110 17 75 810
35 x 60 68 37 31 25,7 810 250 110 17 75 890
38 x 65 73 37 31 25,7 890 230 100 17 80 970
40 x 65 73 37 31 25,7 940 220 100 17 80 1030
42 x 75 83 46 38 30,3 1730 300 130 41 100 1900
45 x 75 83 46 38 30,3 1860 280 130 41 100 2040
48 x 80 88 46 38 30,3 1980 270 130 41 105 2170
50 x 80 88 46 38 30,3 2070 260 130 41 105 2270
55 x 85 95 46 38 30,3 2540 270 140 41 114 2790
60 x 90 100 46 38 30,3 2770 250 130 41 118 3040
65 x 95 105 46 38 30,3 3580 260 140 41 128 3930
70 x 110 120 60 50 40,4 5100 240 130 83 144 5610
75 x 115 125 60 50 40,4 5460 230 120 83 148 6000
80 x 120 130 60 50 40,4 5850 210 110 83 152 6430
85 x 125 135 60 50 40,4 7450 230 130 83 164 8190
90 x 130 140 60 50 40,4 7900 220 120 83 168 8690
95 x 135 145 60 50 40,4 9900 260 150 83 185 10890
100 x 145 155 68 58 47,8 11000 190 110 83 184 12100
110 x 155 165 68 58 47,8 12100 180 110 83 194 13310
120 x 165 175 68 58 47,8 15700 190 120 83 212 17270
130 x 180 190 77 65 52,4 20700 190 120 145 231 22770
140 x 190 200 77 65 52,4 22500 180 110 145 241 24750
150 x 200 210 77 65 52,4 28500 200 130 145 262 31350

Hình ảnh và bản vẽ

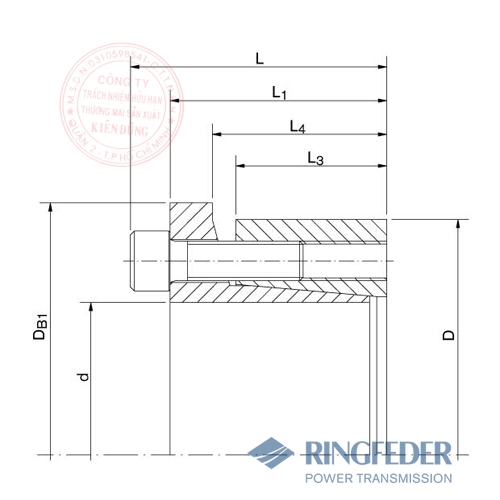

Thiết bị khóa trục côn Ringfeder RfN 7013.1 bản vẽ

Chú thích:

L = Overall width

L1 = Overall width (without screws)

L3 = Clamping length

d = Inner ring diameter

D = Outer diameter

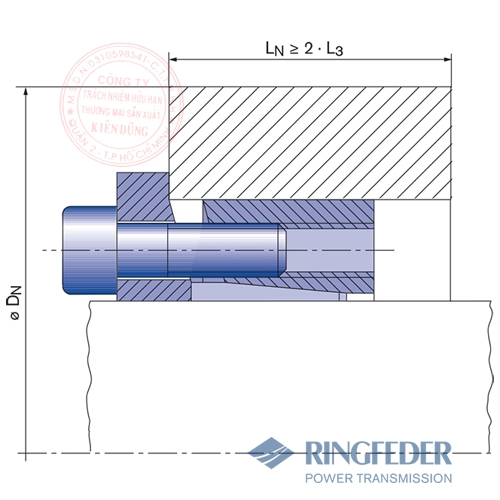

Thiết bị khóa trục côn Ringfeder RfN 7013.1 location

Location

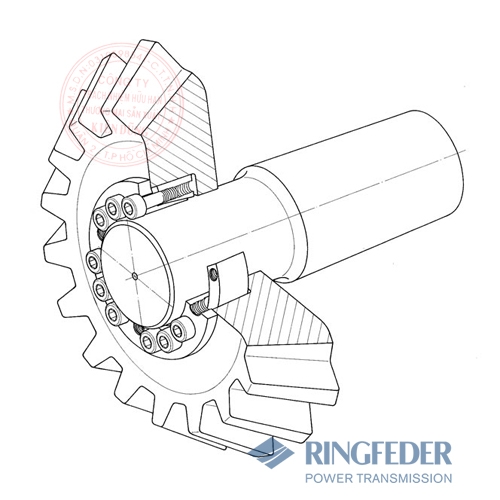

Thiết bị khóa trục côn Ringfeder RfN 7013.1 bevel gear wheel

Bevel gear wheel
