Thiết bị khoá trục côn Ringfeder RfN 7012 (Locking Assemblies) nguyên bản có thiết kế dạng vòng đẩy côn đôi với rãnh tự giải phóng. Chúng có độ rộng phù hợp tương đối lớn, dễ cài đặt, điều chỉnh hoặc gỡ bỏ, nhưng không tự định tâm do đó cần có thành phần tự định tâm gắn rời phía trước.
Khoá trục côn Ringfeder RfN 7012 là một thiết bị khóa trục nhờ lực ma sát, rất dễ lắp đặt, điều chỉnh hoặc tháo lắp. RfN 7012 là loại thiết bị khóa trục có thể chịu được tải uốn (bending loads).
Một số nét đặc trưng khác biệt:
Thiết kế nhỏ gọn, mỏng nhất, đặc biệt thích hợp cho các ứng dụng nơi có không gian bị hạn chế, bù các sai lệch dung sai lắp ghép nhỏ, dễ dàng tháo lắp.
Các khóa trục côn có thể truyền momen lớn, cài đặt kết hợp 2 đến 3 khóa trục RfN 7012 nối tiếp phía sau nhau.
Chịu được tải uốn và tải trọng xuyên tâm - tải kết hợp.
Nguy cơ nhiễm bẩn thấp: trong quá trình thắt chặt, các bề mặt chức năng của thiết bị và trục kết nối được ép chặt với nhau tạo ra áp lực bề mặt, không cho phép các tác nhân xâm nhập vào gây ô nhiễm.
Không bị mài mòn: các thành phần của khóa trục không di chuyển dọc trục shaft và hub, do đó thiết bị có thể lắp đặt, gỡ bỏ và tái sử dụng nhiều lần.
RfN 7012 do hãng Ringfeder sản xuất và lắp ráp tại Đức (Germany).
Một số ứng dụng điển hình của khóa trục côn Ringfeder RfN 7012: chain wheels (bánh xích tải nặng), levers (đòn bẩy), pulleys (ròng rọc), slip-on gear mechanisms (cơ cấu bánh răng trượt), belt drums (dây curoa khớp trống), running wheels (bánh răng chạy), cable sheaves (ròng rọc dây cáp).
Download catalogue Ringfeder RfN 7012
Download Installation Instruction Ringfeder RfN 7012

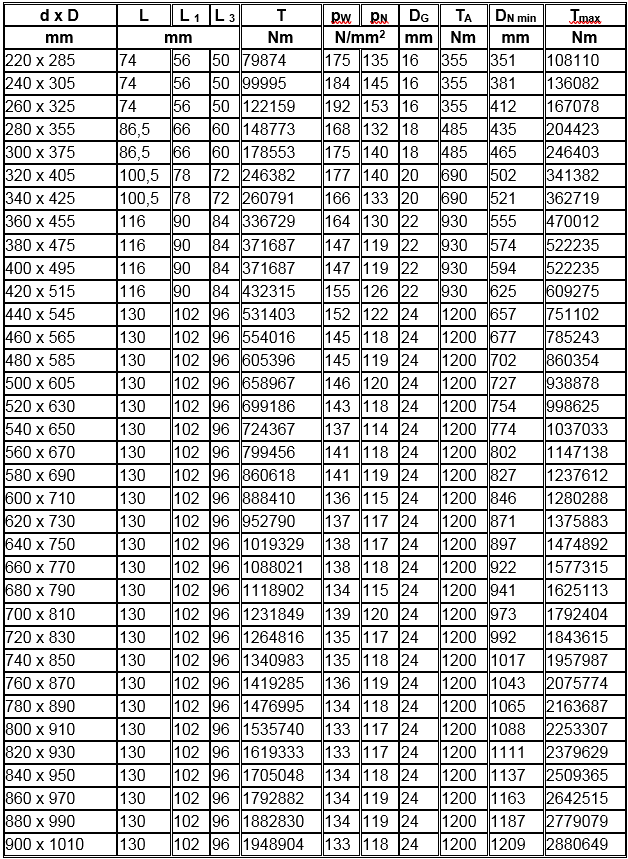

d x D | L | L 1 | L 3 | T | pW | pN | DG | TA | DN min | Tmax |
---|---|---|---|---|---|---|---|---|---|---|
mm | mm | Nm | N/mm2 | mm | Nm | mm | Nm | |||
19 x 47 | 27,5 | 20 | 17 | 306 | 265 | 107 | 6 | 17 | 56 | 356 |
20 x 47 | 27,5 | 20 | 17 | 321 | 251 | 107 | 6 | 17 | 56 | 374 |
22 x 47 | 27,5 | 20 | 17 | 351 | 227 | 106 | 6 | 17 | 56 | 412 |
24 x 50 | 27,5 | 20 | 17 | 429 | 232 | 112 | 6 | 17 | 60 | 506 |
25 x 50 | 27,5 | 20 | 17 | 446 | 223 | 111 | 6 | 17 | 60 | 526 |
28 x 55 | 27,5 | 20 | 17 | 496 | 197 | 100 | 6 | 17 | 65 | 590 |
30 x 55 | 27,5 | 20 | 17 | 529 | 183 | 100 | 6 | 17 | 65 | 632 |
32 x 60 | 27,5 | 20 | 17 | 749 | 228 | 122 | 6 | 17 | 73 | 899 |
35 x 60 | 27,5 | 20 | 17 | 815 | 208 | 121 | 6 | 17 | 73 | 983 |
38 x 65 | 27,5 | 20 | 17 | 1101 | 238 | 139 | 6 | 17 | 81 | 1334 |
40 x 65 | 27,5 | 20 | 17 | 1154 | 225 | 139 | 6 | 17 | 81 | 1404 |
42 x 75 | 33,5 | 24 | 20 | 1768 | 266 | 149 | 8 | 41 | 95 | 2158 |
45 x 75 | 33,5 | 24 | 20 | 1886 | 247 | 148 | 8 | 41 | 95 | 2312 |
48 x 80 | 33,5 | 24 | 20 | 2004 | 231 | 138 | 8 | 41 | 100 | 2466 |
50 x 80 | 33,5 | 24 | 20 | 2082 | 221 | 138 | 8 | 41 | 100 | 2568 |
55 x 85 | 33,5 | 24 | 20 | 2656 | 233 | 151 | 8 | 41 | 108 | 3296 |
60 x 90 | 33,5 | 24 | 20 | 2881 | 212 | 142 | 8 | 41 | 113 | 3596 |
65 x 95 | 33,5 | 24 | 20 | 3550 | 223 | 153 | 8 | 41 | 121 | 4452 |
70 x 110 | 39,5 | 28 | 24 | 5432 | 245 | 156 | 10 | 83 | 141 | 6844 |
75 x 115 | 39,5 | 28 | 24 | 5795 | 228 | 149 | 10 | 83 | 145 | 7333 |
80 x 120 | 39,5 | 28 | 24 | 6156 | 213 | 142 | 10 | 83 | 150 | 7822 |
85 x 125 | 39,5 | 28 | 24 | 7447 | 228 | 155 | 10 | 83 | 159 | 9498 |
90 x 130 | 39,5 | 28 | 24 | 7857 | 214 | 148 | 10 | 83 | 164 | 10057 |
95 x 135 | 39,5 | 28 | 24 | 9298 | 228 | 160 | 10 | 83 | 173 | 11942 |
100 x 145 | 47 | 33 | 26 | 11126 | 227 | 157 | 12 | 145 | 185 | 14335 |
110 x 155 | 47 | 33 | 26 | 12166 | 205 | 146 | 12 | 145 | 195 | 15768 |
120 x 165 | 47 | 33 | 26 | 15085 | 214 | 155 | 12 | 145 | 210 | 19659 |
130 x 180 | 52 | 38 | 34 | 20326 | 188 | 136 | 12 | 145 | 222 | 26621 |
140 x 190 | 52 | 38 | 34 | 23967 | 191 | 141 | 12 | 145 | 237 | 31536 |
150 x 200 | 52 | 38 | 34 | 27893 | 193 | 145 | 12 | 145 | 250 | 36860 |
160 x 210 | 52 | 38 | 34 | 32102 | 196 | 149 | 12 | 145 | 265 | 42594 |
170 x 225 | 60 | 44 | 38 | 39326 | 190 | 144 | 14 | 230 | 281 | 52377 |
180 x 235 | 60 | 44 | 38 | 45262 | 195 | 149 | 14 | 230 | 300 | 60499 |
190 x 250 | 68 | 52 | 46 | 55552 | 177 | 135 | 14 | 230 | 308 | 74504 |
200 x 260 | 68 | 52 | 46 | 62452 | 175 | 135 | 14 | 230 | 322 | 84027 |
220 x 285 | 74 | 56 | 50 | 79874 | 175 | 135 | 16 | 355 | 351 | 108110 |
240 x 305 | 74 | 56 | 50 | 99995 | 184 | 145 | 16 | 355 | 381 | 136082 |
260 x 325 | 74 | 56 | 50 | 122159 | 192 | 153 | 16 | 355 | 412 | 167078 |
280 x 355 | 86,5 | 66 | 60 | 148773 | 168 | 132 | 18 | 485 | 435 | 204423 |
300 x 375 | 86,5 | 66 | 60 | 178553 | 175 | 140 | 18 | 485 | 465 | 246403 |
320 x 405 | 100,5 | 78 | 72 | 246382 | 177 | 140 | 20 | 690 | 502 | 341382 |
340 x 425 | 100,5 | 78 | 72 | 260791 | 166 | 133 | 20 | 690 | 521 | 362719 |
360 x 455 | 116 | 90 | 84 | 336729 | 164 | 130 | 22 | 930 | 555 | 470012 |
380 x 475 | 116 | 90 | 84 | 371687 | 147 | 119 | 22 | 930 | 574 | 522235 |
400 x 495 | 116 | 90 | 84 | 371687 | 147 | 119 | 22 | 930 | 594 | 522235 |
420 x 515 | 116 | 90 | 84 | 432315 | 155 | 126 | 22 | 930 | 625 | 609275 |
440 x 545 | 130 | 102 | 96 | 531403 | 152 | 122 | 24 | 1200 | 657 | 751102 |
460 x 565 | 130 | 102 | 96 | 554016 | 145 | 118 | 24 | 1200 | 677 | 785243 |
480 x 585 | 130 | 102 | 96 | 605396 | 145 | 119 | 24 | 1200 | 702 | 860354 |
500 x 605 | 130 | 102 | 96 | 658967 | 146 | 120 | 24 | 1200 | 727 | 938878 |
520 x 630 | 130 | 102 | 96 | 699186 | 143 | 118 | 24 | 1200 | 754 | 998625 |
540 x 650 | 130 | 102 | 96 | 724367 | 137 | 114 | 24 | 1200 | 774 | 1037033 |
560 x 670 | 130 | 102 | 96 | 799456 | 141 | 118 | 24 | 1200 | 802 | 1147138 |
580 x 690 | 130 | 102 | 96 | 860618 | 141 | 119 | 24 | 1200 | 827 | 1237612 |
600 x 710 | 130 | 102 | 96 | 888410 | 136 | 115 | 24 | 1200 | 846 | 1280288 |
620 x 730 | 130 | 102 | 96 | 952790 | 137 | 117 | 24 | 1200 | 871 | 1375883 |
640 x 750 | 130 | 102 | 96 | 1019329 | 138 | 117 | 24 | 1200 | 897 | 1474892 |
660 x 770 | 130 | 102 | 96 | 1088021 | 138 | 118 | 24 | 1200 | 922 | 1577315 |
680 x 790 | 130 | 102 | 96 | 1118902 | 134 | 115 | 24 | 1200 | 941 | 1625113 |
700 x 810 | 130 | 102 | 96 | 1231849 | 139 | 120 | 24 | 1200 | 973 | 1792404 |
720 x 830 | 130 | 102 | 96 | 1264816 | 135 | 117 | 24 | 1200 | 992 | 1843615 |
740 x 850 | 130 | 102 | 96 | 1340983 | 135 | 118 | 24 | 1200 | 1017 | 1957987 |
760 x 870 | 130 | 102 | 96 | 1419285 | 136 | 119 | 24 | 1200 | 1043 | 2075774 |
780 x 890 | 130 | 102 | 96 | 1476995 | 134 | 118 | 24 | 1200 | 1065 | 2163687 |
800 x 910 | 130 | 102 | 96 | 1535740 | 133 | 117 | 24 | 1200 | 1088 | 2253307 |
820 x 930 | 130 | 102 | 96 | 1619333 | 133 | 117 | 24 | 1200 | 1111 | 2379629 |
840 x 950 | 130 | 102 | 96 | 1705048 | 134 | 118 | 24 | 1200 | 1137 | 2509365 |
860 x 970 | 130 | 102 | 96 | 1792882 | 134 | 119 | 24 | 1200 | 1163 | 2642515 |
880 x 990 | 130 | 102 | 96 | 1882830 | 134 | 119 | 24 | 1200 | 1187 | 2779079 |
900 x 1010 | 130 | 102 | 96 | 1948904 | 133 | 118 | 24 | 1200 | 1209 | 2880649 |
920 x 1030 | 130 | 102 | 96 | 2016005 | 132 | 118 | 24 | 1200 | 1233 | 2983925 |
940 x 1050 | 130 | 102 | 96 | 2111197 | 132 | 118 | 24 | 1200 | 1257 | 3129024 |
960 x 1070 | 130 | 102 | 96 | 2208493 | 132 | 119 | 24 | 1200 | 1283 | 3277538 |
980 x 1090 | 130 | 102 | 96 | 2279745 | 131 | 118 | 24 | 1200 | 1305 | 3387643 |
1000 x 1110 | 130 | 102 | 96 | 2352018 | 130 | 117 | 24 | 1200 | 1326 | 3499454 |
Chú thích:

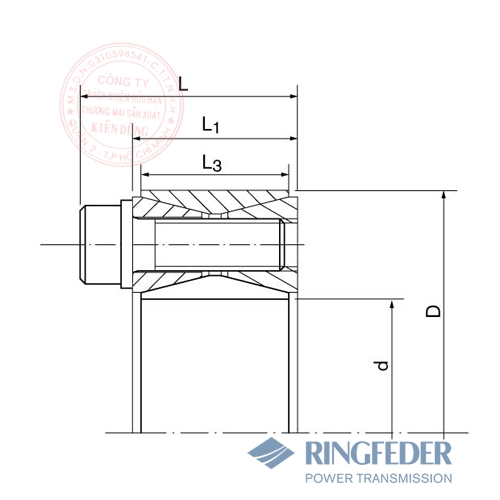

L = Overall width
L1 = Overall width (without screws)
L3 = Clamping length
d = Inner ring diameter
D = Outer diameter

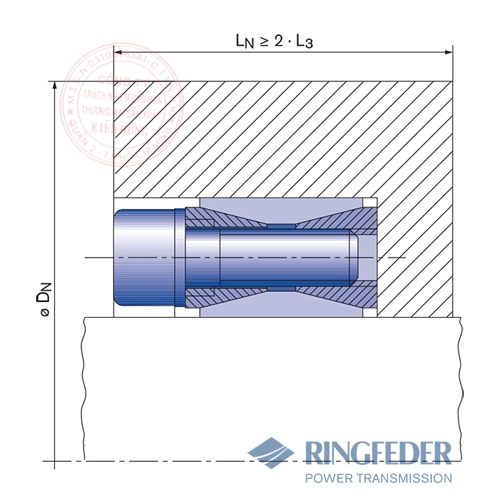

Location
