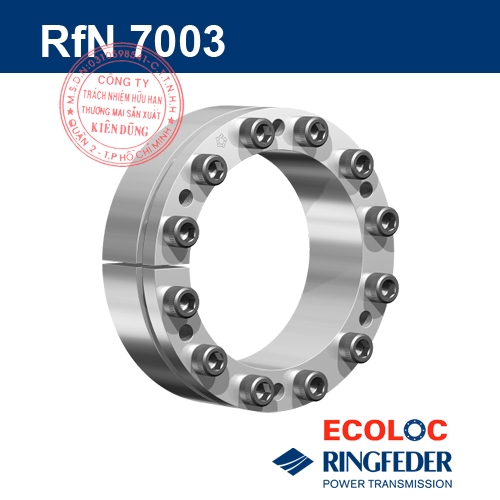

Tìm hiểu sản phẩm khóa trục côn ECOLOC RfN 7003

Thiết bị khoá trục côn ECOLOC 7003 (Locking Assemblies) có thiết kế dạng hai mảnh với khe chia và côn đơn, không có mặt bích, có thể được sử dụng ở dung sai lớn, là loại khóa ma sát, có khả năng tự định tâm, khoá chặt trục và thiết bị với nhau đơn giản, mạnh mẽ và đảm bảo mà không lo bị trượt nhờ lực ma sát lớn.

Thiết bị khóa trục 7003 được sử dụng cho pulleys băng tải, các máy được sử dụng trong ngành công nghiệp khai thác mỏ.

Tốc độ quay cao: cụm khóa trục 7003 vẫn giữ nguyên hình dạng trong quá trình lắp ráp, do đó chúng phù hợp trong các ứng dụng có tốc độ quay cao.

Tải trọng xuyên tâm cao: độ bền vật liệu của khóa trục 7003 đặc biệt phù hợp cho các ứng dụng có tải trọng xuyên tâm cao.

Tài liệu kỹ thuật

  • Download catalogue ECOLOC 7003

  • Download Installation Instruction ECOLOC 7003

Bảng thông số kỹ thuật ECOLOC 7003

d x D L L 1 L 3 T Fax pW pN DG TA
mm mm Nm kN N/mm2 mm Nm
19 x 47 34 28 17 355 31 280 120 6 14
20 x 47 34 28 17 360 33 280 120 6 14
22 x 47 34 28 17 400 33 260 125 6 14
24 x 50 34 28 17 440 36 245 120 6 14
25 x 50 34 28 17 560 36 280 140 6 14
28 x 55 34 28 17 625 36 250 130 6 14
30 x 55 34 28 17 650 36 235 130 6 14
32 x 60 34 28 17 950 50 290 150 6 14
35 x 60 34 28 17 1050 50 290 150 6 14
38 x 65 34 28 17 1140 50 250 145 6 14
40 x 65 34 28 17 1200 50 230 145 6 14
42 x 75 41 33 20 2030 70 305 170 8 35
45 x 75 41 33 20 2180 70 285 170 8 35
48 x 80 41 33 20 2330 80 270 160 8 35
50 x 80 41 33 20 2430 85 260 160 8 35
55 x 85 41 33 20 3050 100 270 175 8 35
60 x 90 41 33 20 3350 100 245 165 8 35
65 x 95 41 33 20 4080 110 255 175 8 35
70 x 110 50 40 24 6280 160 280 180 10 70
75 x 115 50 40 24 6680 160 260 170 10 70
80 x 120 50 40 24 7130 160 250 170 10 70
85 x 125 50 40 24 8750 180 260 180 10 70
90 x 130 50 40 24 9080 180 250 170 10 70
95 x 135 50 40 24 10580 200 260 180 10 70
100 x 145 56 44 26 13380 240 270 190 12 125
110 x 155 56 44 26 14580 240 240 180 12 125
120 x 165 56 44 26 17880 250 250 180 12 125
130 x 180 64 52 34 25950 350 240 170 12 125
140 x 190 68 54 34 26950 350 210 150 14 190
150 x 200 68 54 34 32950 400 230 170 14 190
160 x 210 68 54 34 37950 450 230 170 14 190
170 x 225 78 64 44 44950 500 180 130 14 190
180 x 235 78 64 44 46950 500 170 130 14 190
190 x 250 78 64 44 64059 607 141 146 14 190
200 x 260 78 64 44 67430 607 134 141 14 190
220 x 285 88 72 50 82211 710 130 132 16 290
240 x 305 88 72 50 112106 848 149 154 16 290
260 x 325 88 72 50 145737 1017 165 174 16 290
280 x 355 102 84 60 168715 1094 139 143 18 400
300 x 375 102 84 60 203362 1230 146 152 18 400
320 x 405 121 101 74 287020 1627 150 151 20 580
340 x 425 121 101 74 355785 1899 165 168 20 580
360 x 455 137 115 86 395461 1994 142 142 22 780
380 x 475 137 115 86 487003 2326 157 158 22 780
400 x 495 137 115 86 512635 2326 150 152 22 780

Hình ảnh và bản vẽ

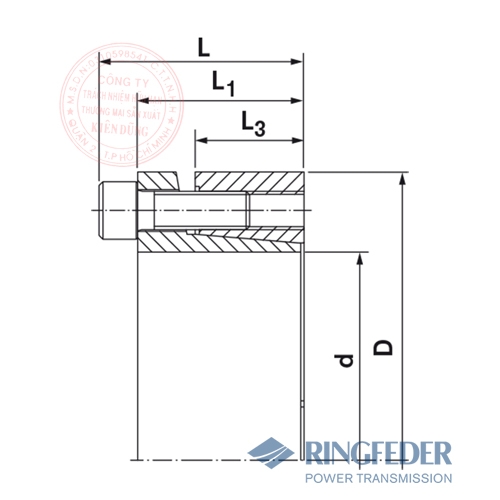

Thiết bị khóa trục côn ECOLOC RfN 7003 bản vẽ

Chú thích:

L = Overall width

L1 = Overall width (without screws)

L3 = Clamping length

d = Inner ring diameter

D = Outer diameter
