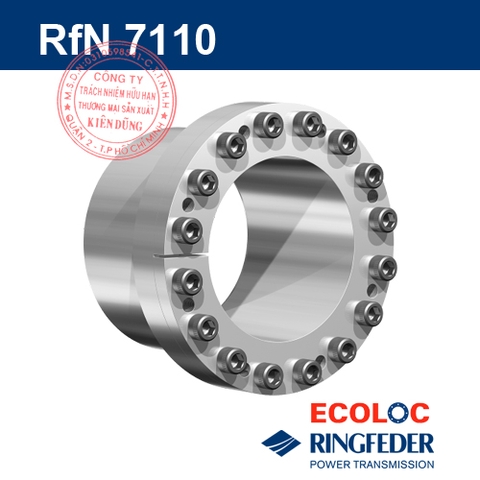

Tìm hiểu sản phẩm khóa trục côn ECOLOC RfN 7110

Thiết bị khoá trục côn ECOLOC 7110 (Locking Assemblies) với kích thước rất nhỏ gọn giúp tiết kiệm về mặt kinh tế, thích hợp với ứng dụng có không gian hẹp nhỏ, khả năng tự định tâm tốt, trong quá trình lắp đặt không có sự di chuyển dọc trục.

Áp lực bề mặt thấp: thích hợp với các trục hub có độ dày thành mỏng với giới hạn mở rộng thấp.

Tài liệu kỹ thuật

Download catalogue ECOLOC 7110
Download Installation Instruction ECOLOC 7110

Bảng thông số kỹ thuật ECOLOC 7110

d x D	D_B1	L	L ₁	L ₄	T	p_W	p_N	D_G	T_A
mm	mm	mm			Nm	N/mm²		mm	Nm
8 x 15	27	28	24	12	30	230	120	4	4
9 x 16	28	31	27	14	34	170	100	4	4
10 x 16	28	31	27	14	37	160	100	4	4
11 x 18	32	31	27	14	51	180	110	4	5
12 x 18	32	31	27	14	56	155	110	4	5
13 x 23	38	31	27	14	61	150	85	4	5
14 x 23	38	31	27	14	65	140	85	4	5
15 x 24	44	42	36	16	110	180	115	6	17
16 x 24	44	42	36	16	120	170	115	6	17
17 x 26	47	44	38	18	165	190	135	6	17
18 x 26	47	44	38	18	180	180	135	6	17
19 x 27	48	44	38	18	190	170	125	6	17
20 x 28	49	44	38	18	200	150	115	6	17
22 x 32	53	51	45	25	230	115	80	6	17
24 x 34	55	51	45	25	255	105	75	6	17
25 x 34	55	51	45	25	255	100	75	6	17
28 x 39	60	51	45	25	370	110	80	6	17
30 x 41	62	51	45	25	475	125	90	6	17
32 x 43	64	56	50	30	505	95	75	6	17
35 x 47	68	56	50	30	740	120	90	6	17
38 x 50	71	56	50	30	800	110	85	6	17
40 x 53	74	58	52	32	950	110	85	6	17
42 x 55	77	58	52	32	995	105	80	6	17
45 x 59	85	72	64	40	1750	130	100	8	41
48 x 62	87	72	64	40	1870	120	95	8	41
50 x 65	91	82	74	50	2430	115	90	8	41
55 x 71	98	82	74	50	2670	105	80	8	41
60 x 77	104	82	74	50	2920	95	75	8	41
65 x 84	110	82	74	50	3160	90	70	8	41
70 x 90	119	101	91	60	4330	85	70	10	83
75 x 95	126	101	91	60	5310	90	75	10	83
80 x 100	131	106	96	65	7580	110	85	10	83
85 x 106	137	106	96	65	7990	100	80	10	83
90 x 112	143	106	96	65	9960	110	90	10	83
95 x 120	153	106	96	65	10500	105	85	10	83
100 x 125	162	114	102	65	13600	125	100	12	145
110 x 140	177	119	107	70	15000	105	80	12	145
120 x 155	195	139	127	90	21800	100	75	12	145
130 x 165	205	139	127	90	23700	90	70	12	145

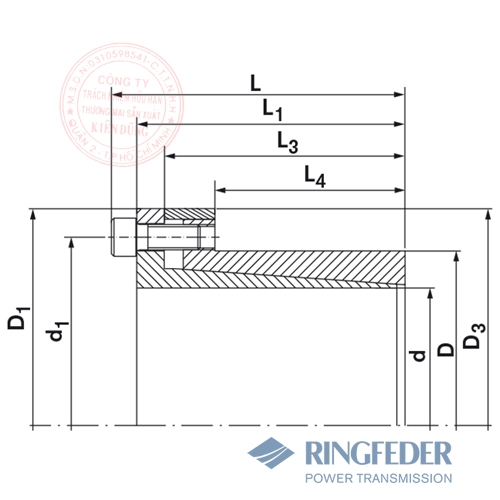

Hình ảnh và bản vẽ

Chú thích:

L = Overall width

L₁ = Overall width (without screws)

L₃ = Clamping length

L₄ = Installation length up to colar

D₁ = Collar outer diameter

d₁ = Pitch circle diameter

d = Inner ring diameter

D = Outer diameter

D₃ = Collar outer diameter
