Trọn bộ khớp nối lưới KCP Taper Grid Coupling T10 Complete

Mã sku: KCP-TAPER-GRID-COUPLING-T10-TYPE-COMPLETE

Liên hệ

Nhà sản xuất: Korea Coupling, Hàn Quốc

Hỗ trợ kỹ thuật

Mai Văn Thọ (Mr. Thomas) - Sales Engineer

Di động: +84 906.354339

Email: tho.kiduco@gmail.com

Trọn bộ khớp nối lưới KCP Taper Grid Coupling T10 Complete

Khớp nối lưới T10 Type (hay còn gọi là khớp nối lò xo T10, khớp nối Taper Grid Couplings T10 - Horizontal Split Aluminum Cover) của hãng Korea Couplings làm việc với moment xoắn lớn, độ lệch trục lớn, tải biến đổi linh hoạt. Dạng khớp nối lưới này cho phép tháo lắp dễ dàng, đường kính gia công lỗ trục lên đến 480mm, Torque Max 932.000 Nm, tốc độ quay 4.500 vòng/phút.

Khớp nối lưới KCP Taper Grid Coupling thuộc loại khớp nối linh động, nối các trục có sai lệch tâm do biến dạng đàn hồi của các trục, do sai số chế tạo và lắp đặt. Các sai lệch này sẽ được bù lại nhờ khả năng di động của bộ lưới trong khớp nối.

Các trục hub của khớp nối lưới KCP tồn kho đều không được khoét lỗ trục sẵn, khi có yêu cầu bore lỗ, đội ngũ kỹ thuật của Kiên Dũng sẽ hỗ trợ khoét lỗ trục chính xác với thông số trục từ quý khách hàng.

Công ty Kiên Dũng chuyên nhập khẩu và phân phối trọn bộ khớp nối lưới, khớp nối lò xo, khớp nối Taper Grid Couplings T10 Complete (nguyên bộ hoặc các phần riêng lẻ khác: khớp hub, lưới grid, vỏ cover và seal kit) chính hãng từ nhà sản xuất Korea Coupling, Hàn Quốc với chất lượng cao và giá cả cạnh tranh trên thị trường Việt Nam.

Khi có bất cứ thắc mắc nào về sản phẩm khớp nối trục và thiết bị truyền động, quý khách hàng hãy liên hệ công ty Kiên Dũng chúng tôi. Đội ngũ kĩ thuật giàu kinh nghiệm và nhiệt tình sẽ lựa chọn và tư vấn cho khách hàng những sản phẩm phù hợp nhất.

Những tính năng tiêu biểu

  • Khớp nối lưới KCP Taper Grid Coupling là khớp nối trục shape với trục có kích thước nhỏ gọn, nhưng vẫn có thể xử lý momen xoắn lớn do kết cấu hợp kim cứng cường độ cao.

  • Các lưới được thiết kế với tiết diện mặt cắt hình thang bo góc tròn và được tôi luyện tăng độ cứng, tạo hình đàn hồi kiểu lò xo. Thông qua một hoạt động chính xác cao được gọi là "Shot Peening", các phân tử bề mặt được nén bởi các hạt vi thép tốc độ cao cung cấp độ bền cao và thời gián sử dụng lâu dài.

  • Các lưới dễ dàng được lắp đặt trực tiếp vào khe của hub mà không cần thiết bị hỗ trợ.

  • Protection Against Shaft Misalignment: Bảo vệ chống lệch trục.

  • Protection Against Shock & Vibratory loads: làm chệch hướng của momen xoắn, bảo vệ chống sốc và tải rung: xoay, đung đưa, rung lắc.

Download Catalogue

Hình ảnh thực tế trọn bộ khớp nối lưới KCP Taper Grid Coupling 1100T10 Complete Hình ảnh thực tế trọn bộ khớp nối lưới KCP Taper Grid Coupling 1100T10 Complete Bore

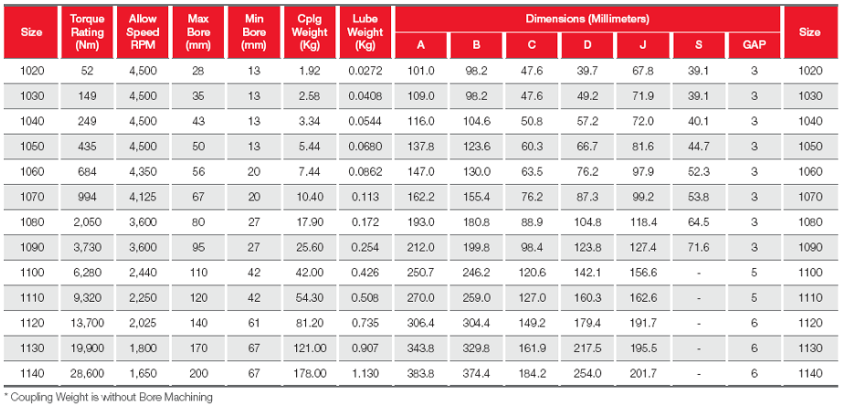

Bảng thông số kỹ thuật các bộ khớp nối lò xo KCP Taper Grid Coupling T10

Bảng thông số kỹ thuật khớp nối lưới KCP Taper Grid Couplings T10 Type Trọn bộ khớp nối lưới KCP Taper Grid Coupling 1080T10 Complete

KCP Taper Grid Coupling 1080T10 Complete

Size Torque Rating (Nm) Allow Speed RMP Max Bore (mm) Min Bore (mm) Coupling Weight (kg) Lube Weight (kg) Dimensions (mm) Size
A B C D J S GAP
1020T10 52 4500 28 13 1.92 0.0272 101.0 98.2 47.6 39.7 67.8 39.1 3 1020
1030T10 149 4500 35 13 2.58 0.0408 109.0 98.2 47.6 49.2 71.9 39.1 3 1030
1040T10 249 4500 43 13 3.34 0.0544 116.0 104.6 50.8 57.2 72.0 40.1 3 1040
1050T10 435 4500 50 13 5.44 0.0680 137.8 123.6 60.3 66.7 81.6 44.7 3 1050
1060T10 684 4350 56 20 7.44 0.0862 147.0 130.0 63.5 76.2 97.9 52.3 3 1060
1070T10 994 4125 67 20 10.40 0.113 162.2 155.4 76.2 87.3 99.2 53.8 3 1070
1080T10 2050 3600 80 27 17.90 0.172 193.0 180.8 88.9 104.8 118.4 64.5 3 1080
1090T10 3730 3600 95 27 25.60 0.254 212.0 199.8 98.4 123.8 127.4 71.6 3 1090
1100T10 6280 2440 110 42 42.00 0.426 250.7 246.2 120.6 142.1 156.6 - 5 1100
1110T10 9320 2250 120 42 54.30 0.508 270.0 259.0 127.0 160.3 162.6 - 5 1110
1120T10 13700 2050 140 61 81.20 0.735 306.4 304.4 149.2 179.4 191.7 - 6 1120
1130T10 19900 1800 170 67 121.00 0.907 343.8 329.8 161.9 217.5 195.5 - 6 1130
1140T10 28600 1650 200 67 178.00 1.130 383.8 374.4 184.2 254.0 201.7 - 6 1140

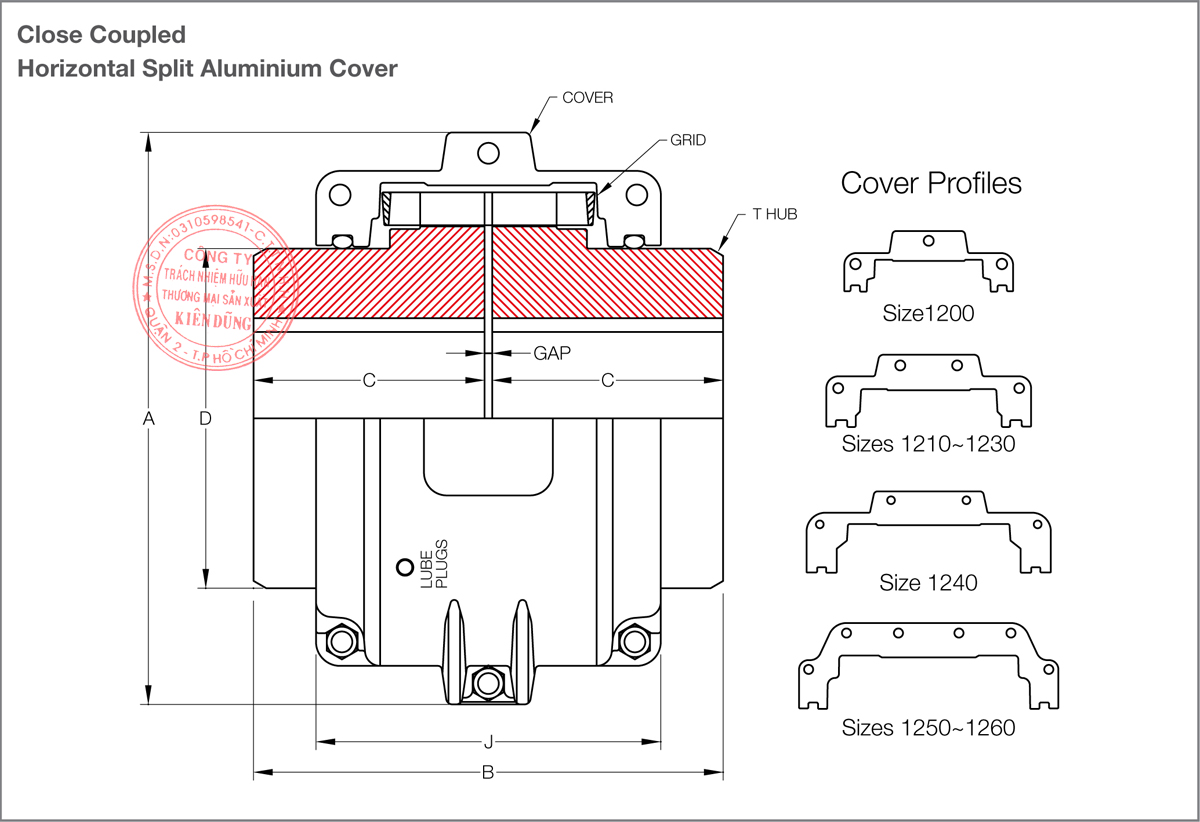

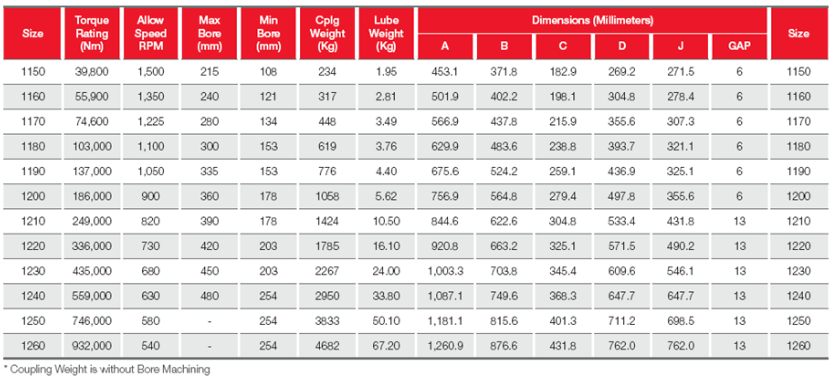

Bảng thông số kỹ thuật khớp nối lưới KCP Taper Grid Couplings T10 Type Large
Size Torque Rating (Nm) Allow Speed RMP Max Bore (mm) Min Bore (mm) Coupling Weight (kg) Lube Weight (kg) Dimensions (mm) Size
A B C D J S GAP
1150T10 39800 1500 215 108 234 1.95 453.1 371.8 182.9 269.2 271.5 - 6 1150
1160T10 55900 1350 240 121 317 2.81 501.9 402.2 198.1 304.8 278.4 - 6 1160
1170T10 74600 1225 280 134 448 3.48 566.9 437.8 215.9 355.6 307.3 - 6 1170
1180T10 103000 1100 300 153 619 3.76 629.9 483.6 238.8 393.7 321.1 - 6 1180
1190T10 137000 1050 335 153 776 4.40 675.6 524.2 259.1 436.9 325.1 - 6 1190
1200T10 186000 900 360 178 1058 5.62 756.9 564.8 279.4 497.8 355.6 - 6 1200
1210T10 249000 820 390 178 1424 10.50 844.6 622.6 304.8 533.4 431.8 - 13 1210
1220T10 336000 730 420 203 1785 16.10 920.8 663.2 325.1 571.5 490.2 - 13 1220
1230T10 435000 680 450 203 2267 24.00 1003.3 703.8 345.4 609.6 546.1 - 13 1230
1240T10 559000 630 480 254 2950 33.80 1087.1 749.6 368.3 647.7 647.7 - 13 1240
1250T10 746000 580 - 254 3833 50.10 1181.1 815.6 401.3 711.2 698.5 - 13 1250
1260T10 932000 540 - 254 4682 67.20 1260.9 876.6 431.8 762.0 762.0 - 13 1260

Danh sách mã sản phẩm KCP Taper Grid Coupling T10 và T10 Large

  • Trọn bộ khớp nối lưới KCP 1020 T10 Complete

  • Trọn bộ khớp nối lưới KCP 1030 T10 Complete

  • Trọn bộ khớp nối lưới KCP 1040 T10 Complete

  • Trọn bộ khớp nối lưới KCP 1050 T10 Complete

  • Trọn bộ khớp nối lưới KCP 1060 T10 Complete

  • Trọn bộ khớp nối lưới KCP 1070 T10 Complete

  • Trọn bộ khớp nối lưới KCP 1080 T10 Complete

  • Trọn bộ khớp nối lưới KCP 1090 T10 Complete

  • Trọn bộ khớp nối lưới KCP 1100 T10 Complete

  • Trọn bộ khớp nối lưới KCP 1110 T10 Complete

  • Trọn bộ khớp nối lưới KCP 1120 T10 Complete

  • Trọn bộ khớp nối lưới KCP 1130 T10 Complete

  • Trọn bộ khớp nối lưới KCP 1140 T10 Complete

  • Trọn bộ khớp nối lưới KCP 1150 T10 Complete

  • Trọn bộ khớp nối lưới KCP 1160 T10 Complete

  • Trọn bộ khớp nối lưới KCP 1170 T10 Complete

  • Trọn bộ khớp nối lưới KCP 1180 T10 Complete

  • Trọn bộ khớp nối lưới KCP 1190 T10 Complete

  • Trọn bộ khớp nối lưới KCP 1200 T10 Complete

  • Trọn bộ khớp nối lưới KCP 1210 T10 Complete

  • Trọn bộ khớp nối lưới KCP 1220 T10 Complete

  • Trọn bộ khớp nối lưới KCP 1230 T10 Complete

  • Trọn bộ khớp nối lưới KCP 1240 T10 Complete

  • Trọn bộ khớp nối lưới KCP 1250 T10 Complete

  • Trọn bộ khớp nối lưới KCP 1260 T10 Complete
