1. SƠ LƯỢC VỀ GRID COUPLING 1070T20

Grid Coupling 1070T20 (hay Khớp nối lò xo 1070T20) là một thiết bị cơ khí được dùng nhiều để nối trục của các thiết bị máy móc trong truyền động.

Vì sự quan trọng của nó, quý khách cần lựa chọn khớp nối lò xo chính hãng để bảo vệ trục của các thiết bị cơ khí như motor khỏi bị hư hỏng trục. Kiên Dũng tự hào là nhà phân phối chính thức của Korean Coupling (KCP) - khớp nối Hàn Quốc tại Việt Nam.

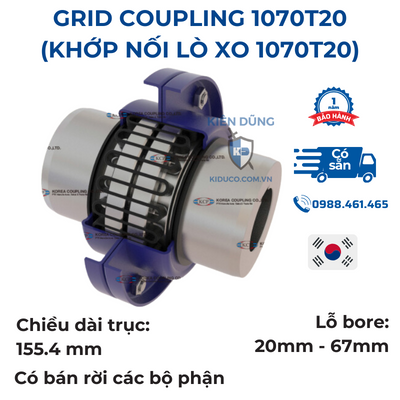

grid coupling 1070t20

2. VÌ SAO CHỌN KHỚP NỐI LÒ XO 1070T20 TẠI KIDUCO?

Lý do mua Khớp nối Lò xo 1070T20

  • Vỏ ngoài (cover) được làm bằng thép, đảm bảo sự chắc chắn và khả năng bảo vệ cùi và lò xo trong quá trình truyền động.
  • Lò xo làm bằng thép, được thiết kế phù hợp để được lắp dễ dàng vào phần đầu cùi.
  • Phù hợp với những ứng dụng truyền động yêu cầu tốc độ cao.

Lý do chọn KIDUCO?

  • Giá cạnh tranh: là đại lý cấp 1 nên chúng tôi cung cấp cho quý vị khớp nối lò xo chính hãng với giá cả ưu đãi hơn nhiều so với thị trường.
  • Kỹ sư giỏi: chúng tôi không chỉ bán hàng mà còn tư vấn cả giải pháp cho các vấn đề nhà máy của anh chị.
  • Giấy tờ đầy đủ: chúng tôi cung cấp các chứng từ cần thiết cho quý khách nếu được yêu cầu như giấy chứng nhận số lượng (Certificate of Quality), chứng nhận xuất xứ (Certificate of Origin),...

Qúy vị xem qua bản vẽ và thông số kỹ thuật của khớp nối lò xo 1070T20 cũng như các mã khác dưới đây:

khớp nối lò xo T20

Qúy vị xem các thông số kỹ thuật quan trọng của khớp nối lò xo tại bảng sau:

Size Torque Rating (Nm) Allow Speed RMP Max Bore (mm) Min Bore (mm) Coupling Weight (kg) Lube Weight (kg) Dimensions (mm) Size
A B C D F M GAP
1020T20 52 6000 28 13 1.94 0.0272 112.3 98.2 47.6 39.7 64.3 47.8 3 1020
1030T20 149 6000 35 13 2.58 0.0408 121.8 98.2 47.6 49.2 73.8 47.8 3 1030
1040T20 249 6000 43 13 3.35 0.0544 129.8 104.6 50.8 57.2 81.8 50.8 3 1040
1050T20 435 6000 50 13 5.32 0.0680 148.8 123.6 60.3 66.7 97.6 60.5 3 1050
1060T20 684 6000 56 20 7.01 0.0862 163.1 130.0 63.5 76.2 111.1 63.5 3 1060
1070T20 994 5500 67 20 10.2 0.113 174.2 155.4 76.2 87.3 122.3 66.5 3 1070
1080T20 2050 4750 80 27 17.60 0.172 201.2 180.8 88.9 104.8 149.2 88.9 3 1080
1090T20 3730 4000 95 27 25.40 0.254 232.9 199.8 98.4 123.8 168.3 95.2 3 1090
1100T20 6280 3600 110 42 42.00 0.426 267.9 246.2 120.6 142.1 198.0 120.7 5 1100
1110T20 9320 2250 120 42 54.30 0.508 270.0 259.0 127.0 160.3 216.3 124.0 5 1110
1120T20 13700 2700 140 61 81.80 0.735 320.2 304.4 149.2 179.4 245.5 142.7 6 1120
1130T20 19900 2400 170 67 122.00 0.907 379.0 329.8 161.9 217.5 283.8 146.0 6 1130
1140T20 28600 2200 200 67 180.00 1.130 417.1 374.4 184.2 254.0 321.9 155.4 6 1140
1150T20 39800 2000 215 108 230.00 1.9500 476.2 371.8 182.9 269.2 374.4 203.2 6 1150
1160T20 55900 1750 240 121 321.00 2.8100 533.4 402.2 198.1 304.8 423.9 215.9 6 1160
1170T20 74600 1600 280 134 448.00 3.4900 584.2 437.8 215.9 355.6 474.7 226.1 6 1170
1180T20 103000 1400 300 153 591.00 3.7600 630.0 483.6 238.8 393.7 546.0 - 6 1180
1190T20 137000 1300 335 153 761.00 4.4000 685.0 524.2 259.1 436.9 589.0 - 6 1190
1200T20 186000 1100 360 178 1021.00 5.6200 737.0 564.8 279.4 497.8 652.0 - 6 1200

Qúy khách đọc thêm về hướng dẫn lắp cũng như vấn đề độ lệch trục cho phép của khớp nối lò xo 1070T20 tại tài liệu dưới đây:
