Mã sku: KCP-TAPER-GRID-COUPLING-T10-TYPE-COVER
Nhà sản xuất: Korea Coupling, Hàn Quốc
Hỗ trợ kỹ thuật
Mai Văn Thọ (Mr. Thomas) - Sales Engineer
Di động: +84 906.354339
Email: tho.kiduco@gmail.com
Khớp nối lò xo T10 Type (hay còn gọi là khớp nối lưới Taper Grid Couplings - Horizontal Split Aluminum Cover) của Korea Couplings làm việc với moment xoắn lớn, độ lệch trục lớn, tải biến đổi linh hoạt. Dạng khớp nối lưới này cho phép tháo lắp dễ dàng, đường kính gia công lỗ trục lên đến 200mm, Torque Max 28,600 Nm.
Các bộ vỏ nhôm T10 Type của hãng KCP được chế tạo từ vật liệu hợp kim nhôm, khối lượng nhẹ, được đúc và hoàn thiện chi tiết hoàn hảo. Ngoài ra, bộ vỏ bảo vệ cũng được làm từ thép hợp kim phù hợp các ứng dụng tốc độ cao, tăng cường khả năng chịu tác động lực bên ngoài.
Các bộ vỏ nhôm KCP Taper Grid Coupling T10 Cover được thiết kế chia đôi theo trục dọc (như hình dưới), là lựa chọn cho những ứng dụng bị giới hạn không gian lắp đặt, dễ dàng tiếp cận với bộ lưới bên trong cũng như dễ bảo trì thay thế mà không cần phải tháo rời cả hub ra khỏi trục shaft, thích hợp cho ứng dụng đảo ngược.

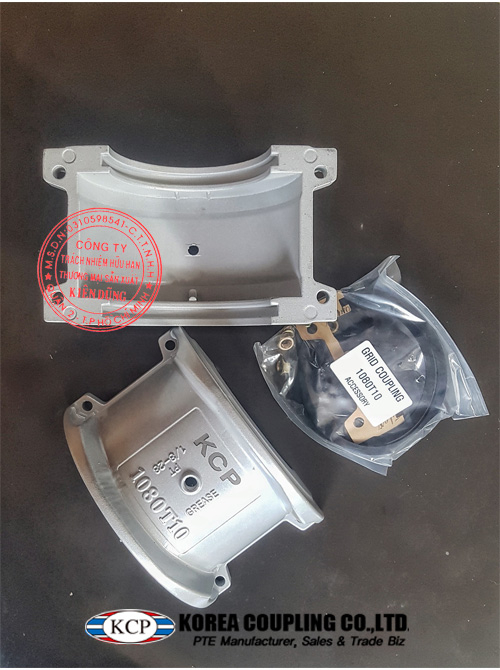

Thông thường bộ vỏ nhôm cover sẽ được chia ra thành 2 mảnh, với bộ phụ kiện lắp đặt và seal kit đi kèm như: bu lông - đai ốc - lông đền vênh (số lượng theo kích thước khớp nối), 2 gioăng làm kín không amiang, 2 oring cao su chắn dầu.
Công ty Kiên Dũng chuyên nhập khẩu và phân phối các bộ vỏ nhôm cho khớp nối lò xo Taper Grid Couplings (nguyên bộ hoặc các phần riêng lẻ khác: khớp hub, lưới grid, vỏ cover và seal kit) chính hãng từ nhà sản xuất Korea Coupling, Hàn Quốc với chất lượng cao và giá cả cạnh tranh trên thị trường Việt Nam.
Khi có bất cứ thắc mắc nào về sản phẩm khớp nối trục và thiết bị truyền động, quý khách hàng hãy liên hệ công ty Kiên Dũng chúng tôi. Đội ngũ kĩ thuật giàu kinh nghiệm và nhiệt tình sẽ lựa chọn và tư vấn cho khách hàng những sản phẩm phù hợp nhất.

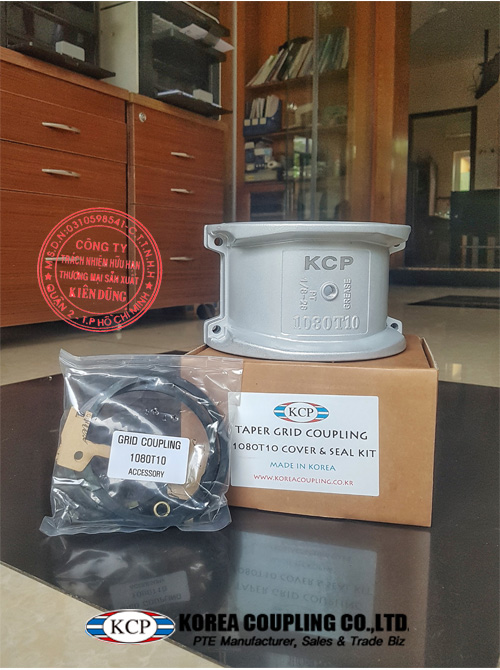

Bộ vỏ nhôm KCP Taper Grid Coupling 1080T10
| Size | Torque Rating (Nm) | Allow Speed RMP | Max Bore (mm) | Min Bore (mm) | Coupling Weight (kg) | Lube Weight (kg) | Dimensions (mm) | Size | ||||||
| A | B | C | D | J | S | GAP | ||||||||
| 1020T10 | 52 | 4500 | 28 | 13 | 1.92 | 0.0272 | 101.0 | 98.2 | 47.6 | 39.7 | 67.8 | 39.1 | 3 | 1020 |
| 1030T10 | 149 | 4500 | 35 | 13 | 2.58 | 0.0408 | 109.0 | 98.2 | 47.6 | 49.2 | 71.9 | 39.1 | 3 | 1030 |
| 1040T10 | 249 | 4500 | 43 | 13 | 3.34 | 0.0544 | 116.0 | 104.6 | 50.8 | 57.2 | 72.0 | 40.1 | 3 | 1040 |
| 1050T10 | 435 | 4500 | 50 | 13 | 5.44 | 0.0680 | 137.8 | 123.6 | 60.3 | 66.7 | 81.6 | 44.7 | 3 | 1050 |
| 1060T10 | 684 | 4350 | 56 | 20 | 7.44 | 0.0862 | 147.0 | 130.0 | 63.5 | 76.2 | 97.9 | 52.3 | 3 | 1060 |
| 1070T10 | 994 | 4125 | 67 | 20 | 10.40 | 0.113 | 162.2 | 155.4 | 76.2 | 87.3 | 99.2 | 53.8 | 3 | 1070 |
| 1080T10 | 2050 | 3600 | 80 | 27 | 17.90 | 0.172 | 193.0 | 180.8 | 88.9 | 104.8 | 118.4 | 64.5 | 3 | 1080 |
| 1090T10 | 3730 | 3600 | 95 | 27 | 25.60 | 0.254 | 212.0 | 199.8 | 98.4 | 123.8 | 127.4 | 71.6 | 3 | 1090 |
| 1100T10 | 6280 | 2440 | 110 | 42 | 42.00 | 0.426 | 250.7 | 246.2 | 120.6 | 142.1 | 156.6 | - | 5 | 1100 |
| 1110T10 | 9320 | 2250 | 120 | 42 | 54.30 | 0.508 | 270.0 | 259.0 | 127.0 | 160.3 | 162.6 | - | 5 | 1110 |
| 1120T10 | 13700 | 2050 | 140 | 61 | 81.20 | 0.735 | 306.4 | 304.4 | 149.2 | 179.4 | 191.7 | - | 6 | 1120 |
| 1130T10 | 19900 | 1800 | 170 | 67 | 121.00 | 0.907 | 343.8 | 329.8 | 161.9 | 217.5 | 195.5 | - | 6 | 1130 |
| 1140T10 | 28600 | 1650 | 200 | 67 | 178.00 | 1.130 | 383.8 | 374.4 | 184.2 | 254.0 | 201.7 | - | 6 | 1140 |

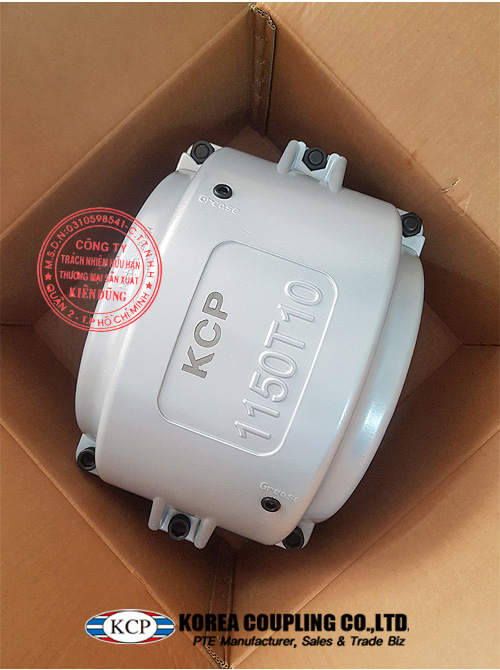

Bộ vỏ nhôm KCP Taper Grid Coupling 1150T10
| Size | Torque Rating (Nm) | Allow Speed RMP | Max Bore (mm) | Min Bore (mm) | Coupling Weight (kg) | Lube Weight (kg) | Dimensions (mm) | Size | ||||||
| A | B | C | D | J | S | GAP | ||||||||
| 1150T10 | 39800 | 1500 | 215 | 108 | 234 | 1.95 | 453.1 | 371.8 | 182.9 | 269.2 | 271.5 | - | 6 | 1150 |
| 1160T10 | 55900 | 1350 | 240 | 121 | 317 | 2.81 | 501.9 | 402.2 | 198.1 | 304.8 | 278.4 | - | 6 | 1160 |
| 1170T10 | 74600 | 1225 | 280 | 134 | 448 | 3.48 | 566.9 | 437.8 | 215.9 | 355.6 | 307.3 | - | 6 | 1170 |
| 1180T10 | 103000 | 1100 | 300 | 153 | 619 | 3.76 | 629.9 | 483.6 | 238.8 | 393.7 | 321.1 | - | 6 | 1180 |
| 1190T10 | 137000 | 1050 | 335 | 153 | 776 | 4.40 | 675.6 | 524.2 | 259.1 | 436.9 | 325.1 | - | 6 | 1190 |
| 1200T10 | 186000 | 900 | 360 | 178 | 1058 | 5.62 | 756.9 | 564.8 | 279.4 | 497.8 | 355.6 | - | 6 | 1200 |
| 1210T10 | 249000 | 820 | 390 | 178 | 1424 | 10.50 | 844.6 | 622.6 | 304.8 | 533.4 | 431.8 | - | 13 | 1210 |
| 1220T10 | 336000 | 730 | 420 | 203 | 1785 | 16.10 | 920.8 | 663.2 | 325.1 | 571.5 | 490.2 | - | 13 | 1220 |
| 1230T10 | 435000 | 680 | 450 | 203 | 2267 | 24.00 | 1003.3 | 703.8 | 345.4 | 609.6 | 546.1 | - | 13 | 1230 |
| 1240T10 | 559000 | 630 | 480 | 254 | 2950 | 33.80 | 1087.1 | 749.6 | 368.3 | 647.7 | 647.7 | - | 13 | 1240 |
| 1250T10 | 746000 | 580 | - | 254 | 3833 | 50.10 | 1181.1 | 815.6 | 401.3 | 711.2 | 698.5 | - | 13 | 1250 |
| 1260T10 | 932000 | 540 | - | 254 | 4682 | 67.20 | 1260.9 | 876.6 | 431.8 | 762.0 | 762.0 | - | 13 | 1260 |
