Khớp nối lò xo T10 Type (hay còn gọi là khớp nối lưới Taper Grid Couplings - Horizontal Split Aluminum Cover) của Korea Couplings làm việc với moment xoắn lớn, độ lệch trục lớn, tải biến đổi linh hoạt. Dạng khớp nối lưới này cho phép tháo lắp dễ dàng, đường kính gia công lỗ trục lên đến 200mm, Torque Max 28,600 Nm.

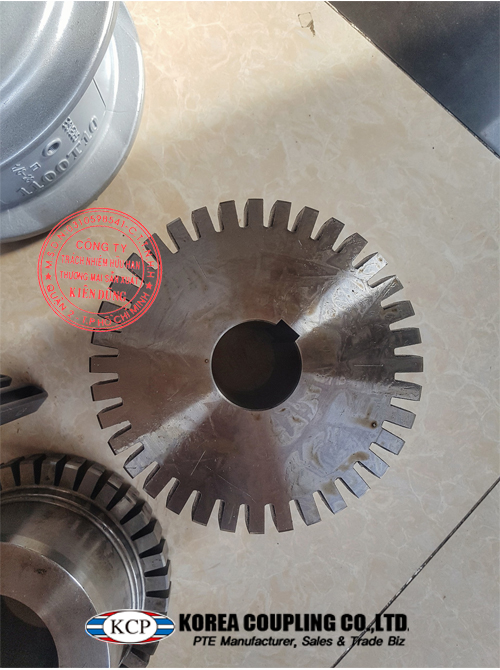

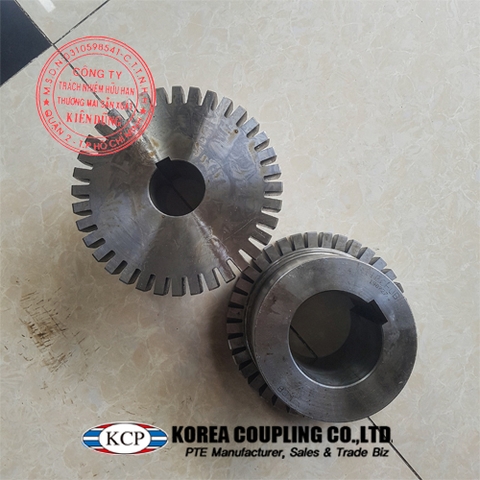

Các bộ hub Taper Grid Coupling T10 Type của hãng KCP được chế tạo từ vật liệu thép hợp kim khối, được phay tiện gia công chi tiết chính xác, các khe lưới của hub được gia cường tôi luyện ở nhiệt độ cao để tăng cường độ cứng. Các lưới dễ dàng được lắp đặt trực tiếp vào khe của hub mà không cần thiết bị hỗ trợ.
Các trục hub của khớp nối lưới KCP tồn kho đều không được khoét lỗ trục sẵn, khi có yêu cầu bore lỗ, đội ngũ kỹ thuật của Kiên Dũng sẽ hỗ trợ khoét lỗ trục chính xác với thông số trục từ quý khách hàng.
Công ty Kiên Dũng chuyên nhập khẩu và phân phối các bộ vỏ nhôm cho khớp nối lò xo Taper Grid Couplings (nguyên bộ hoặc các phần riêng lẻ khác: khớp hub, lưới grid, vỏ cover và seal kit) chính hãng từ nhà sản xuất Korea Coupling, Hàn Quốc với chất lượng cao và giá cả cạnh tranh trên thị trường Việt Nam.
Khi có bất cứ thắc mắc nào về sản phẩm khớp nối trục và thiết bị truyền động, quý khách hàng hãy liên hệ công ty Kiên Dũng chúng tôi. Đội ngũ kĩ thuật giàu kinh nghiệm và nhiệt tình sẽ lựa chọn và tư vấn cho khách hàng những sản phẩm phù hợp nhất.
Bộ hub KCP Taper Grid Coupling 1100T10
Size | Torque Rating (Nm) | Allow Speed RMP | Max Bore (mm) | Min Bore (mm) | Coupling Weight (kg) | Lube Weight (kg) | Dimensions (mm) | Size | ||||||
A | B | C | D | J | S | GAP | ||||||||
1020T10 | 52 | 4500 | 28 | 13 | 1.92 | 0.0272 | 101.0 | 98.2 | 47.6 | 39.7 | 67.8 | 39.1 | 3 | 1020 |
1030T10 | 149 | 4500 | 35 | 13 | 2.58 | 0.0408 | 109.0 | 98.2 | 47.6 | 49.2 | 71.9 | 39.1 | 3 | 1030 |
1040T10 | 249 | 4500 | 43 | 13 | 3.34 | 0.0544 | 116.0 | 104.6 | 50.8 | 57.2 | 72.0 | 40.1 | 3 | 1040 |
1050T10 | 435 | 4500 | 50 | 13 | 5.44 | 0.0680 | 137.8 | 123.6 | 60.3 | 66.7 | 81.6 | 44.7 | 3 | 1050 |
1060T10 | 684 | 4350 | 56 | 20 | 7.44 | 0.0862 | 147.0 | 130.0 | 63.5 | 76.2 | 97.9 | 52.3 | 3 | 1060 |
1070T10 | 994 | 4125 | 67 | 20 | 10.40 | 0.113 | 162.2 | 155.4 | 76.2 | 87.3 | 99.2 | 53.8 | 3 | 1070 |
1080T10 | 2050 | 3600 | 80 | 27 | 17.90 | 0.172 | 193.0 | 180.8 | 88.9 | 104.8 | 118.4 | 64.5 | 3 | 1080 |
1090T10 | 3730 | 3600 | 95 | 27 | 25.60 | 0.254 | 212.0 | 199.8 | 98.4 | 123.8 | 127.4 | 71.6 | 3 | 1090 |
1100T10 | 6280 | 2440 | 110 | 42 | 42.00 | 0.426 | 250.7 | 246.2 | 120.6 | 142.1 | 156.6 | - | 5 | 1100 |
1110T10 | 9320 | 2250 | 120 | 42 | 54.30 | 0.508 | 270.0 | 259.0 | 127.0 | 160.3 | 162.6 | - | 5 | 1110 |
1120T10 | 13700 | 2050 | 140 | 61 | 81.20 | 0.735 | 306.4 | 304.4 | 149.2 | 179.4 | 191.7 | - | 6 | 1120 |
1130T10 | 19900 | 1800 | 170 | 67 | 121.00 | 0.907 | 343.8 | 329.8 | 161.9 | 217.5 | 195.5 | - | 6 | 1130 |
1140T10 | 28600 | 1650 | 200 | 67 | 178.00 | 1.130 | 383.8 | 374.4 | 184.2 | 254.0 | 201.7 | - | 6 | 1140 |
Bộ hub KCP Taper Grid Coupling 1150T10
Size | Torque Rating (Nm) | Allow Speed RMP | Max Bore (mm) | Min Bore (mm) | Coupling Weight (kg) | Lube Weight (kg) | Dimensions (mm) | Size | ||||||
A | B | C | D | J | S | GAP | ||||||||
1150T10 | 39800 | 1500 | 215 | 108 | 234 | 1.95 | 453.1 | 371.8 | 182.9 | 269.2 | 271.5 | - | 6 | 1150 |
1160T10 | 55900 | 1350 | 240 | 121 | 317 | 2.81 | 501.9 | 402.2 | 198.1 | 304.8 | 278.4 | - | 6 | 1160 |
1170T10 | 74600 | 1225 | 280 | 134 | 448 | 3.48 | 566.9 | 437.8 | 215.9 | 355.6 | 307.3 | - | 6 | 1170 |
1180T10 | 103000 | 1100 | 300 | 153 | 619 | 3.76 | 629.9 | 483.6 | 238.8 | 393.7 | 321.1 | - | 6 | 1180 |
1190T10 | 137000 | 1050 | 335 | 153 | 776 | 4.40 | 675.6 | 524.2 | 259.1 | 436.9 | 325.1 | - | 6 | 1190 |
1200T10 | 186000 | 900 | 360 | 178 | 1058 | 5.62 | 756.9 | 564.8 | 279.4 | 497.8 | 355.6 | - | 6 | 1200 |
1210T10 | 249000 | 820 | 390 | 178 | 1424 | 10.50 | 844.6 | 622.6 | 304.8 | 533.4 | 431.8 | - | 13 | 1210 |
1220T10 | 336000 | 730 | 420 | 203 | 1785 | 16.10 | 920.8 | 663.2 | 325.1 | 571.5 | 490.2 | - | 13 | 1220 |
1230T10 | 435000 | 680 | 450 | 203 | 2267 | 24.00 | 1003.3 | 703.8 | 345.4 | 609.6 | 546.1 | - | 13 | 1230 |
1240T10 | 559000 | 630 | 480 | 254 | 2950 | 33.80 | 1087.1 | 749.6 | 368.3 | 647.7 | 647.7 | - | 13 | 1240 |
1250T10 | 746000 | 580 | - | 254 | 3833 | 50.10 | 1181.1 | 815.6 | 401.3 | 711.2 | 698.5 | - | 13 | 1250 |
1260T10 | 932000 | 540 | - | 254 | 4682 | 67.20 | 1260.9 | 876.6 | 431.8 | 762.0 | 762.0 | - | 13 | 1260 |
