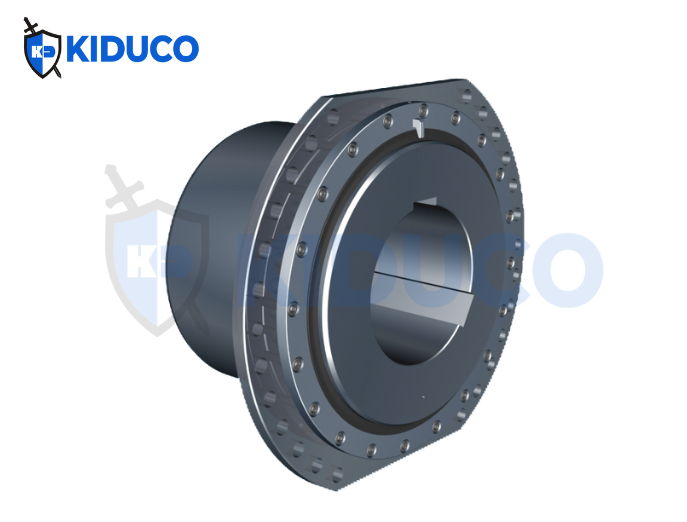

Khớp nối tang JAC được thiết kế chuyên dụng cho hệ thống truyền động tang trong cầu trục và băng tải, đặc biệt phù hợp với môi trường làm việc khắc nghiệt như ngành thép hay cầu cảng với tải trọng nặng và vận hành liên tục. Với cấu trúc nhỏ gọn, khả năng truyền tải trọng hướng tâm lớn và cho phép bù lệch góc tới 1,5°, sản phẩm mang lại hiệu suất ổn định, tuổi thọ cao và hạn chế tối đa tổn thất công suất.
Khớp nối tang cuốn cáp (wire drum coupling) có thể truyền tải tải trọng hướng tâm rất lớn và mô-men xoắn quay, đặc biệt thích hợp sử dụng cho cầu trục và hệ thống băng tải. Dưới đây là những đặc điểm chính của khớp nối tang cuốn cáp:

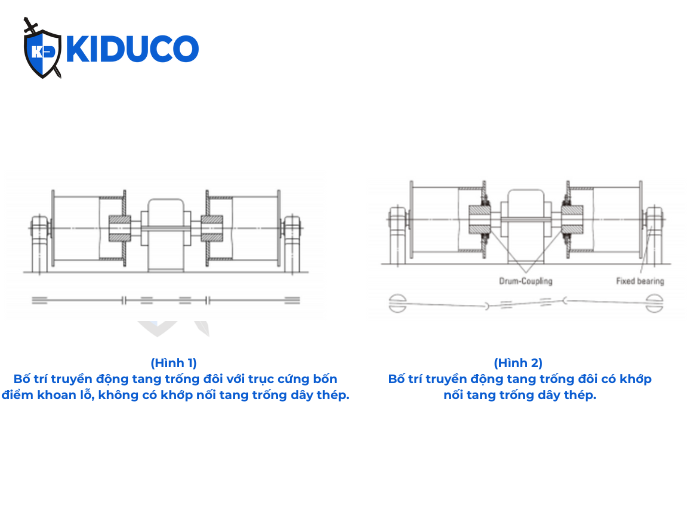

Hai hình dưới minh họa cách bố trí truyền động tang đôi trong một bộ cầu trục. Khi lắp khớp nối tang cuốn cáp, mô-men uốn trong Hình 2 chỉ chiếm khoảng 24% so với Hình 1, vốn là kết cấu trục cứng của truyền động tang đôi.
Có thể cho phép độ lệch góc lên đến ±1,5°.
Khớp nối không phù hợp để hấp thụ và truyền lực dọc trục, nhưng có thể cho phép độ dịch chuyển dọc trục trong khoảng ±3 mm ~ ±8 mm khi vận hành.
Chuyển động trượt trong hệ bánh răng được giảm xuống mức tối thiểu nhờ sử dụng răng hình trụ và con lăn vương miện để bù lệch góc. Sự mài mòn do chuyển động tương đối giữa moay-ơ và ống lót được hạn chế nhờ sự dịch chuyển tự nhiên của tang.
>>> Xem thêm sản phẩm tại Kiên Dũng: Khớp nối trục JAC Couplings, Hàn Quốc

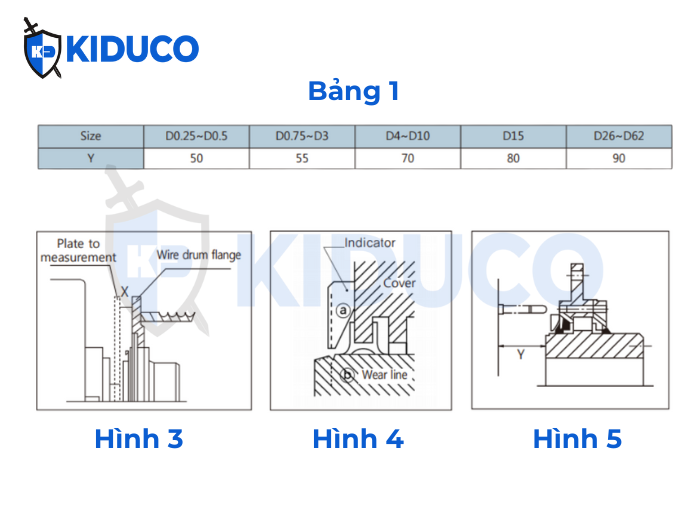

Trục dọc phải được căn chỉnh trước khi cố định tang cáp. Vui lòng đo kích thước theo (Hình 3). Giá trị đo được không được vượt quá các giá trị cho phép dưới đây.
Giá trị đo (“X”) là 0,5 mm khi đường kính tang < 1.000 mm và 0,8 mm khi đường kính tang > 1.000 mm.
Chỉ báo và giới hạn mài mòn phải được lắp cùng hướng trong quá trình lắp đặt và lắp ráp như (Hình 6).
Khớp nối phải được cố định sau khi điều chỉnh hướng trục để đưa “δ” về 0 như (Hình 4).
Để lắp ráp nắp ngoài, cần có khoảng trống đủ (“Y”) để siết chặt bu-lông như (Hình 5). Các giá trị được hiển thị trong (Bảng 1).
Mài mòn

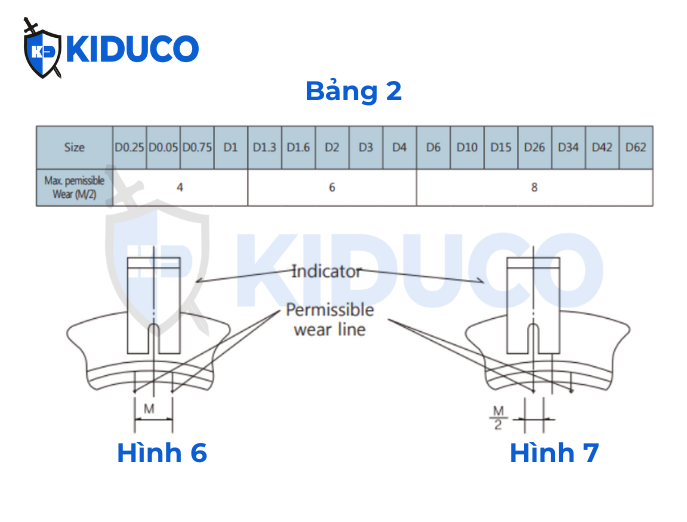

Mài mòn phải được kiểm tra hàng năm. Cần thay thế nếu có mài mòn như (Hình 7) và (Bảng 2). Nếu chỉ báo thay đổi hướng như (Hình 7), có thể dễ dàng kiểm tra độ mòn tối đa mà không cần tháo rời.
Độ mòn cho phép tối đa là m/2 như trong (Bảng 2). Cần thay thế nếu độ mòn vượt quá giá trị này.

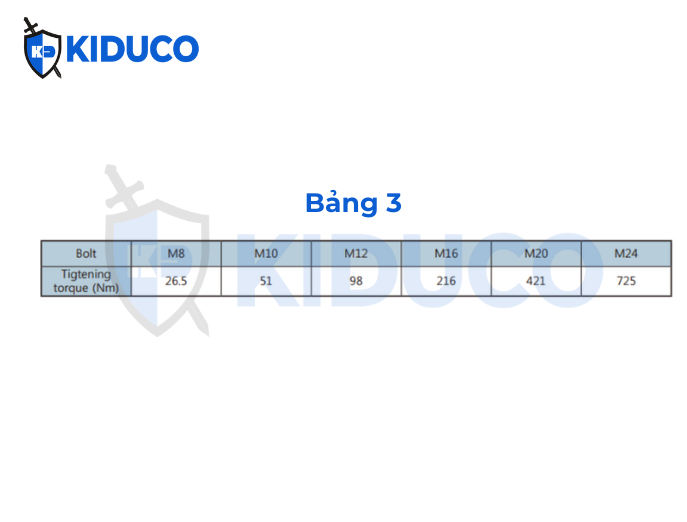

Siết bu-lông và mô-men siết: Cần sử dụng cờ lê lực để siết và dùng bu-lông có cấp bền 8.8. Mô-men siết sẽ được áp dụng theo (Bảng 3).
