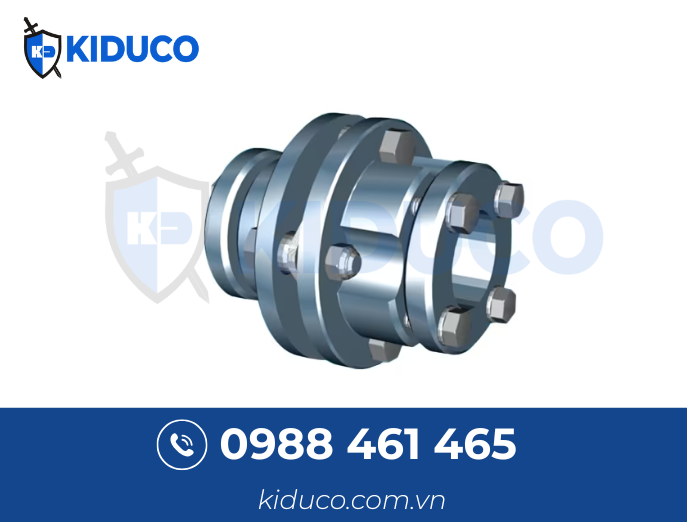

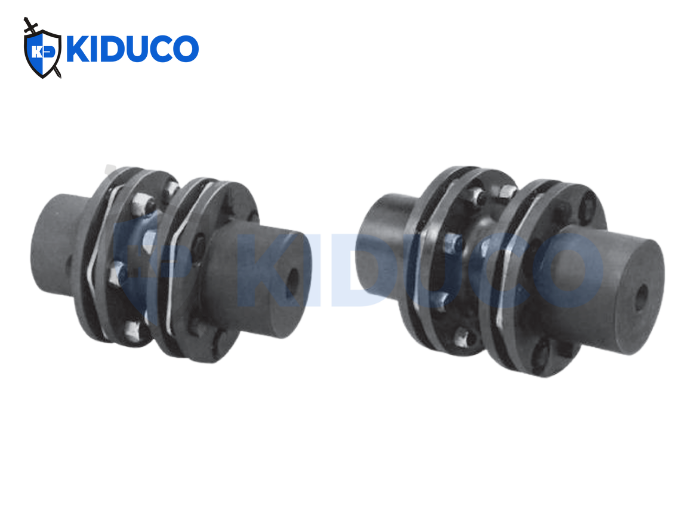

Khớp nối đĩa JAC Disk Coupling với cấu tạo không có bộ phận trượt, ma sát hay chuyển động, sản phẩm không cần dầu bôi trơn, vận hành êm ái, tổn thất năng lượng thấp và không gây ô nhiễm dầu mỡ. Rất phù hợp cho các thiết bị yêu cầu độ chính xác như máy công cụ CNC, hệ thống định vị, máy in… Nhờ sử dụng các lá thép không gỉ mỏng dạng ghép lớp, khớp nối có khả năng hấp thụ sai lệch trục trong khi vẫn đảm bảo truyền mô-men xoắn hiệu quả.
Trong tất cả các ngành công nghiệp, nhu cầu về máy móc và thiết bị có độ chính xác và hiệu suất ngày càng cao đang tăng mạnh. Khớp nối – một bộ phận truyền động quan trọng – cũng được kỳ vọng mang lại chất lượng và độ tin cậy cao hơn. Khớp nối đĩa JAC không cần bôi trơn vì không có sự trượt, ma sát hoặc chi tiết chuyển động nào. Do đó, không gây ma sát, không gây tiếng ồn, tổn hao năng lượng thấp và không cần bôi dầu mỡ khi vận hành.
Khả năng chịu mô-men xoắn cao và không có độ rơ ngược (backlash).
Phù hợp cho các thiết bị như máy công cụ có bộ điều khiển số, hệ thống định vị, máy in yêu cầu độ chính xác về điều khiển trục và pha.
Khớp nối đĩa JAC đặc biệt thích hợp nhờ khả năng chịu mô-men xoắn xoắn cao.
Điểm chính trong thiết kế khớp nối đĩa JAC là các lá thép không gỉ được xếp chồng thẳng, tạo thành cụm phần tử truyền động bền chắc.
Khi được lắp đặt chính xác và điều kiện ban đầu được duy trì ổn định, khớp nối đĩa JAC có tuổi thọ sử dụng gần như không giới hạn.
Việc bảo trì chỉ cần kiểm tra trực quan phần tử đĩa đàn hồi.
Ngay cả khi xảy ra sự cố hoặc quá tải, cơ cấu truyền động an toàn sẽ giúp ngăn ngừa hư hỏng nghiêm trọng.
Khả năng bù sai lệch linh hoạt:
Hấp thụ các sai lệch khi truyền động mà không gây tải trọng phụ lên các trục.
Với khớp nối đĩa JAC, tải trọng gây ra sẽ thấp hơn so với các loại khớp nối khác.
Ứng suất tải thấp:
Khớp nối đĩa JAC được chế tạo có tuổi thọ gần như vô hạn (ngoại trừ trường hợp đặc biệt).
Nhờ vào cấu tạo nhỏ gọn, ít chi tiết và không yêu cầu bảo trì, khớp nối mang lại đặc tính tin cậy cao khi vận hành ở tốc độ lớn.

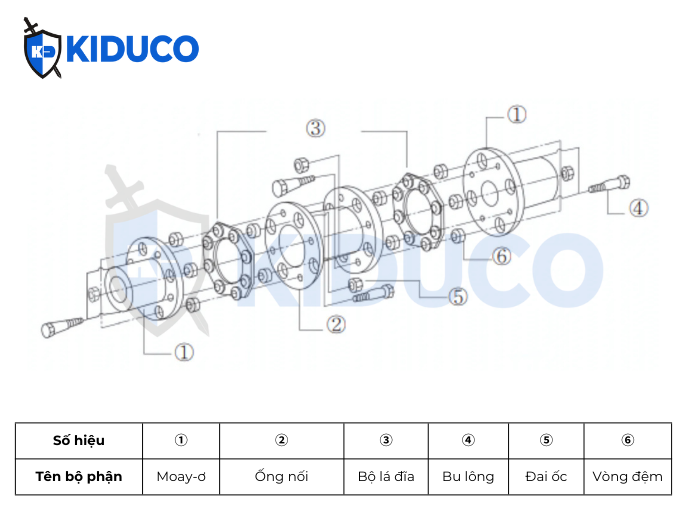

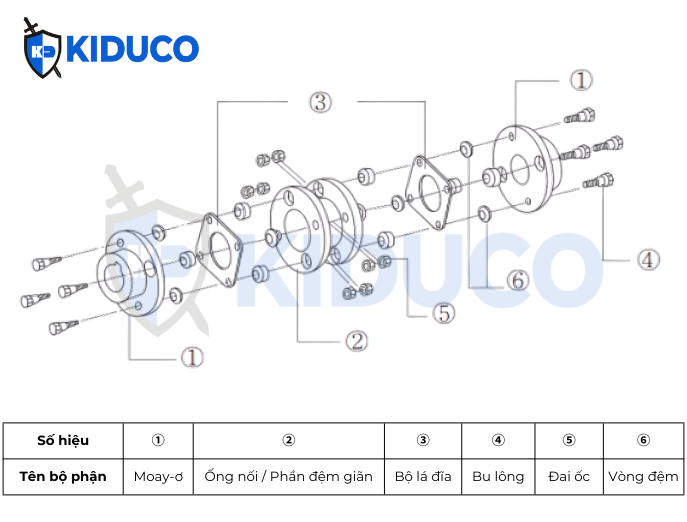

Cấu tạo khớp nối đĩa:

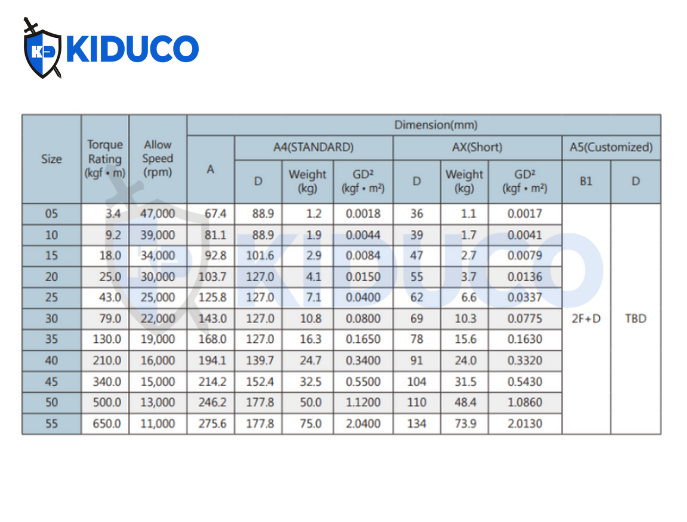

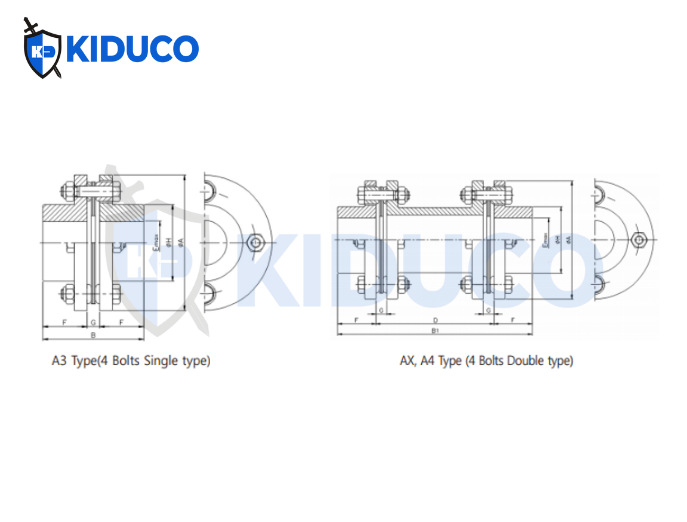

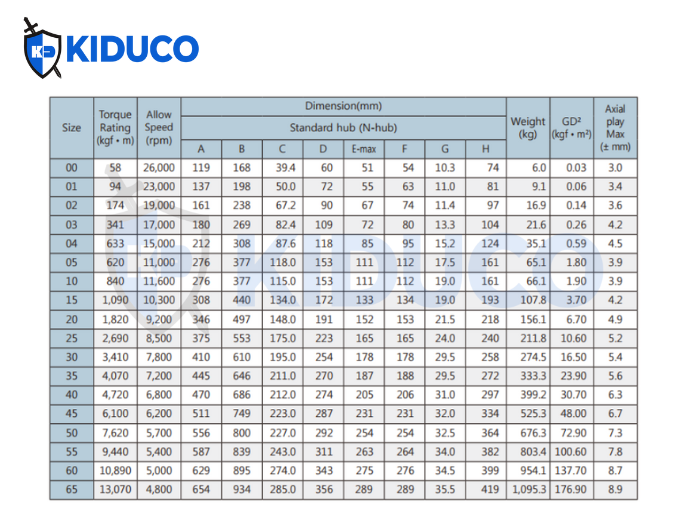

A3 Type

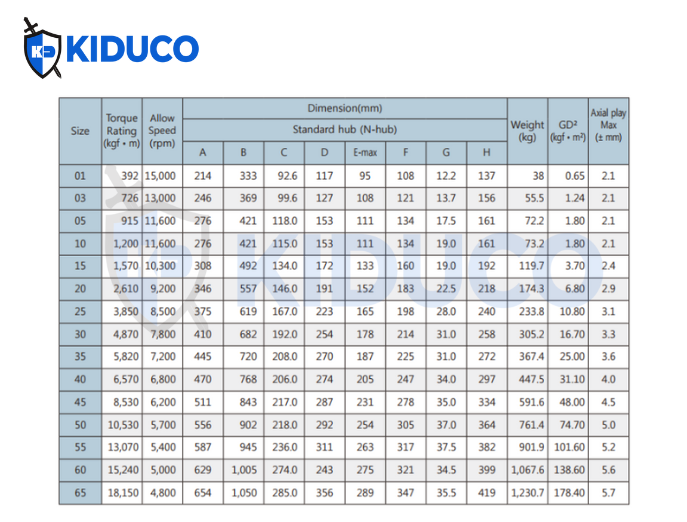

AX, A4 Type

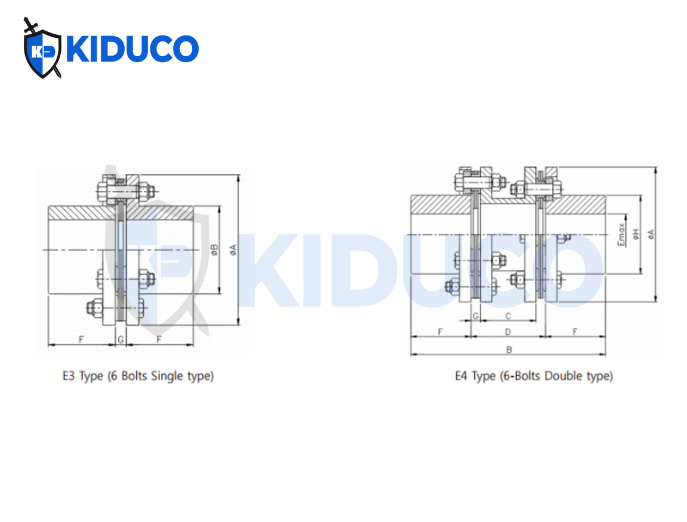

E Type

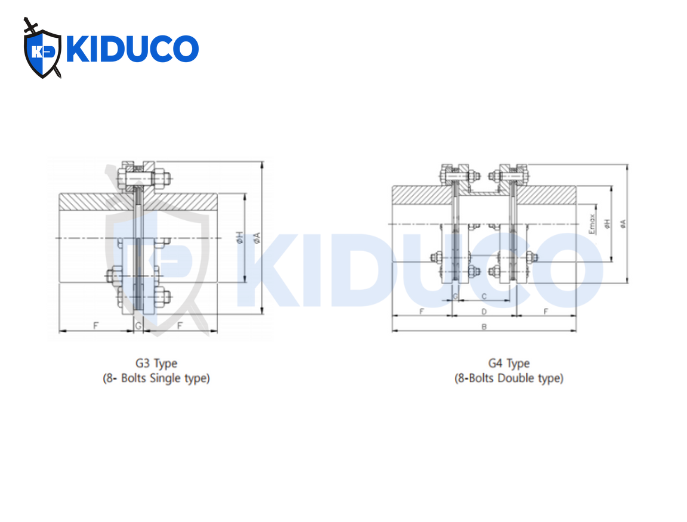

G Type

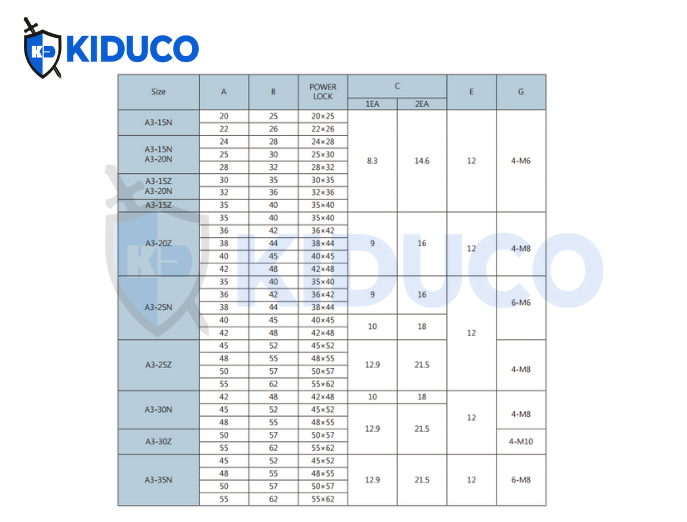

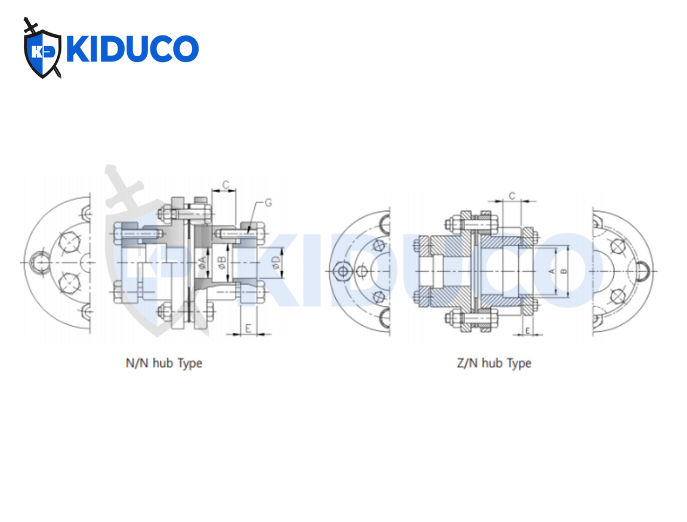

A3 Type (Power lock type)

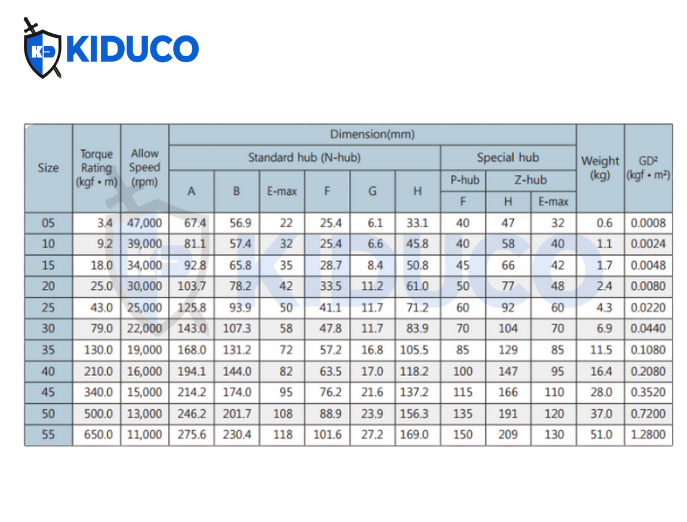

*Giá trị khối lượng và GD² chỉ áp dụng cho trường hợp chưa gia công.

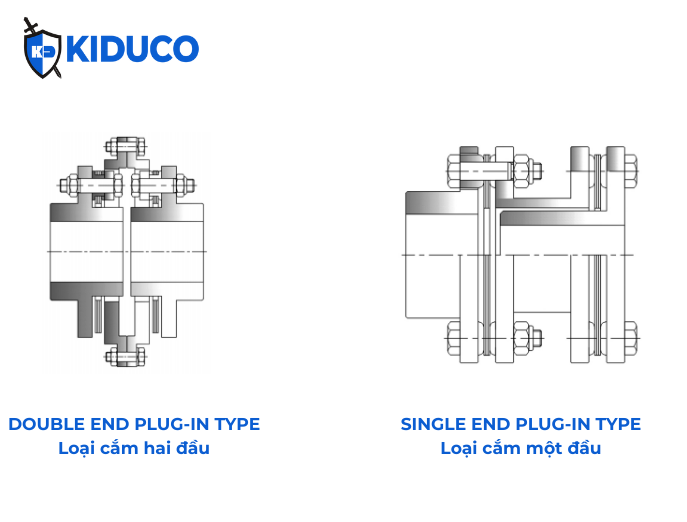

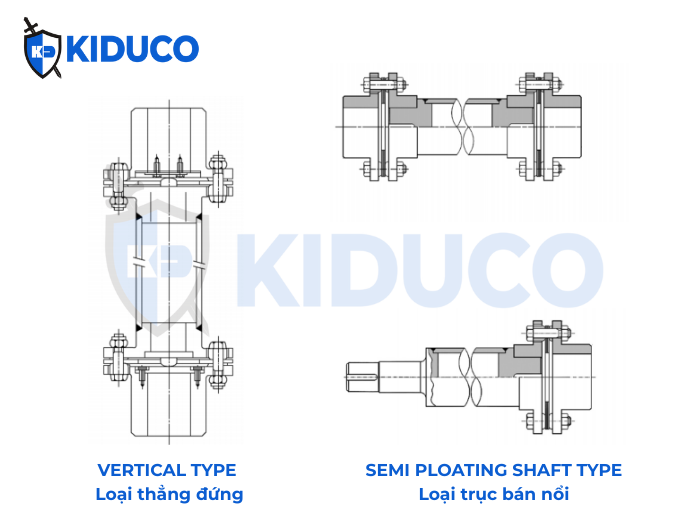

Các loại đặc biệt
>>> Xem thêm sản phẩm tại Kiên Dũng: Khớp nối trục JAC Couplings, Hàn Quốc
Hướng dẫn lắp đặt
Trước khi lắp đặt, hãy làm sạch cả hai trục cũng như lỗ moay-ơ (hub bore) để đảm bảo không còn bụi bẩn hay ba via.
Cần làm sạch và loại bỏ ba via. Đo đường kính lỗ moay-ơ và trục để đảm bảo lắp khớp đúng cách.
Khoảng cách BE (Between Shaft Ends): Vui lòng tham khảo bảng kích thước cho giá trị “G” hoặc “D”. (Dung sai: ±0,25 mm).

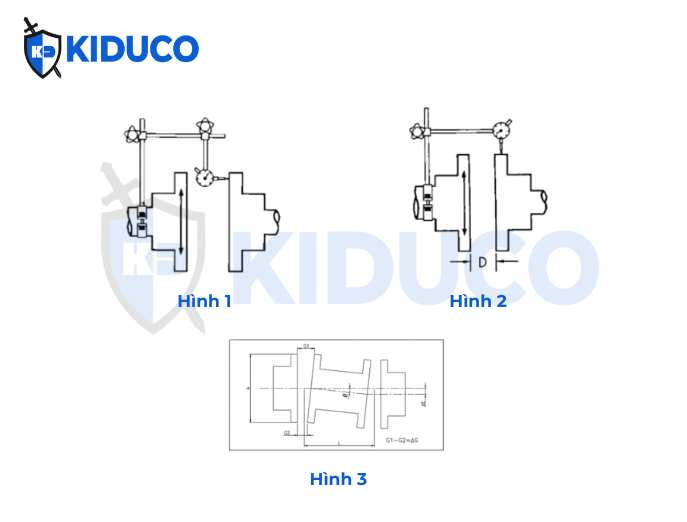

Kiểm tra đồng tâm – Sai lệch góc (Angular misalignment):
Gắn chặt đồng hồ so (dial indicator) trên một moay-ơ và đặt đầu đo vào mặt của moay-ơ còn lại.
Xoay cả hai trục cùng nhau một vòng, ghi lại giá trị nhỏ nhất và lớn nhất của đồng hồ so (Hình 1).

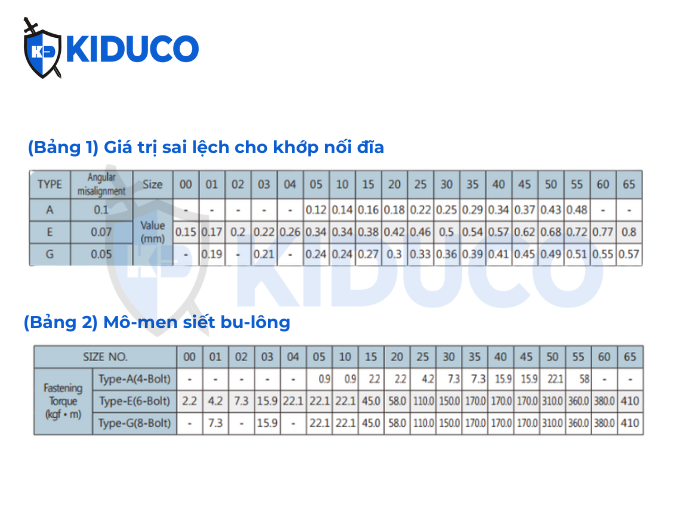

Để giảm sai lệch, hiệu số của các giá trị này không được vượt quá giới hạn quy định trong Bảng 1.
Kiểm tra đồng tâm – Sai lệch song song (Parallel misalignment):
Gắn chặt đồng hồ so trên một moay-ơ và đặt đầu đo vào đường kính ngoài của mặt bích moay-ơ bên kia.
Xoay cả hai trục cùng nhau một vòng, ghi lại giá trị nhỏ nhất và lớn nhất của đồng hồ so.
Sau khi kiểm tra, tính giá trị ΔG như trong Hình 3. Hiệu số này không được vượt quá giá trị quy định trong Bảng 1 của hướng dẫn lắp đặt nhà sản xuất.
Sau khi kiểm tra đồng tâm, hãy lắp spacer và các chi tiết vào moay-ơ.
Lắp bulông xuyên qua moay-ơ, spacer và lỗ adaptor chi tiết. Siết chặt bulông theo mô-men xoắn quy định trong Bảng 2.
Để kéo dài tuổi thọ, chúng tôi khuyến nghị kiểm tra lại đồng tâm cuối cùng sau 2 giờ kể từ khi vận hành ban đầu.
Trong trường hợp phải tháo lắp nhiều lần, khuyến nghị thực hiện không quá 10 lần.
Chú thích (hình vẽ) - Hình 3
Sai lệch góc cho phép: tham khảo Bảng 1.
Sai lệch song song cho phép: vui lòng tính toán tổng sai lệch góc và song song theo chiều dài lắp đặt (L).
Giá trị đồng hồ so: ΔG = ΔE × tanθ (Tham khảo Bảng 1)
