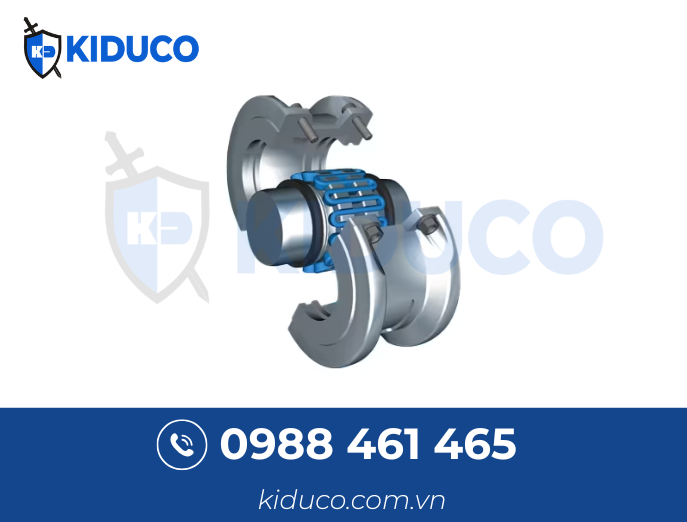

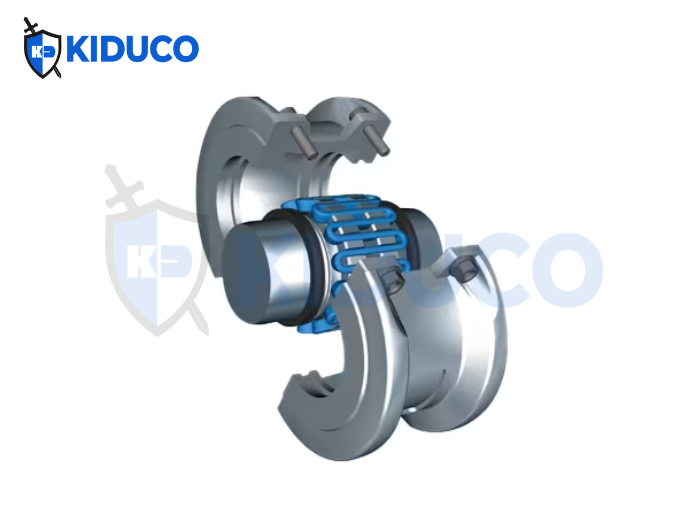

Khớp nối lưới JAC – GRID Coupling là giải pháp truyền động hiện đại, được thiết kế để hấp thụ rung động, giảm chấn và đảm bảo hiệu quả làm việc ổn định. Với cấu tạo rãnh bôi trơn và lưới đàn hồi, khả năng bù sai lệch song song, bù dịch chuyển dọc trục cho phép dịch chuyển dọc trục tự do cho cả trục dẫn động và bị dẫn, đồng thời có thể giới hạn theo nhu cầu.

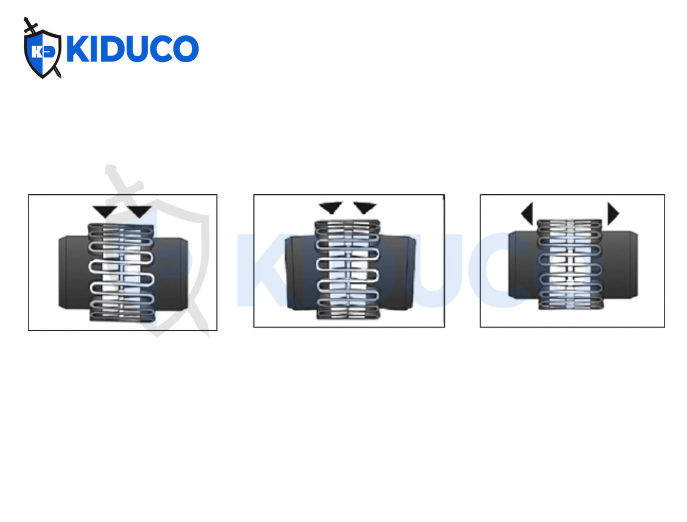

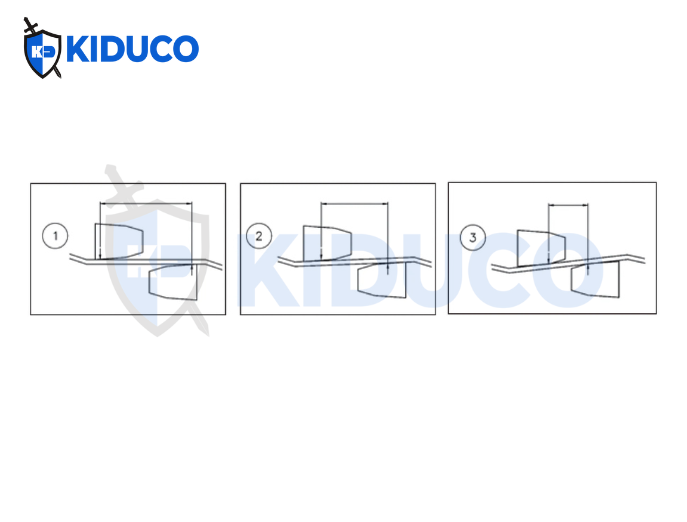

Sai lệch (Misalignment): Hấp thụ tải trọng va đập và giảm rung động
Song song (Parallel): Chuyển động của lưới trong các rãnh bôi trơn cho phép bù sai lệch song song.Cấu trúc thép cho phép rãnh lưới hoạt động đầy đủ trong việc giảm chấn động và rung. (Giá trị sai lệch song song cho phép: 2 ~ 3 mm)
Góc (Angular): Khi có sai lệch góc, lưới bôi trơn và moay-ơ cùng với thiết kế rãnh lưới đàn hồi cho phép dao động và trượt ổn định mà không mất công suất.
Dịch trục (End float): Có thể bù dịch trục cho cả trục dẫn và trục bị dẫn vì lưới có thể trượt tự do trong các rãnh bôi trơn.
Độ linh hoạt xoắn (Torsional Flexibility): Khi xảy ra rung động, va đập và quá tải trong quá trình máy móc hoạt động, nhờ độ linh hoạt của lưới, lực tác động sẽ được phân bổ trên toàn bộ bề mặt răng, giúp giảm rung động và tải trọng va đập.

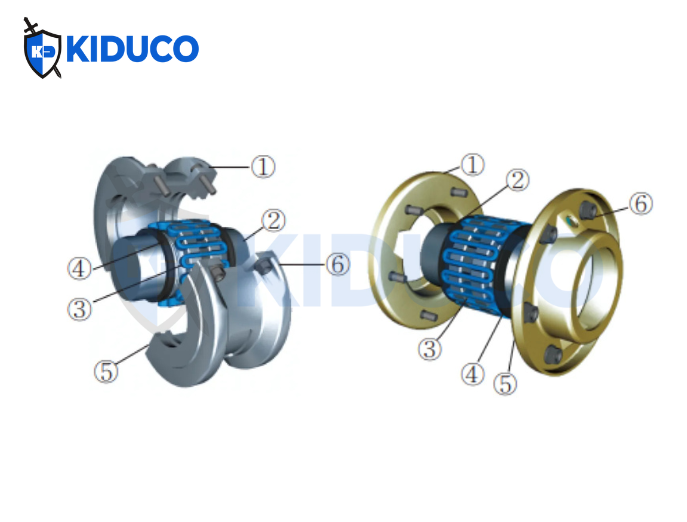

Cấu tạo:
Cover – Nắp chụp
Hub – Moay-ơ
Grid – Lưới
Oil seals – Phớt dầu
Gaskets – Gioăng đệm
Bolts – Bu-lông

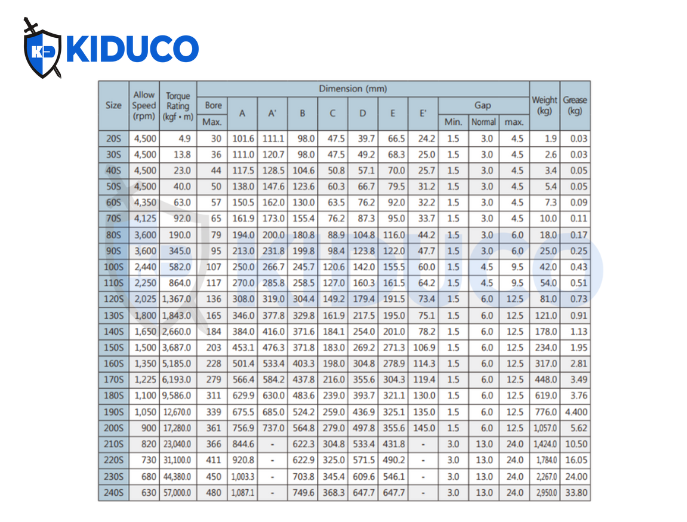

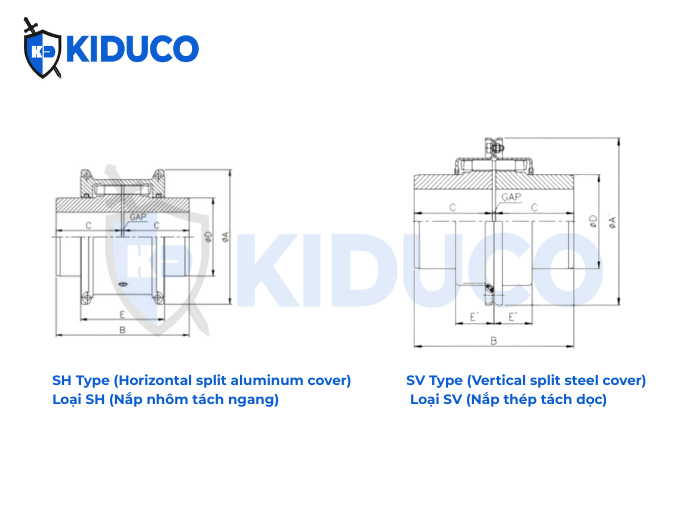

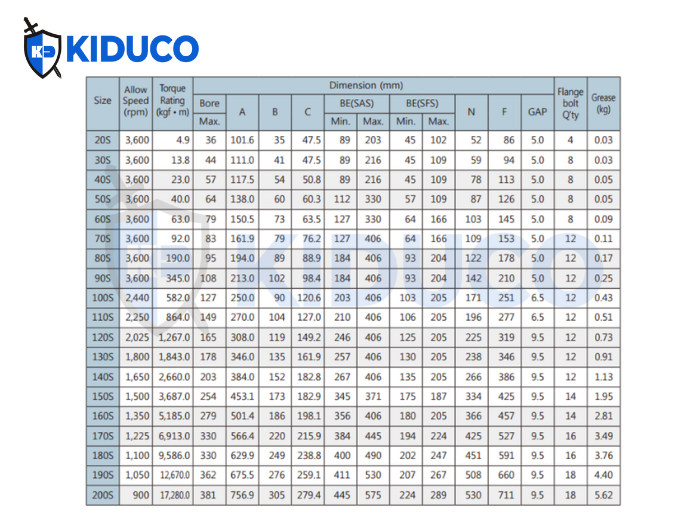

*Giá trị của khối lượng và GD² chỉ áp dụng cho trường hợp chưa gia công.

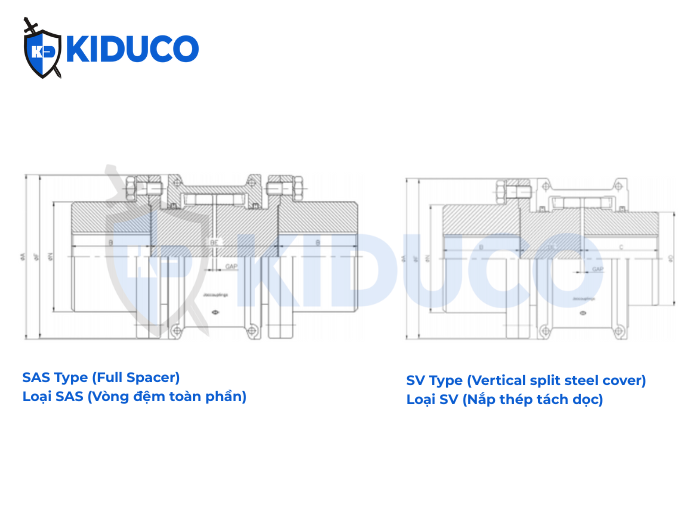

*Giá trị của khối lượng và GD² chỉ áp dụng cho trường hợp chưa gia công.
>>> Xem thêm sản phẩm tại Kiên Dũng: Khớp nối trục JAC Couplings, Hàn Quốc

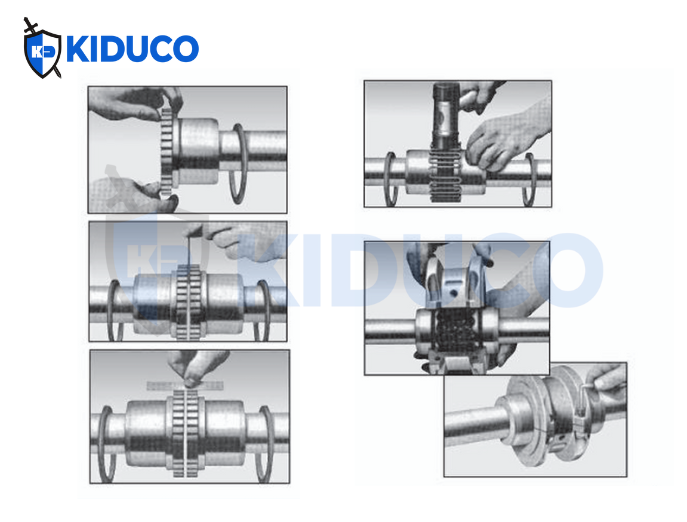

Làm sạch tất cả các bộ phận kim loại bằng dung môi không cháy. Phủ một lớp mỏng mỡ bôi trơn lên phớt dầu và đặt lên trục trước khi lắp moay-ơ.
Dùng thanh căn (spacer bar) để tạo khe hở bằng nhau.
Căn chỉnh sao cho thanh thẳng đặt đều trên cả hai moay-ơ như hình. Độ hở không được vượt quá giới hạn quy định trong.
Sau khi bôi mỡ vào rãnh răng của moay-ơ, lắp lưới (grid) theo cùng một hướng.
Nhồi đầy mỡ bôi trơn vào các khe hở trong và xung quanh lưới, sau đó lắp gioăng vào nửa vỏ dưới đã lắp một phần. Căn chỉnh sao cho các vạch đánh dấu trùng về cùng một phía.
