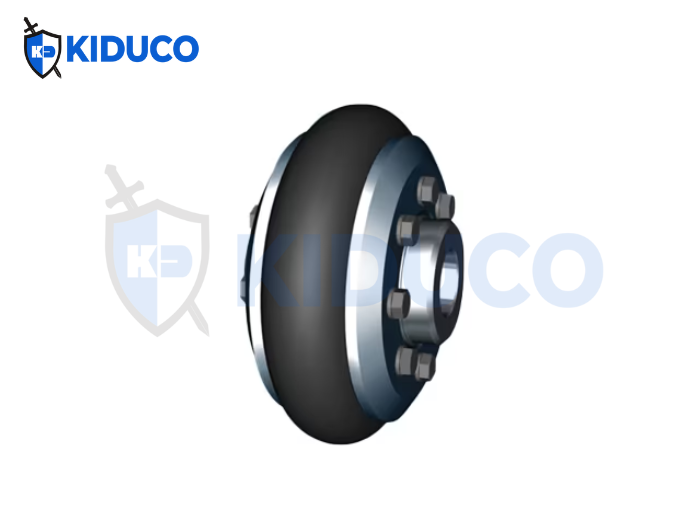

Khớp nối cao su nhờ loại bỏ phần lớn rung động, khớp nối này cũng giúp giảm thiểu tiếng ồn, cải thiện điều kiện làm việc và kéo dài tuổi thọ của máy móc. Ngay cả trong điều kiện vận hành khắc nghiệt, khớp nối vẫn không cần đến bôi trơn.
Độ linh hoạt tuyệt vời – Nhờ phần tử cao su
Hấp thụ sốc mô-men xoắn và giảm chấn xoắn vượt trội trong quá trình truyền động.
Giảm tiếng ồn tốt hơn nhiều so với các loại khớp nối khác.

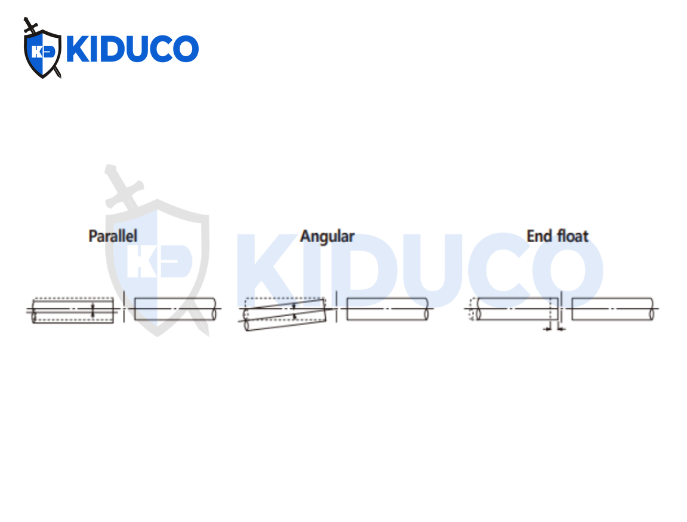

Có thể bù sai lệch trục trong nhiều trường hợp, như sau:
Song song (Parallel): (Δθ) lên đến ±6°
Góc (Angular): (Δh) lên đến 1% đường kính khớp nối
Dịch dọc trục (End float): (Δd) từ 0 đến -2% đường kính khớp nối
Kết cấu đơn giản: Dễ dàng lắp ráp và tháo rời, cho phép thay thế khớp nối trong thời gian ngắn.
Không cần bôi trơn, tiết kiệm chi phí bảo trì.
Cách điện giữa các trục được đảm bảo.

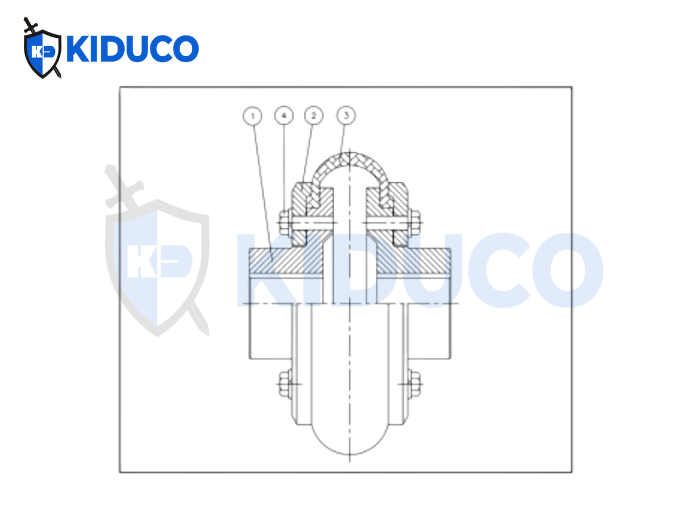

Các bộ phận:
① Mặt bích (Flange)
② Vỏ (Cover)
③ Cao su (Rubber)
④ Bu lông (Bolts)
>>> Xem thêm sản phẩm tại Kiên Dũng: Khớp nối trục JAC Couplings, Hàn Quốc

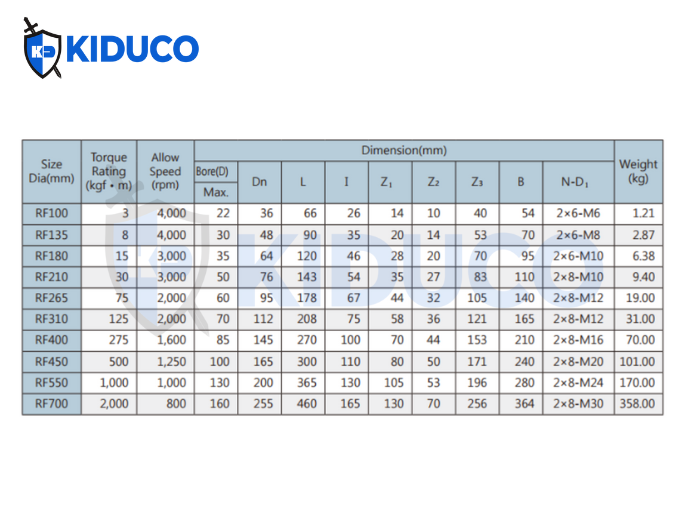

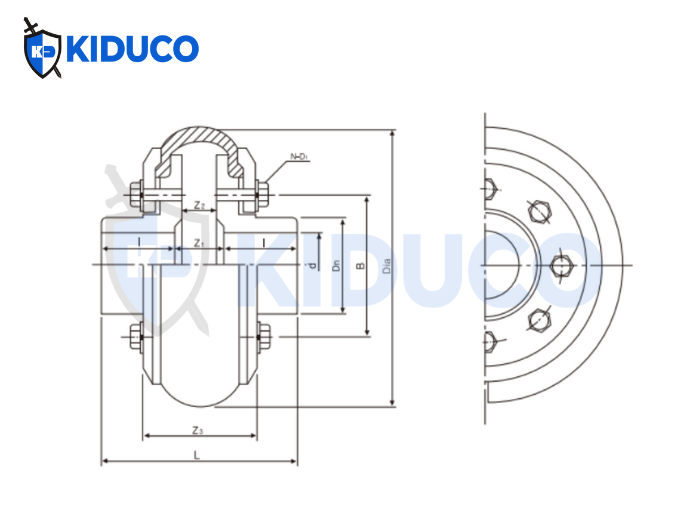

Thông số khớp nối cao su

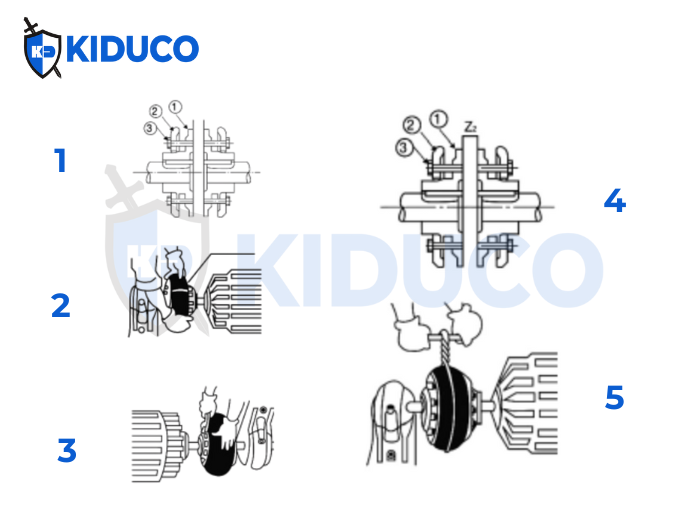

Hướng dẫn lắp đặt
Lắp mặt bích (①) vào mỗi trục dọc theo rãnh then/then hoa. Gắn sẵn nắp che (②) lên trục bằng bu lông (③). Siết bu lông vài vòng nhưng để lỏng, không siết chặt.
Lưu ý: cần đảm bảo đồng tâm trục nằm trong giới hạn cho phép.
Điều chỉnh khoảng cách mặt bích (Z₁, Z₂) để giữ trong dung sai quy định, nhằm thuận tiện lắp đặt bộ phận cao su ở bước sau.
Lắp phần tử cao su đàn hồi vào giữa mặt bích và nắp che.
Dùng dây hoặc vải để giữ phần tử cao su. Dùng búa gõ nhẹ để đẩy cao su vào, giảm thiểu khe hở giữa cao su và rãnh.
Sau khi lắp xong cao su, hãy siết chặt các bu lông theo hình chữ thập cho đến khi cao su được cố định hoàn toàn ở bậc trong của moay-ơ.
Sau khi cao su đã được cố định, siết chặt bu lông trên nắp che theo thứ tự chéo nhau (crisscross), đến khi bề mặt nắp che ép sát vào mặt bích.
