Khớp nối bánh răng JAC Gear Coupling, xuất xứ Hàn Quốc

Mã sku: (Đang cập nhật...)

Liên hệ

Nhà sản xuất: JAC, Hàn Quốc

THÔNG TIN TƯ VẤN VIÊN

Khớp nối bánh răng JAC (JAC Gear Coupling), Hàn Quốc đã được kiểm chứng về chất lượng và hiệu suất tối ưu. Khớp nối trục JAC được sản xuất với công nghệ tiên tiến, đáp ứng các tiêu chuẩn khắt khe nhất về độ bền và khả năng chịu tải. Khớp nối JAC không chỉ giúp hệ thống cơ khí vận hành mượt mà mà còn kéo dài tuổi thọ của các thiết bị, giảm thiểu chi phí bảo trì và thay thế. Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết về đặc điểm, lợi ích và hướng dẫn sử dụng khớp nối bánh răng JAC để giúp bạn tối ưu hóa hiệu suất hoạt động của hệ thống cơ khí.

1. Đặc điểm khớp nối bánh răng JAC

  • Khớp nối bánh răng JAC nhỏ gọn và nhẹ hơn nhiều so với các loại khớp nối khác dù có khả năng chịu tải nặng. Hầu như không tạo ra tiếng ồn hay rung động ngay cả khi vận hành ở tốc độ cao.
  • Khớp nối bánh răng JAC không có sự khác biệt về góc quay giữa hai trục do biến dạng của khớp nối, do đó có thể sử dụng trục giữa nối liền hoặc hoạt động trong các ứng dụng tốc độ cao và tải trọng nặng.
  • Khớp nối trục JAC linh hoạt sử dụng răng vương miện có độ bền cao và khả năng chống mòn tuyệt vời.
  • Nếu trục bị lệch, khớp nối bánh răng có khả năng điều chỉnh và hấp thụ sự lệch này. Nhờ đó, truyền tải công suất một cách mượt mà và bảo vệ máy móc khỏi quá tải.

Khớp nối bánh răng JAC

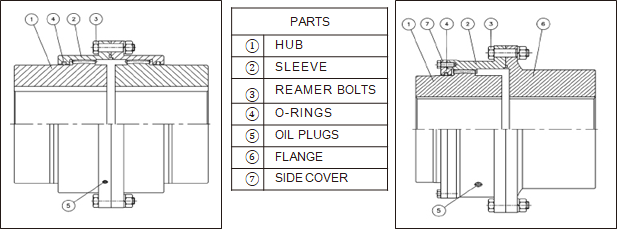

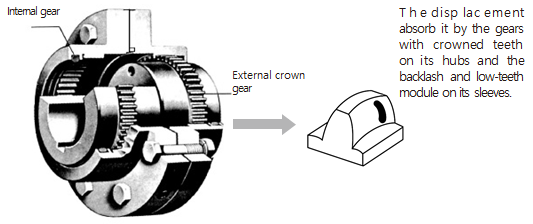

Cấu trúc khớp nối bánh răng JAC

Cấu trúc khớp nối bánh răng JAC

2. Khớp nối trục JAC khả năng chịu lệch trục

Khớp nối bánh răng JAC (JAC Gear Coupling) hấp thụ sự lệch trục giữa hai trục kết nối mà không gây ra hỏng hóc hoặc mất hiệu suất. Các dạng lệch trục phổ biến bao gồm lệch song song, lệch góc, lệch trục dọc và lệch hỗn hợp. Khả năng chịu lệch trục giúp đảm bảo rằng hệ thống cơ khí có thể hoạt động trơn tru và hiệu quả ngay cả khi có sự lệch trục, bảo vệ các bộ phận khỏi hao mòn và hỏng hóc do sự không đồng nhất trong liên kết trục.

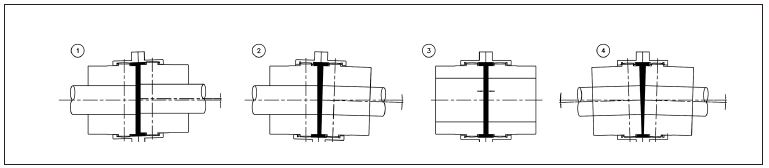

Các loại lệch trục



Kiểu lệch sai

Kiểu sai lệch

Lệch song song (Parallel misalignment): Trục dẫn động và trục bị dẫn song song với nhau nhưng không nằm trên cùng một đường thẳng.

Lệch góc (Angular misalignment): Trục dẫn động và trục bị dẫn cắt nhau nhưng không nằm trên cùng một đường thẳng.

Lệch trục dọc (Axial misalignment): Trục dẫn động và trục bị dẫn nằm trên cùng một đường thẳng nhưng khoảng cách giữa hai trục thay đổi. (Sự lệch trục dọc cho phép là ±25% của C)

Lệch hỗn hợp (Composite misalignment): Trục dẫn động và trục bị dẫn không cắt nhau cũng không song song với nhau.

3. Hướng dẫn lắp đặt và bôi trơn khớp nối bánh răng JAC

Cách lắp đặt khớp nối trục JAC

Để căn chỉnh chính xác các trục, vui lòng sử dụng thước lá và đồng hồ so.

Tốc độ quay tối đa của khớp nối bánh răng JAC có thể được tăng bằng cách điều chỉnh căn chỉnh và cải thiện cân bằng của ống bọc ở tốc độ cao.

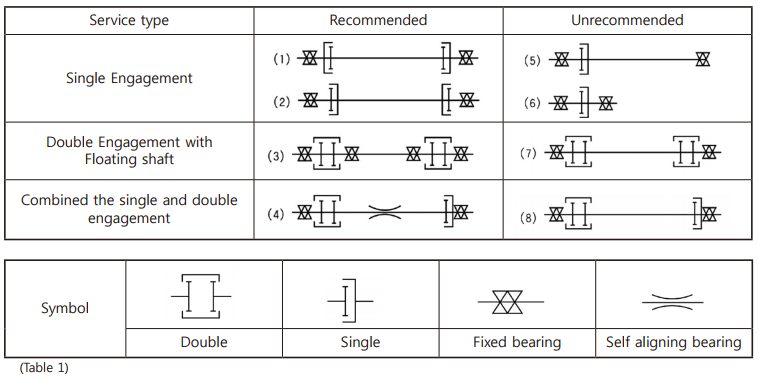

Lắp đặt và sử dụng theo Bảng 1 dưới đây.

Hướng dẫn lắp đặt khớp nối trục bánh răng

Bôi trơn thiết bị đúng cách

Khớp nối bánh răng JAC phải sử dụng các chất bôi trơn phù hợp để duy trì chức năng và tuổi thọ. Việc tiêm chất bôi trơn sẽ tạo ra một màng dầu trên bề mặt tiếp xúc của các răng, tăng khả năng chống mài mòn của răng và ngăn ngừa tiếng ồn cũng như tăng nhiệt độ.

Phương pháp bôi trơn khớp nối trục JAC

① Sau khi bôi đủ mỡ vào răng của ống bọc và moay-ơ, siết chặt bu lông định tâm và dùng súng bơm mỡ bơm đầy mỡ qua lỗ chốt (Hình 5).

② Tại thời điểm này, phải tháo chốt ở phía bên kia của đầu bơm mỡ để tiêm mỡ. Khi bơm mỡ xong, tháo đầu bơm mỡ và lắp lại chốt.

③ Bạn nên bổ sung mỡ sau 3 tháng hoặc sau 2.000 giờ vận hành ban đầu.

④ Sau 6 tháng hoặc 4.000 giờ vận hành, khớp nối phải được tháo rời và loại bỏ mỡ đã bị suy thoái. Sau đó bổ sung mỡ để sử dụng.

⑤ Phạm vi nhiệt độ của mỡ sẽ là -17°C ~ 70°C, bạn nên chọn loại mỡ theo tốc độ quay và điều kiện môi trường.

⑥ Tham khảo bảng thông số kỹ thuật của từng khớp nối trục để biết lượng mỡ cần bơm.

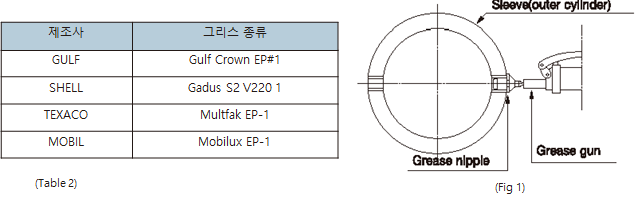

Tham khảo bảng dưới đây để biết loại mỡ được khuyên dùng

Loại nhớt sử dụng cho khớp nối trục JAC

4. Kiduco (Kiên Dũng) phân phối khớp nối trục JAC, Hàn Quốc tại Việt Nam

Khớp nối trục JAC nổi tiếng với thiết kế tinh tế, độ bền cao và khả năng chịu tải vượt trội. Được sản xuất tại Hàn Quốc với công nghệ tiên tiến, khớp nối bánh răng JAC (Gear Coupling) mang lại hiệu suất ổn định và đáng tin cậy trong mọi điều kiện hoạt động. Các sản phẩm khớp nối bánh răng JAC không chỉ đáp ứng các tiêu chuẩn quốc tế mà còn được tối ưu hóa để phù hợp với nhu cầu sử dụng trong các ngành công nghiệp hiện đại.

Những lợi ích khi mua khớp nối bánh răng JAC tại Kiên Dũng:

  • Kiduco cam kết chỉ cung cấp các sản phẩm khớp nối bánh răng JAC chính hãng, đảm bảo chất lượng và độ bền cao. Mỗi sản phẩm đều trải qua quy trình kiểm tra nghiêm ngặt trước khi đến tay khách hàng.
  • Đội ngũ kỹ sư và chuyên gia hệ thống truyền động của công ty Kiduco luôn sẵn sàng hỗ trợ khách hàng trong việc lựa chọn sản phẩm phù hợp và giải đáp mọi thắc mắc liên quan đến khớp nối bánh răng JAC. Chúng tôi cam kết mang đến dịch vụ hậu mãi tốt nhất, đảm bảo sự hài lòng của khách hàng.
  • Kiduco (Kiên Dũng) cung cấp các sản phẩm khớp nối trục JAC với mức giá cạnh tranh, mang lại giá trị tốt nhất cho khách hàng. Chúng tôi luôn nỗ lực để khách hàng nhận được sản phẩm chất lượng cao với chi phí hợp lý.
  • Với mạng lưới phân phối rộng khắp các nhà máy Việt Nam, Kiduco đảm bảo giao hàng nhanh chóng và đúng hẹn, giúp khách hàng tiết kiệm thời gian và đảm bảo tiến độ công việc.

Kiduco cung cấp đa dạng các loại khớp nối trục, từ khớp nối bánh răng JAC, khớp nối lưới, khớp nối cardan,... đáp ứng mọi yêu cầu của khách hàng trong các ngành công nghiệp khác nhau. Mỗi loại khớp nối đều có những đặc tính ưu việt riêng, phù hợp với các ứng dụng cụ thể như tải nặng, tốc độ cao, hoặc môi trường làm việc khắc nghiệt.

Với uy tín và kinh nghiệm lâu năm, Kiduco (Kiên Dũng) là đối tác tin cậy của nhiều doanh nghiệp trong việc cung cấp khớp nối trục JAC chất lượng cao từ Hàn Quốc. Chúng tôi không ngừng nỗ lực mang đến những sản phẩm và dịch vụ tốt nhất, góp phần nâng cao hiệu quả sản xuất và đảm bảo sự ổn định cho hệ thống cơ khí của bạn. Hãy liên hệ với Kiduco qua Hotline/Zalo 0988.461.465 để nhận được sự tư vấn và hỗ trợ tận tình nhất.

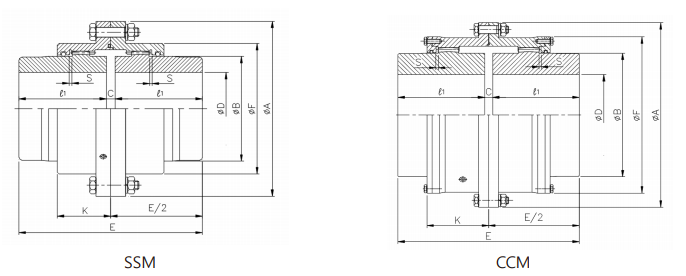

bản vẽ kỹ thuật ssm

Thông số kỹ thuật ssm

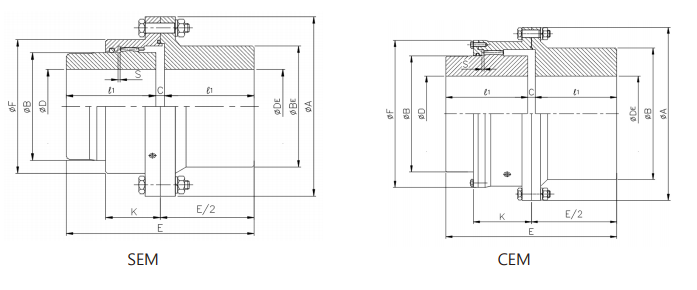

bản vẽ kỹ thuật sem

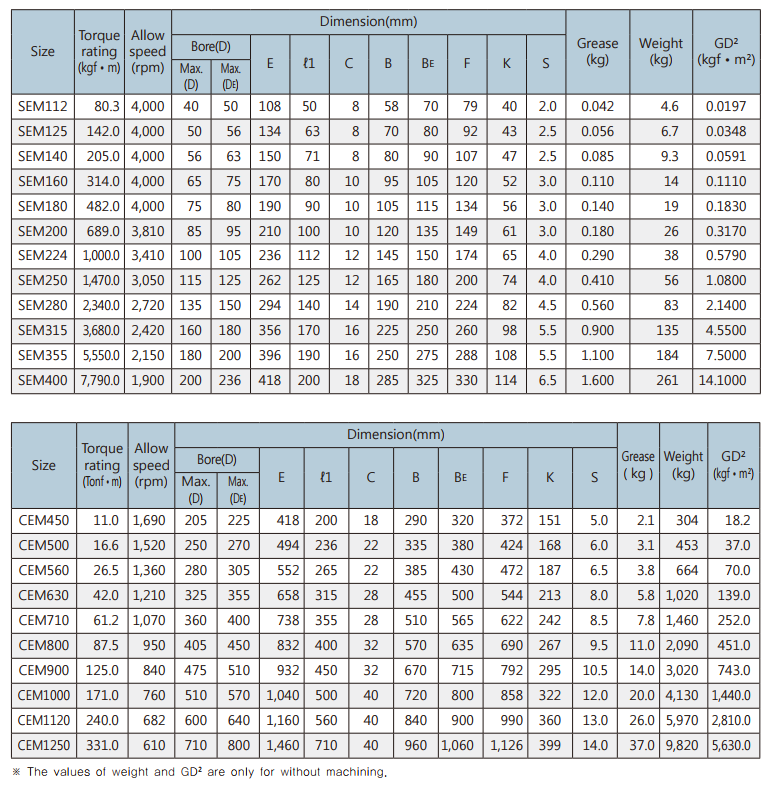

Thông số kỹ thuật sem

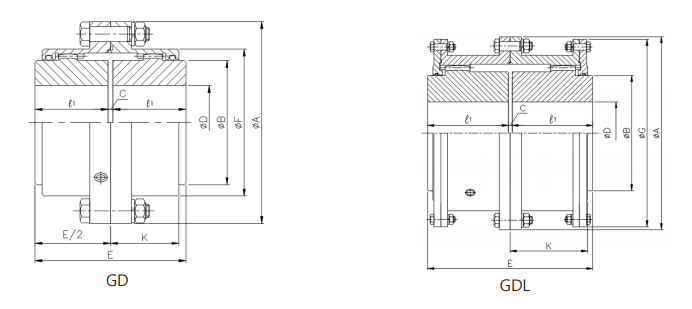

Bản vẽ kỹ thuật GD

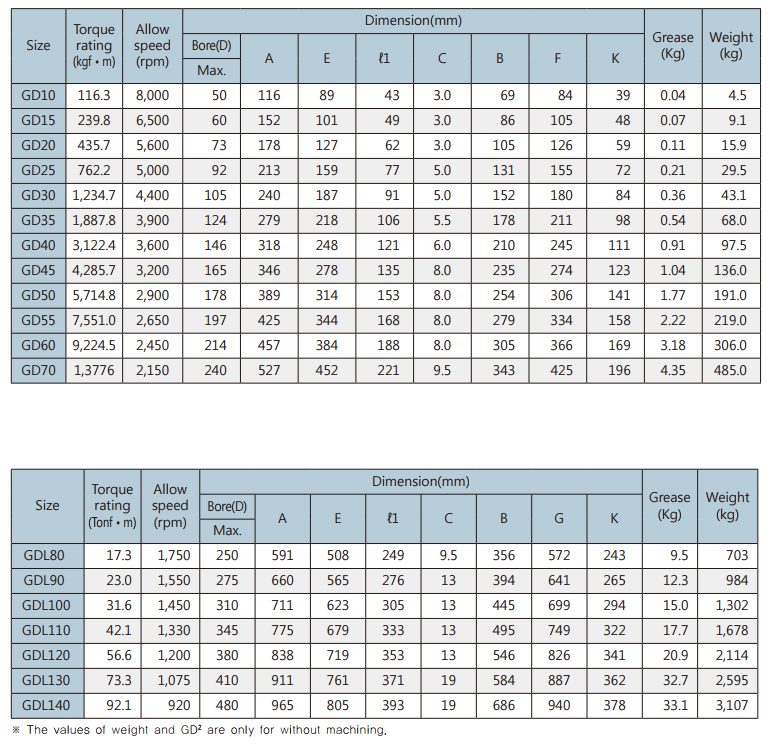

Bản vẽ kỹ thuật GD

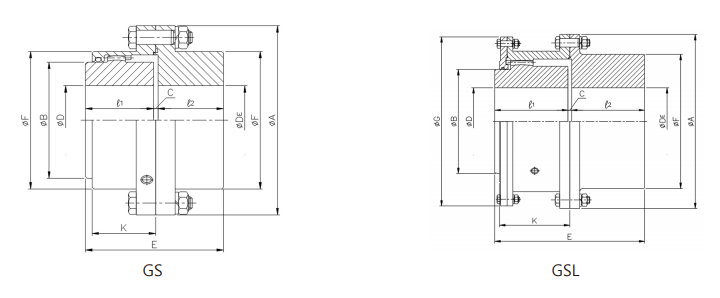

bản vẽ kỹ thuật GS

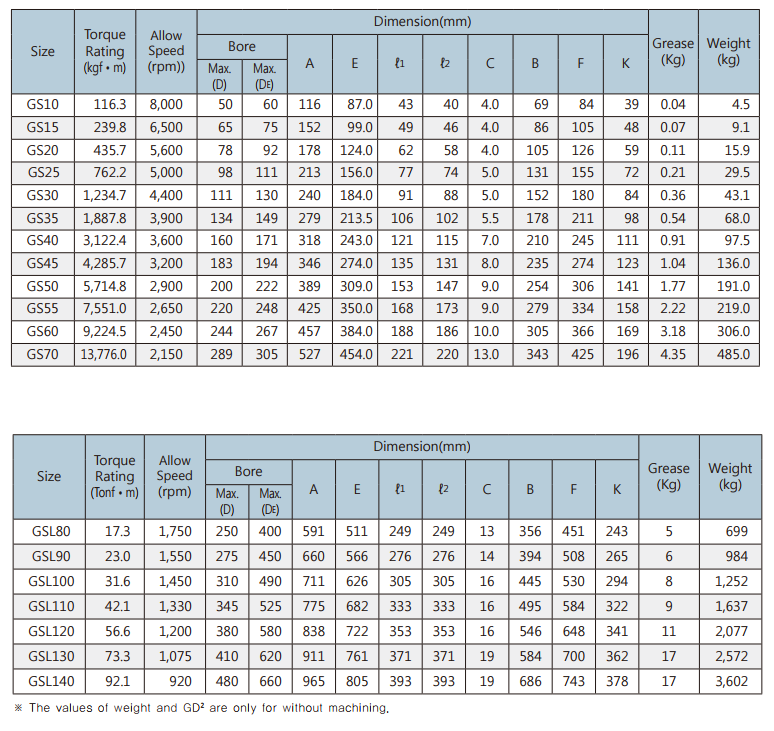

Bản vẽ kỹ thuật GSL

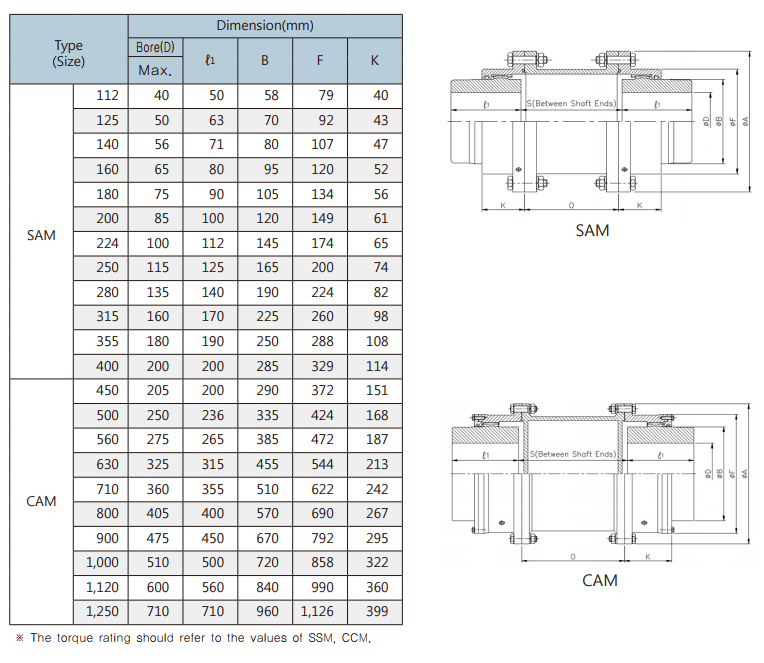

Bản vẽ kỹ thuật SAM CAM

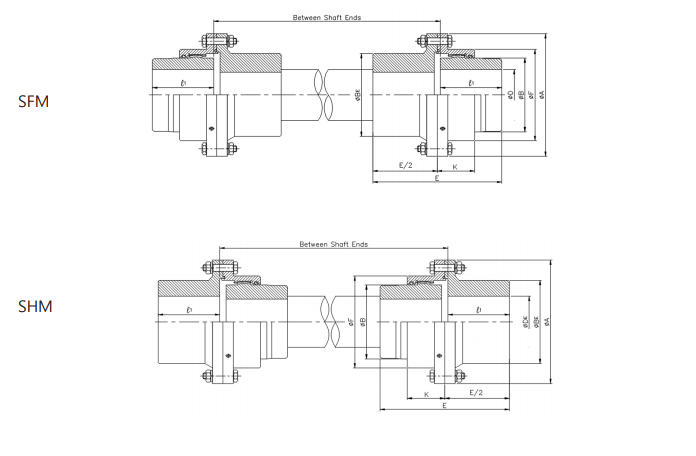

Bản vẽ ký thuật SFM

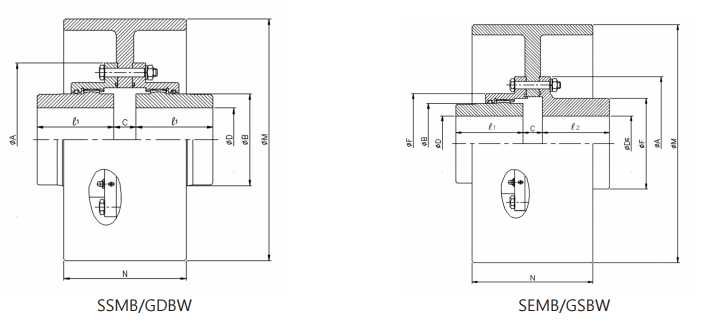

BẢN VẼ KỸ THUẬT SSMB/GDBW

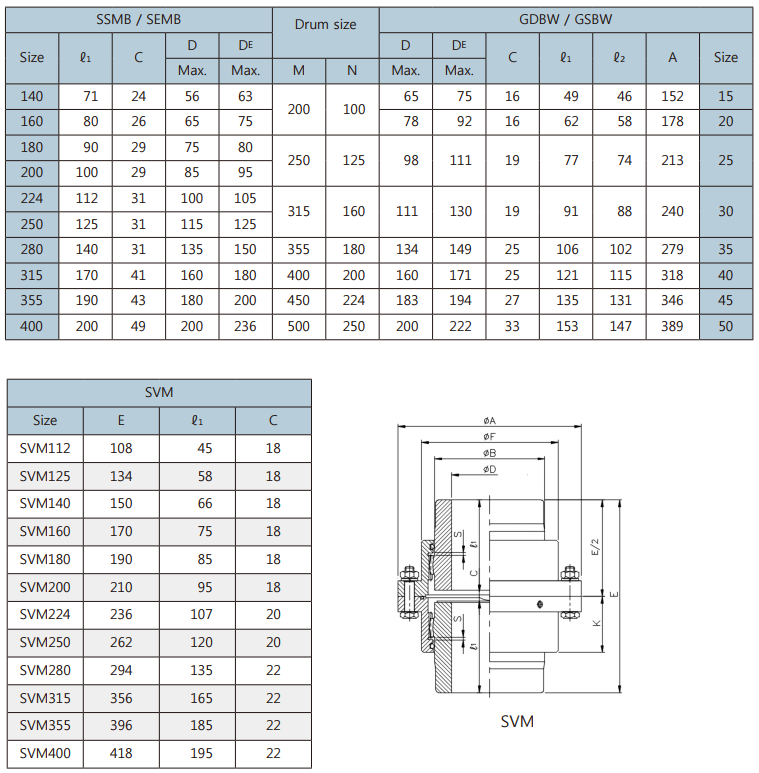

thông số kỹ thuật 2

thông số kỹ thuật 3

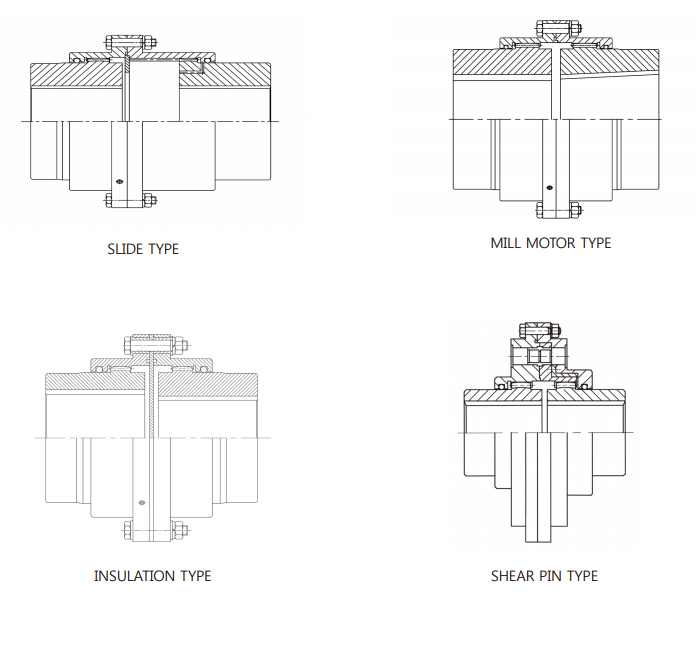

Bản vẽ kỹ thuật
