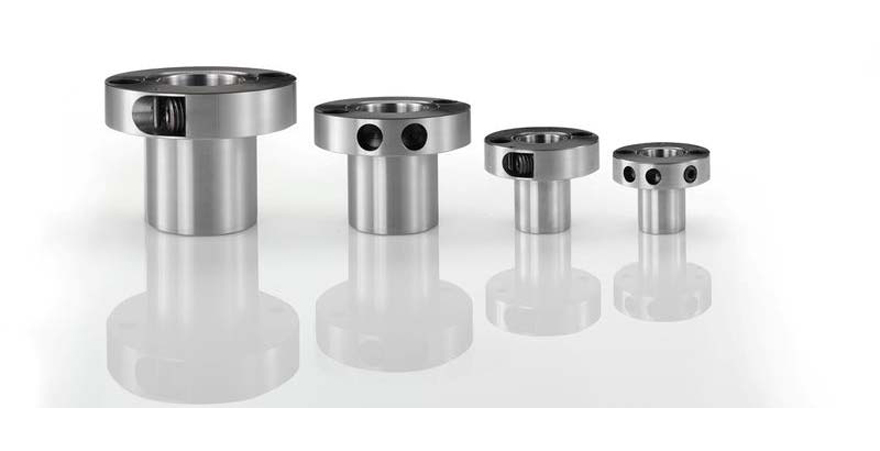

Khớp nối thủy lực ETP-Power côn đơn hiệu suất cao

Mã sku: ETP-POWER

Liên hệ

Nhà sản xuất: ETP, Thụy Điển

Hỗ trợ kỹ thuật

Mai Văn Thọ (Mr. Thomas) - Sales Engineer

Di động: +84 906.354339

Email: tho.kiduco@gmail.com

Hydraulic Hub-Shaft connections - Single screw mounting: ETP POWER

Khớp nối côn đơn nối bích ETP-Power là một kết nối thủy lực với độ chính xác rất cao, chịu tải cao và có hiệu suất cao nhất trong nhóm kết nối shaft - hub ETP single screw mounting. ETP-Power được thiết kế nhỏ gọn cho các ứng dụng cần thay đổi hoặc điều chỉnh trục nhanh chóng và chính xác. Có sẵn các kích thước trục tiêu chuẩn 15-40mm. Runout ≤ 0,03 mm.

Cấu tạo khớp nối thủy lực ETP-POWER bao gồm một ống bọc bằng thép cứng có thành đôi chứa đầy chất dẫn thủy lực và một đầu mặt bích. Phần mặt bích có chứa cơ cấu co giãn chịu áp lực vít côn tháo siết, bao gồm: 1 vít côn, 1 lỗ khoan ren trong dạng piston, 1 gioăng kim loại tiếp xúc trực tiếp với chất dẫn thủy lực, 1 vít chặn để ngăn việc nới lỏng hoàn toàn vít côn, 2 lỗ khoan để khóa thành phần khác lên mặt bích, 2 lỗ khoan cân bằng.

Kích thước bên trong cực kỳ mỏng cho phép thiết kế nhỏ gọn với trọng lượng thấp. Cơ chế co giãn chịu áp lực của khớp nối ETP Power được thiết kế cho hơn 200 - 500 lần tháo lắp tùy thuộc vào kích thước.

Cách tháo lắp khớp nối: Khi vít côn được siết chặt vào thân khớp nối, chất dẫn thủy lực chịu nén làm cho ống bọc có thành đôi sẽ giãn ra đồng nhất so với trục, tạo một khớp cứng giữa shaft - hub. Khi tháo khớp nối, chỉ cần nới lỏng vít côn, khớp nối ETP-Power quay trở lại với các kích thước như ban đầu.

Nguyên lý thủy lực độc quyền của ETP mang lại một số lợi thế lớn:

  • Khớp nối ma sát thủy lực, lắp đặt / tháo dỡ nhanh chóng, chỉ cần vặn chặt duy nhất một con vít.

  • Độ đồng tâm cực tốt, giữ độ ổn định qua nhiều lần tháo lắp, không chuyển động dọc trục.

  • Vít được siết chặt hướng tâm vào trục, tiết kiệm không gian dọc trục, high radial load capacity.

  • Thiết kế hoàn thiện nhỏ gọn.

Tổng quan về kết nối trục Shaft - Hub, lựa chọn khớp nối ETP phù hợp:

Nguyên tắc thiết kế của hãng ETP dựa trên nguyên lý thủy lực: thiết kế nhỏ gọn, lắp ráp nhanh, điều chỉnh dễ dàng, hoạt động tốt, không làm hỏng bề mặt tiếp xúc và dễ tháo dỡ. Những tính năng này rất quan trọng trong các kết nối shaft - hub hiện đại.

Với yêu cầu ngày càng tăng về việc giảm kích thước máy, chạy máy / cân bằng tốt hơn, tốc độ máy tăng, thời gian ngừng hoạt động ngắn hơn, tăng độ chính xác. Do đó, khớp nối thủy lực ETP được lựa chọn ngày càng nhiều với nhiều dạng thiết kế khác nhau. Bài viết kỹ thuật tham khảo về các loại khớp nối của hãng ETP:

Khớp nối thủy lực ETP-Power côn đơn hiệu suất cao Khớp nối thủy lực ETP-Power côn đơn hiệu suất cao single screw mounting

Bảng thông số kỹ thuật khớp nối ETP-Power

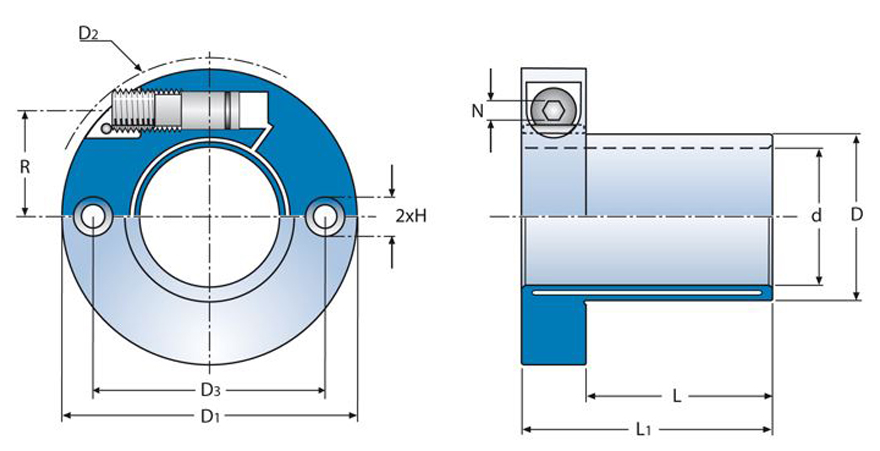

ETP-Power Drawing ETP-Power Series
Part No. d (mm) D (mm) D1 (mm) D2 (mm) L (mm) L1 (mm) M Nm Fa kN Fr kN Dim. R N Ma Nm 2xH D3 Screw Dim. J Weight (kg)
ETP-POWER-15 15,00 20 51 55 21 35 60 7 2,0 M10 17,1 5 8 36,0 M5 0,06 0,19
ETP-POWER-19 19,00 26 54 58 27 41 100 8 4,0 M10 18,2 5 8 40,0 M5 0,08 0,23
ETP-POWER-0,75in 19,05 26 54 58 27 41 100 8 4,0 M10 18,2 5 8 40,0 M5 0,08 0,23
ETP-POWER-20 20,00 27 55 59 28 42 130 11 4,0 M10 18,9 5 8 41,0 M5 0,09 0,24
ETP-POWER-22 22,00 29 58 62 29 43 210 15 4,8 M10 20,5 5 8 41,0 M5 0,11 0,27
ETP-POWER-24 24,00 32 64 70 33 47 230 15 5,6 M10 22,7 5 8 48,0 M6 0,17 0,34
ETP-POWER-25 25,00 33 67 72 34 48 300 20 6,0 M10 23,2 5 8 50,0 M6 0,21 0,38
ETP-POWER-1in 25,40 33 67 72 34 48 300 20 6,0 M10 23,2 5 8 50,0 M6 0,21 0,38
ETP-POWER-28 28,00 37 70 76 35 49 325 20 7,2 M10 24,9 5 8 53,5 M6 0,26 0,43
ETP-POWER-30 30,00 39 72 80 36 50 530 26 8,0 M10 26,0 5 8 55,5 M6 0,29 0,45
ETP-POWER-1,25in 31,75 43 85 92 38 58 550 26 8,8 M16 31,0 8 25 64,5 M8 0,73 0,82
ETP-POWER-32 32,00 43 85 92 38 58 550 26 8,8 M16 31,0 8 25 64,5 M8 0,73 0,82
ETP-POWER-35 35,00 46 88 94 40 60 900 40 10,0 M16 32,4 8 25 67,0 M8 0,85 0,88
ETP-POWER-38 38,00 50 90 96 44 64 1150 47 11,2 M16 33,1 8 25 70,0 M8 0,94 0,92
ETP-POWER-1,5in 38,10 50 90 96 44 64 1150 47 11,2 M16 33,1 8 25 70,0 M8 0,94 0,92
ETP-POWER-40 40,00 53 91 96 47 67 1200 47 12,0 M16 34,2 8 25 72,0 M8 1,00 1,00
ETP-POWER-1,75in 44,45 58 103 114 51 71 1600 70 14,0 M16 37,9 8 25 80,5 M8 1,30 1,30
