Khóa trục côn, khóa trục thủy lực ETP-Classic

Mã sku: ETP-CLASSIC

Liên hệ

Nhà sản xuất: ETP, Thụy Điển

Hỗ trợ kỹ thuật

Mai Văn Thọ (Mr. Thomas) - Sales Engineer

Di động: +84 906.354339

Email: tho.kiduco@gmail.com

Hydraulic Hub-Shaft connections - Multiple screw mounting: ETP CLASSIC

Khóa trục côn, khóa trục thủy lực ETP-Classic là một kết nối thủy lực đa côn phổ biến nhất trong nhóm kết nối shaft - hub ETP multiple screw mounting. ETP-Classic được sử dụng trong nhiều ứng dụng thông thường khác nhau: lắp pulley băng tải, trục cam, bánh răng, đòn bẩy, cánh tay máy robot,... Có sẵn các kích thước trục tiêu chuẩn 15-100mm. Runout 0,03 mm - 0,06mm. Cũng có sẵn phiên bản có đế, phiên bản ngắn (type S), phiên bản thép không gỉ (type R) dùng cho ngành chế biến và thực phẩm.

Cấu tạo khóa trục thủy lực ETP-CLASSIC bao gồm một ống bọc bằng thép cứng có thành đôi chứa đầy chất dẫn thủy lực, vòng đệm hình chữ V từ chất dẻo POM, piston thép, mặt bích áp lực, và nhiều vít kẹp đầu lục giác.

Cơ chế co giãn chịu áp lực của khớp nối ETP Classic được thiết kế cho 100 lần tháo lắp (type R: 50 lần). Số lượng vít côn nhỏ với momen xoắn thắt chặt thấp, giúp quy trình tháo / lắp dễ dàng và nhanh chóng.

Cách tháo lắp khớp nối: Khi vít côn được siết chặt lần lượt vào thân khóa trục, chất dẫn thủy lực chịu nén làm cho ống bọc có thành đôi sẽ giãn ra đồng nhất so với trục, tạo một khớp cứng giữa shaft - hub. Khi tháo khớp nối, chỉ cần nới lỏng lần lượt các vít côn, khớp nối ETP-Classic quay trở lại với các kích thước như ban đầu.

Nguyên lý thủy lực độc quyền của ETP mang lại một số lợi thế lớn:

  • Khớp nối ma sát thủy lực, lắp đặt / tháo dỡ nhanh chóng.

  • Độ đồng tâm cực tốt, giữ độ ổn định qua nhiều lần tháo lắp.

  • Momen xoắn thắt chặt thấp và số lượng vít nhỏ giúp việc lắp dễ dàng.

  • Thiết kế hoàn thiện nhỏ gọn.

Tổng quan về kết nối trục Shaft - Hub, lựa chọn khớp nối ETP phù hợp:

Nguyên tắc thiết kế của hãng ETP dựa trên nguyên lý thủy lực: thiết kế nhỏ gọn, lắp ráp nhanh, điều chỉnh dễ dàng, hoạt động tốt, không làm hỏng bề mặt tiếp xúc và dễ tháo dỡ. Những tính năng này rất quan trọng trong các kết nối shaft - hub hiện đại.

Với yêu cầu ngày càng tăng về việc giảm kích thước máy, chạy máy / cân bằng tốt hơn, tốc độ máy tăng, thời gian ngừng hoạt động ngắn hơn, tăng độ chính xác. Do đó, khớp nối thủy lực ETP được lựa chọn ngày càng nhiều với nhiều dạng thiết kế khác nhau. Bài viết kỹ thuật tham khảo về các loại khớp nối của hãng ETP:

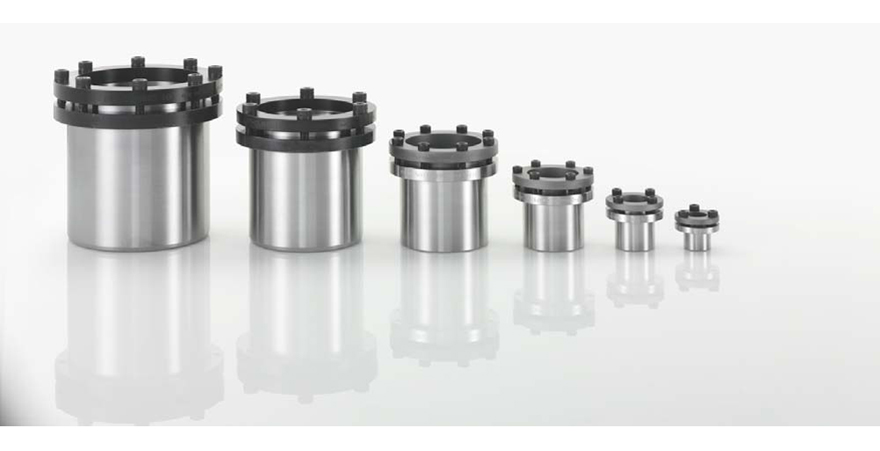

Khóa trục côn, khóa trục thủy lực ETP-Classic Khóa trục côn, khóa trục thủy lực ETP-Classic multiple screw mounting

Bảng thông số kỹ thuật khớp nối ETP-Classic

ETP-Classic Drawing ETP-Classic Series
Part No. d (mm) D (mm) D1 (mm) D2 (mm) L (mm) L1 (mm) L2 (mm) M Nm Fa kN No. Dim. Tt Nm J Weight (kg)
ETP-CLASSIC-15 15,0000 23 38 28,5 17 30 35 55 7,3 3 M5 6 0,019 0,10
ETP-CLASSIC-19 19,0000 28 45 35,0 21 37 42 100 10,6 3 M5 8 0,045 0,17
ETP-CLASSIC-0,75in 19,0500 28 45 35,0 21 35 40 88 9,3 3 M5 8
ETP-CLASSIC-20 20,0000 28 45 35,0 22 37 42 125 12,5 3 M5 8 0,043 0,16
ETP-CLASSIC-22 22,0000 32 49 40,0 22 37 42 135 12,3 4 M5 8 0,063 0,20
ETP-CLASSIC-0,875in 22,2250 32 49 40,0 22 37 42 135 12,1 4 M5 8
ETP-CLASSIC-0,9375in 23,8125 34 49 40,0 25 39 44 175 14,7 4 M5 8
ETP-CLASSIC-24 24,0000 34 49 40,0 25 40 45 200 16,7 4 M5 8 0,066 0,20
ETP-CLASSIC-25 25,0000 34 49 40,0 27 43 48 250 20,0 4 M5 8 0,067 0,20
ETP-CLASSIC-1in 25,4000 35 51 41,5 27 41 46 195 16,2 4 M5 8
ETP-CLASSIC-28 28,0000 39 55 46,0 29 45 50 300 21,4 4 M5 8 0,112 0,27
ETP-CLASSIC-1,125in 28,5750 39 55 46,0 29 43 48 280 19,5 4 M5 8
ETP-CLASSIC-30 30,0000 41 57 47,5 32 47 52 420 28,0 4 M5 8 0,133 0,30
ETP-CLASSIC-1,1875in 30,1625 41 57 47,5 32 47 52 340 22,5 4 M5 8
ETP-CLASSIC-1,25in 31,7500 43 60 50,5 34 50 55 410 26,1 4 M6 13
ETP-CLASSIC-32 32,0000 43 60 50,5 34 52 57 420 26,3 4 M5 8 0,180 0,35
ETP-CLASSIC-35 35,0000 47 63 53,5 37 55 60 650 37,1 6 M5 8 0,230 0,41
ETP-CLASSIC-1,4375in 36,5125 50 65 56,0 37 54 59 580 31,8 6 M5 8
ETP-CLASSIC-38 38,0000 50 65 56,0 41 59 64 750 39,5 6 M5 8 0,277 0,44
ETP-CLASSIC-1,5in 38,1000 52 68 59,0 41 57 62 700 36,7 6 M5 8
ETP-CLASSIC-40 40,0000 53 70 60,5 43 63 68 940 47,0 6 M5 8 0,408 0,57
ETP-CLASSIC-1,625in 41,2750 55 70 61,0 44 63 68 850 41,2 6 M5 8
ETP-CLASSIC-42 42,0000 55 70 60,5 45 65 70 940 44,8 6 M5 8 0,414 0,56
ETP-CLASSIC-1,75in 44,4500 59 77 66,5 49 67 73 1180 53,0 6 M6 13
ETP-CLASSIC-45 45,0000 59 77 66,5 49 69 75 1290 57,3 6 M6 13 0,636 0,73
ETP-CLASSIC-48 48,0000 62 80 69,5 52 73 79 1570 65,4 6 M6 13 0,761 0,80
ETP-CLASSIC-1,9375in 49,2125 65 83 72,5 52 74 80 1450 58,9 6 M6 13
ETP-CLASSIC-50 50,0000 65 83 72,5 53 76 82 1900 76,0 6 M6 13 0,943 0,91
ETP-CLASSIC-2in 50,8000 68 88 76,0 53 74 80 1620 64,3 6 M6 13
ETP-CLASSIC-55 55,0000 71 88 78,0 58 82 88 2500 90,9 8 M6 13 1,301 1,09
ETP-CLASSIC-60 60,0000 77 95 84,5 64 90 96 3400 113,0 8 M6 13 1,959 1,40
ETP-CLASSIC-2,4375in 61,9125 81 99 88,0 60 85 91 2800 90,5 8 M6 13
ETP-CLASSIC-2,5in 63,5000 84 107 93,0 62 86 94 3100 97,6 6 M8 32
ETP-CLASSIC-65 65,0000 84 102 91,0 68 96 102 3500 108,0 8 M6 13 2,780 1,72
ETP-CLASSIC-70 70,0000 90 113 99,0 72 99 107 5200 149,0 6 M8 32 4,035 2,09
ETP-CLASSIC-2,9375in 74,6125 95 118 104,0 85 108 116 5300 153,0 6 M8 32
ETP-CLASSIC-75 75,0000 95 118 104,0 85 114 122 6300 168,0 6 M8 32 5,500 2,51
ETP-CLASSIC-3in 76,2000 98 121 107,0 74 101 109 5300 139,1 6 M8 32
ETP-CLASSIC-80 80,0000 100 123 109,0 90 120 128 8800 220,0 6 M8 32 8,100 2,68
ETP-CLASSIC-85 85,0000 106 129 115,0 95 125 133 8800 207,0 6 M8 32 9,500 3,09
ETP-CLASSIC-90 90,0000 112 135 121,0 100 133 141 11000 244,0 8 M8 32 12,200 3,52
ETP-CLASSIC-95 95,0000 120 143 129,0 105 139 147 12800 269,0 8 M8 32 17,100 4,46
ETP-CLASSIC-100 100,0000 125 148 134,0 110 145 153 15500 310,0 8 M8 32 19,950 4,87
ETP-CLASSIC-4in 101,6000 130 155 141,0 97 128 136 12500 264,0 8 M8 32
