Mã sku: ETP-EXPRESS-R
Nhà sản xuất: ETP, Thụy Điển
Hỗ trợ kỹ thuật
Mai Văn Thọ (Mr. Thomas) - Sales Engineer
Di động: +84 906.354339
Email: tho.kiduco@gmail.com

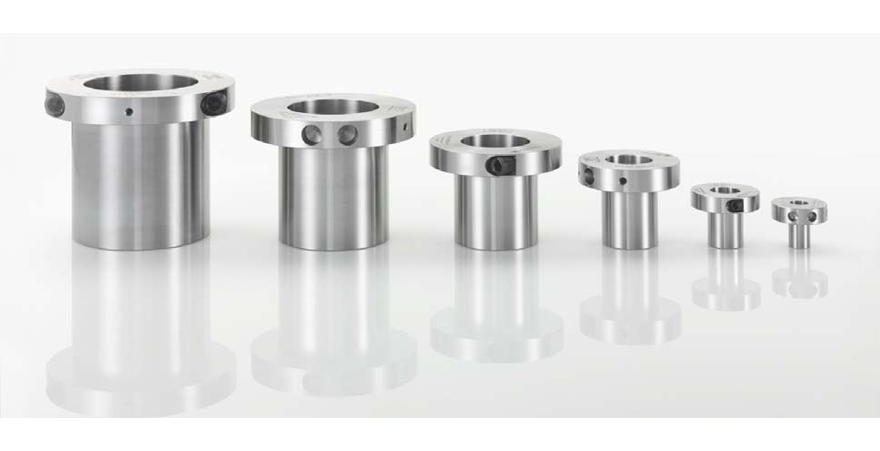

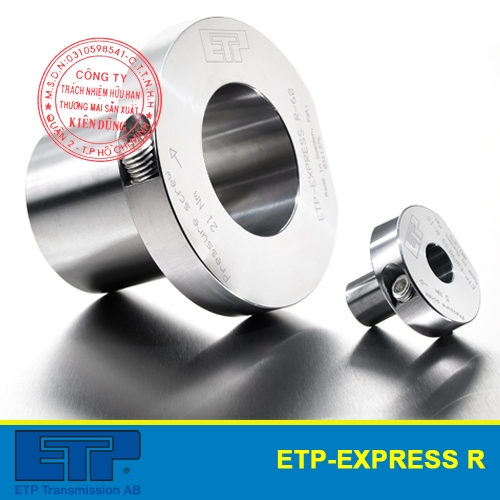

Nhu cầu từ các ngành công nghiệp thực phẩm và chế biến đang tăng lên đối với các kết nối shaft - hub bằng thép không gỉ. Khớp nối côn đơn nối bích ETP-Express R được làm bằng thép không gỉ, có thiết kế tương tự như khớp nối ETP-Express, là một kết nối thủy lực với độ chính xác rất cao. ETP-Express R được thiết kế nhỏ gọn cho các ứng dụng cần thay đổi hoặc điều chỉnh trục nhanh chóng và chính xác. Có sẵn các kích thước trục tiêu chuẩn 15-80mm. Runout ≤ 0,02 mm. Thiết kế mặt bích phẳng cho phép dễ dàng vệ sinh, rất cần thiết cho quá trình chế biến thực phẩm.
Cấu tạo khớp nối thủy lực ETP-EXPRESS R bao gồm một ống bọc bằng thép cứng không gỉ có thành đôi chứa đầy chất dẫn thủy lực và một đầu mặt bích. Phần mặt bích có chứa cơ cấu co giãn chịu áp lực vít côn tháo siết, bao gồm: 1 vít côn bằng thép không gỉ, 1 lỗ khoan ren trong dạng piston, 1 gioăng kim loại tiếp xúc trực tiếp với chất dẫn thủy lực, 2 lỗ khoan cân bằng.
Kích thước bên trong cực kỳ mỏng cho phép thiết kế nhỏ gọn với trọng lượng thấp. Cơ chế co giãn chịu áp lực của khớp nối ETP Express R được thiết kế cho hơn 200 - 800 lần tháo lắp tùy thuộc vào kích thước.

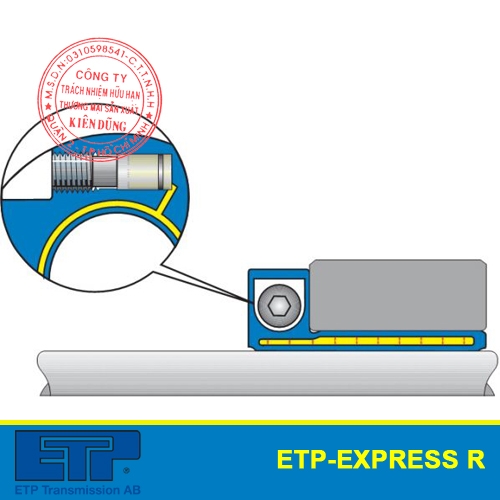

Cách tháo lắp khớp nối: Khi vít côn được siết chặt vào thân khớp nối, chất dẫn thủy lực chịu nén làm cho ống bọc có thành đôi sẽ giãn ra đồng nhất so với trục, tạo một khớp cứng giữa shaft - hub. Khi tháo khớp nối, chỉ cần nới lỏng vít côn, khớp nối ETP-Express R quay trở lại với các kích thước như ban đầu (hoạt động giống như ETP-Express).
Nguyên lý thủy lực độc quyền của ETP mang lại một số lợi thế lớn, khớp nối ETP-Express R có các tính năng và lợi ích như ETP-Express:
Khớp nối ma sát thủy lực, lắp đặt / tháo dỡ nhanh chóng, chỉ cần vặn chặt duy nhất một con vít.
Độ đồng tâm cực tốt, giữ độ ổn định qua nhiều lần tháo lắp, không chuyển động dọc trục.
Vít được siết chặt hướng tâm vào trục, tiết kiệm không gian dọc trục.
Thiết kế hoàn thiện nhỏ gọn.
Chống ăn mòn: tất cả các chi tiết của ETP-Express R tiếp xúc với môi trường đều được làm bằng thép không gỉ.
Dễ dàng làm sạch, chất dẫn thủy lực và chất bôi trơn vít côn cũng được chấp thuận, đáp ứng các yêu cầu thiết yếu trong ngành chế biến và thực phẩm.
Phiên bản đặc biệt mạ Nikel (ETP-Express C)
Nguyên tắc thiết kế của hãng ETP dựa trên nguyên lý thủy lực: thiết kế nhỏ gọn, lắp ráp nhanh, điều chỉnh dễ dàng, hoạt động tốt, không làm hỏng bề mặt tiếp xúc và dễ tháo dỡ. Những tính năng này rất quan trọng trong các kết nối shaft - hub hiện đại.
Với yêu cầu ngày càng tăng về việc giảm kích thước máy, chạy máy / cân bằng tốt hơn, tốc độ máy tăng, thời gian ngừng hoạt động ngắn hơn, tăng độ chính xác. Do đó, khớp nối thủy lực ETP được lựa chọn ngày càng nhiều với nhiều dạng thiết kế khác nhau. Bài viết kỹ thuật tham khảo về các loại khớp nối của hãng ETP:

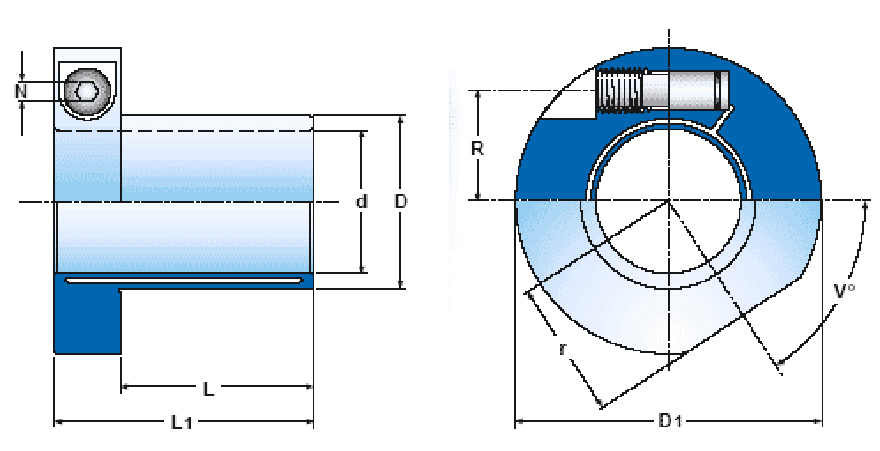

| Part No. | d (mm) | D (mm) | D1 (mm) | D2 (mm) | L (mm) | L1 (mm) | M Nm | Fa kN | Fr kN | Dim. | R | N | Ma Nm | J | Weight (kg) | |
| ETP-EXPRESS-C-15 | 15,0000 | 18 | 46,0 | 25 | 39 | 19,9 | 53,0 | 46 | 6,1 | 0,5 | M10 | 15,1 | 5 | 5 | 0,04 | 0,16 |
| ETP-EXPRESS-R-15 | 15,0000 | 18 | 46,0 | 25 | 39 | 19,9 | 53,0 | 46 | 6,1 | 0,5 | M10 | 15,1 | 5 | 5 | 0,04 | 0,16 |
| ETP-EXPRESS-R-0,625in | 15,8750 | 19 | 47,0 | 26 | 40 | 20,3 | 54,0 | 53 | 5,5 | 0,5 | M10 | 15,6 | 5 | 5 | 0,05 | 0,17 |
| ETP-EXPRESS-R-0,75in | 19,0500 | 23 | 50,5 | 28 | 42 | 21,9 | 55,0 | 85 | 7,3 | 1,0 | M10 | 17,4 | 5 | 5 | 0,06 | 0,20 |
| ETP-EXPRESS-C-20 | 20,0000 | 24 | 51,5 | 30 | 44 | 22,6 | 56,0 | 110 | 9,1 | 1,0 | M10 | 18,0 | 5 | 5 | 0,07 | 0,21 |
| ETP-EXPRESS-R-20 | 20,0000 | 24 | 51,5 | 30 | 44 | 22,6 | 56,0 | 110 | 9,1 | 1,0 | M10 | 18,0 | 5 | 5 | 0,07 | 0,21 |
| ETP-EXPRESS-R-0,875in | 22,2250 | 27 | 55,5 | 32 | 46 | 24,4 | 57,0 | 130 | 9,6 | 1,0 | M10 | 19,3 | 5 | 5 | 0,10 | 0,25 |
| ETP-EXPRESS-C-25 | 25,0000 | 30 | 58,0 | 35 | 49 | 25,8 | 58,0 | 230 | 15,0 | 1,5 | M10 | 20,8 | 5 | 5 | 0,12 | 0,27 |
| ETP-EXPRESS-R-25 | 25,0000 | 30 | 58,0 | 35 | 49 | 25,8 | 58,0 | 230 | 15,0 | 1,5 | M10 | 20,8 | 5 | 5 | 0,12 | 0,27 |
| ETP-EXPRESS-R-1in | 25,4000 | 31 | 59,0 | 35 | 49 | 26,1 | 58,0 | 190 | 12,0 | 1,5 | M10 | 21,2 | 5 | 5 | 0,13 | 0,29 |
| ETP-EXPRESS-R-1,125in | 28,5750 | 35 | 63,5 | 39 | 53 | 28,5 | 59,0 | 290 | 16,0 | 1,8 | M10 | 23,0 | 5 | 5 | 0,18 | 0,35 |
| ETP-EXPRESS-C-30 | 30,0000 | 36 | 64,5 | 40 | 54 | 29,1 | 59,0 | 380 | 21,0 | 2,0 | M10 | 23,6 | 5 | 5 | 0,19 | 0,35 |
| ETP-EXPRESS-R-30 | 30,0000 | 36 | 64,5 | 40 | 54 | 29,1 | 59,0 | 380 | 21,0 | 2,0 | M10 | 23,6 | 5 | 5 | 0,19 | 0,35 |
| ETP-EXPRESS-R-1,25in | 31,7500 | 39 | 68,5 | 42 | 56 | 31,1 | 58,0 | 430 | 22,0 | 2,2 | M10 | 24,8 | 5 | 5 | 0,25 | 0,42 |
| ETP-EXPRESS-R-1,375in | 34,9250 | 42 | 73,0 | 45 | 59 | 31,9 | 60,5 | 640 | 30,0 | 2,5 | M10 | 26,4 | 5 | 5 | 0,31 | 0,47 |
| ETP-EXPRESS-R-35 | 35,0000 | 42 | 73,0 | 45 | 59 | 33,7 | 58,0 | 640 | 30,0 | 2,5 | M10 | 26,4 | 5 | 5 | 0,32 | 0,48 |
| ETP-EXPRESS-R-1,5in | 38,1000 | 46 | 84,5 | 52 | 72 | 36,6 | 58,0 | 890 | 38,0 | 2,8 | M16 | 31,0 | 8 | 21 | 0,76 | 0,84 |
| ETP-EXPRESS-C-40 | 40,0000 | 48 | 86,5 | 55 | 75 | 37,7 | 59,0 | 1100 | 45,0 | 3,0 | M16 | 32,0 | 8 | 21 | 0,84 | 0,88 |
| ETP-EXPRESS-R-40 | 40,0000 | 48 | 86,5 | 55 | 75 | 37,7 | 59,0 | 1100 | 45,0 | 3,0 | M16 | 32,0 | 8 | 21 | 0,84 | 0,88 |
| ETP-EXPRESS-R-1,75in | 44,4500 | 54 | 93,0 | 58 | 78 | 41,1 | 61,0 | 1400 | 51,0 | 3,5 | M16 | 34,8 | 8 | 21 | 1,19 | 1,08 |
| ETP-EXPRESS-R-45 | 45,0000 | 54 | 93,0 | 58 | 78 | 41,1 | 59,0 | 1400 | 51,0 | 3,5 | M16 | 34,8 | 8 | 21 | 1,17 | 1,05 |
| ETP-EXPRESS-R-1,9375in | 49,2125 | 60 | 98,5 | 60 | 80 | 43,7 | 62,0 | 1900 | 63,0 | 4,5 | M16 | 37,5 | 8 | 21 | 1,55 | 1,25 |
| ETP-EXPRESS-C-50 | 50,0000 | 60 | 98,5 | 60 | 80 | 43,7 | 60,0 | 1900 | 63,0 | 4,5 | M16 | 37,5 | 8 | 21 | 1,52 | 1,20 |
| ETP-EXPRESS-R-50 | 50,0000 | 60 | 98,5 | 60 | 80 | 43,7 | 60,0 | 1900 | 63,0 | 4,5 | M16 | 37,5 | 8 | 21 | 1,52 | 1,20 |
| ETP-EXPRESS-R-2in | 50,8000 | 61 | 101,5 | 60 | 80 | 45,2 | 60,0 | 1900 | 62,0 | 4,5 | M16 | 38,0 | 8 | 21 | 1,72 | 1,28 |
| ETP-EXPRESS-R-60 | 60,0000 | 73 | 115,5 | 70 | 90 | 53,3 | 59,0 | 3300 | 90,0 | 5,3 | M16 | 43,3 | 8 | 21 | 3,17 | 1,85 |
| ETP-EXPRESS-R-70 | 70,0000 | 85 | 135,5 | 85 | 109 | 62,0 | 59,0 | 5600 | 130,0 | 6,4 | M20 | 50,8 | 10 | 39 | 7,12 | 3,04 |
| ETP-EXPRESS-R-80 | 80,0000 | 97 | 145,5 | 95 | 119 | 65,9 | 61,0 | 8700 | 180,0 | 7,5 | M20 | 56,3 | 10 | 39 | 10,35 | 3,75 |
