Khớp Nối Bánh Răng (Gear Coupling) Là Gì?

Đăng ngày 30/03/2026 - KIDUCO Kiên Dũng

Khớp nối răng là một loại khớp nối cơ khí được sử dụng để kết nối hai trục quay và truyền mô-men xoắn giữa chúng. Trong bài viết này, KIDUCO sẽ chia sẻ cấu tạo, đặc điểm và những lưu ý khi lựa chọn khớp nối bánh răng tương thích với máy móc trong nhà máy.

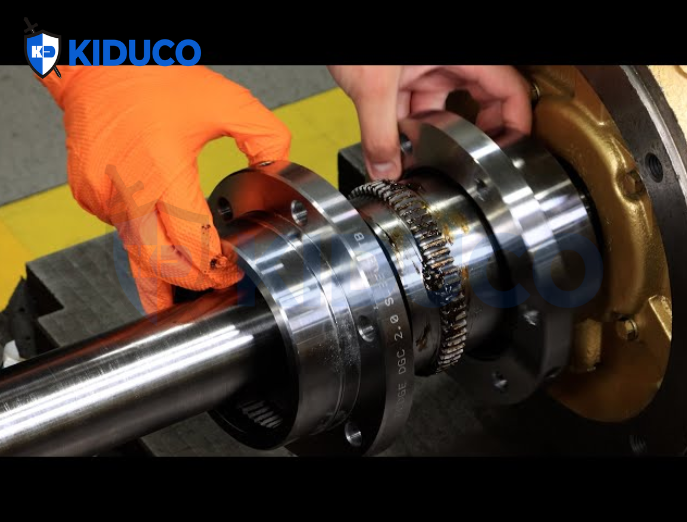

Khớp Nối Bánh Răng (Gear Coupling)

1. Tìm hiểu cấu tạo khớp nối bánh răng

Khớp nối răng (Gear Coupling) là một loại khớp nối cơ khí dùng để kết nối hai trục và truyền mô-men xoắn trong hệ thống truyền động công nghiệp. Loại khớp nối này thuộc nhóm khớp nối linh hoạt, truyền tải lớn và bù sai lệch trục.

Cấu tạo cơ bản của khớp nối bánh răng gồm:

Hub (bánh răng ngoài): gắn vào trục máy, có răng ngoài để truyền mô-men xoắn.
Sleeve (vỏ khớp nối): phần vỏ có răng trong ăn khớp với hub.
Răng dạng crowned: bề mặt răng được bo cong giúp bù sai lệch góc giữa hai trục.
Hệ thống bôi trơn: sử dụng mỡ hoặc dầu để giảm ma sát và hạn chế mài mòn.

Thông thường, khớp nối răng có hai dạng thiết kế phổ biến là flanged sleeve (dạng mặt bích) và continuous sleeve (dạng ống liền). Ngoài ra, một số ứng dụng còn sử dụng khớp nối răng một khớp (single joint) để kết nối hai trục gần như đồng trục, bù các sai lệch nhỏ phát sinh trong quá trình lắp đặt.

Khớp nối răng gồm hai bộ phận chính:

Hai bánh răng (hub): Mỗi bánh răng được lắp vào một đầu trục, các răng được thiết kế để ăn khớp với nhau để truyền mô-men xoắn.
Vỏ khớp nối (sleeve): Phần vỏ bao bọc bên ngoài giữ hai bánh răng liên kết với nhau, tạo thành một cụm khớp nối hoàn chỉnh.

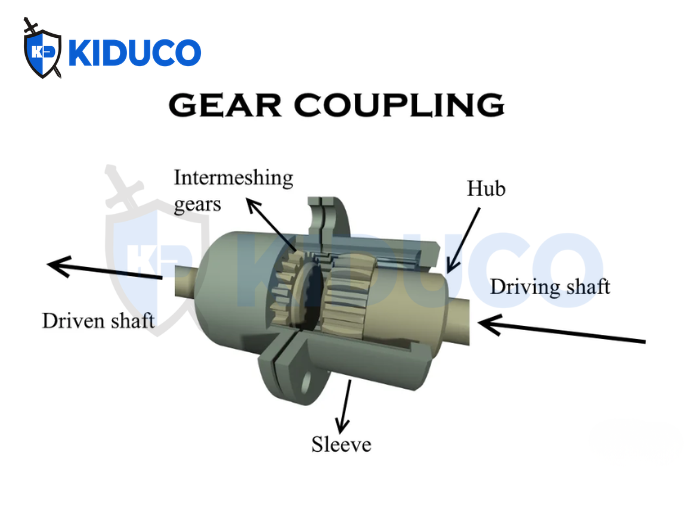

Cấu tạo cơ bản của khớp nối bánh răng

2. Các sản phẩm khớp nối bánh răng có tại KIDUCO

Hiện nay, KIDUCO (Kiên Dũng) cung cấp nhiều dòng khớp nối bánh răng (Gear Coupling) từ các thương hiệu uy tín, đáp ứng nhu cầu truyền động trong nhiều ngành công nghiệp khác nhau. Một số sản phẩm tiêu biểu gồm:

KCP Gear Coupling

Khớp nối bánh răng KCP thuộc dòng khớp nối linh động, có khả năng bù sai lệch trục nhỏ phát sinh do sai số lắp đặt, biến dạng trục hoặc điều kiện vận hành. Sản phẩm có thiết kế nhỏ gọn nhưng vẫn truyền tải mô-men xoắn lớn nhờ kết cấu hợp kim cường độ cao. Bề mặt răng được xử lý shot peening giúp tăng độ bền, chống mài mòn và kéo dài tuổi thọ sử dụng.

>>> Xem thêm sản phẩm tại Kiên Dũng: Khớp nối bánh răng KCP Gear Coupling

JAC Gear Coupling

Khớp nối bánh răng JAC có thiết kế gọn nhẹ nhưng khả năng chịu tải cao. Nhờ biên dạng răng crowned profile, sản phẩm giúp giảm rung động, hạn chế tiếng ồn và tăng độ bền khi vận hành ở tốc độ cao. Ngoài ra, khớp nối JAC còn có đặc điểm không độ rơ (backlash-free) và khả năng bù sai lệch trục tốt, phù hợp với các hệ thống yêu cầu độ chính xác cao.

>>> Xem thêm sản phẩm tại Kiên Dũng: Khớp nối bánh răng JAC Gear Coupling

Rathi Gear Coupling

Khớp nối bánh răng Rathi nổi bật với thiết kế nhỏ gọn, khả năng truyền công suất lớn so với trọng lượng. Sản phẩm có độ rơ thấp, cho phép bù sai lệch góc, song song và dọc trục, đồng thời phù hợp làm việc trong môi trường nhiệt độ lên đến khoảng 120°C (có thể cao hơn khi sử dụng loại dầu hoặc mỡ bôi trơn phù hợp).

>>> Xem thêm sản phẩm tại Kiên Dũng: Các loại khớp nối trục Rathi Lovejoy

KTR GEARex Gear Coupling

Khớp nối răng vỏ thép GEARex của KTR là dòng khớp nối toàn bộ bằng thép với kích thước nhỏ gọn nhưng có thể truyền mô-men xoắn lớn lên đến 135.000 Nm. Sản phẩm được bôi trơn bằng mỡ, sử dụng vòng đệm O-ring tiêu chuẩn quốc tế giúp tăng độ kín và tuổi thọ vận hành. GEARex được ứng dụng rộng rãi trong các hệ thống truyền động như máy bơm, máy nén khí, nhà máy thép và thiết bị cơ khí công nghiệp.

>>> Xem thêm sản phẩm tại Kiên Dũng: Khớp nối răng vỏ thép KTR

Kyushu Hasec NS Series

Khớp nối trục NS Series của Kyushu Hasec (Nhật Bản) được thiết kế cho các hệ truyền động yêu cầu mô-men xoắn lớn và độ ổn định cao. Nhờ cấu trúc bánh răng đặc biệt, sản phẩm mang lại hiệu suất truyền lực tốt và độ bền cao trong quá trình vận hành.

>>> Xem thêm sản phẩm tại Kiên Dũng: Khớp nối bánh răng dòng NS Kyushu Hasec Gear Coupling

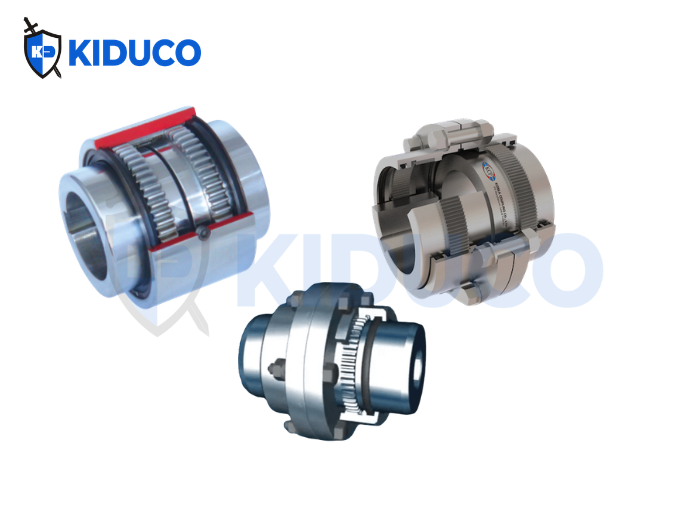

Các sản phẩm khớp nối bánh răng có tại KIDUCO

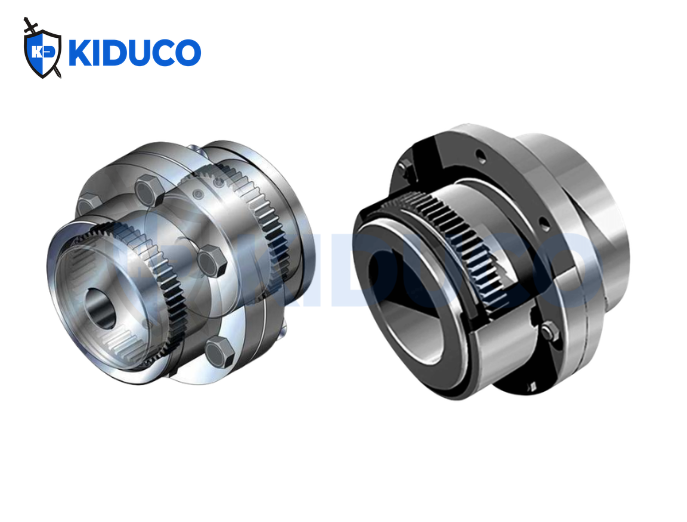

3. Lưu ý khi lựa chọn khớp nối bánh răng

Việc lựa chọn khớp nối bánh răng là kết nối hai trục lại với nhau nên cần đánh giá đúng các yêu cầu kỹ thuật của hệ thống. Khi lựa chọn, cần lưu ý một số yếu tố sau:

Xác định đúng mô-men xoắn làm việc và nên xem xét thêm các yếu tố như tải va đập, rung động và độ cứng xoắn để tránh tình trạng khớp nối bị mòn, nứt hoặc gãy.
Hai trục cần được căn chỉnh đúng tâm vì sai lệch lớn có thể gây rung động, tiếng ồn, rò rỉ mỡ bôi trơn hoặc làm hỏng các bộ phận liên quan như vòng bi.
Sử dụng đúng loại mỡ hoặc dầu theo khuyến nghị và thực hiện bôi trơn định kỳ để giảm ma sát và tăng tuổi thọ khớp nối.
Cần đánh giá các yếu tố như nhiệt độ, độ ẩm, hóa chất ăn mòn hoặc bụi bẩn để lựa chọn loại khớp nối phù hợp với điều kiện vận hành.
