Khớp Nối Xoay Là Gì? Truyền Nước, Hơi, Dầu Nóng Cho Trục Quay

Đăng ngày 11/03/2026 - KIDUCO Kiên Dũng

Các hệ thống máy móc công nghiệp hiện nay có nhiều bộ phận phải vừa quay liên tục vừa cần được cấp nước làm mát, dầu truyền nhiệt hoặc hơi nóng để vận hành. Tuy nhiên, truyền lưu chất từ đường ống cố định vào trục đang quay luôn là một bài toán kỹ thuật phức tạp, đòi hỏi độ kín cao, luôn chịu áp suất và nhiệt độ lớn. Đó chính là lý do khớp nối xoay phát triển, trở thành một giải pháp chuyên dụng giúp kết nối phần tĩnh và phần quay được an toàn, liên tục và hiệu quả.

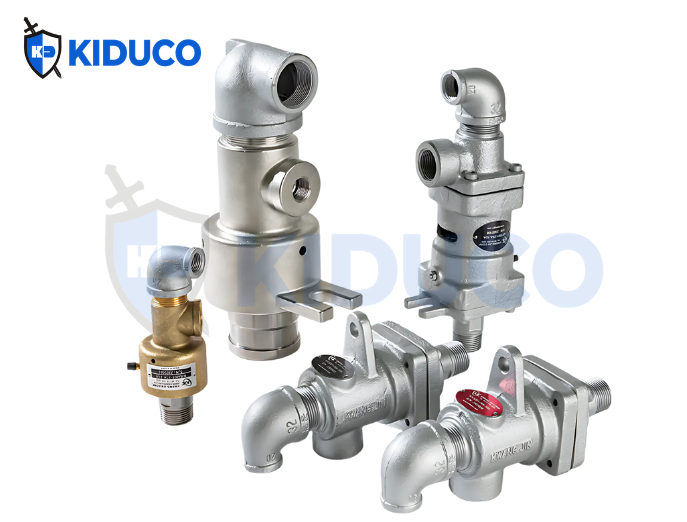

Truyền Nước, Hơi, Dầu Nóng Cho Trục Quay

1. Khớp nối xoay là gì? Tổng hợp cấu tạo và thiết kế

Khớp nối xoay (hay còn gọi là khớp nối quay – tiếng Anh: Rotary Joint hoặc Rotary Union) là thiết bị cơ khí chuyên dụng được thiết kế để truyền dẫn chất lỏng hoặc khí từ hệ thống đường ống cố định sang các bộ phận quay của máy móc công nghiệp mà vẫn kín khít tuyệt đối, không rò rỉ.

Thiết bị này ra đời nhằm giải quyết bài toán kỹ thuật quan trọng trong các hệ thống có trục quay: làm thế nào để cấp hoặc xả môi chất (nước, dầu, hơi, khí nén…) liên tục trong khi chi tiết máy vẫn đang quay với tốc độ cao. Nhờ sự kết hợp giữa kết cấu cơ khí chính xác và công nghệ làm kín tiên tiến, khớp nối xoay có thể vận hành ổn định trong điều kiện áp suất, nhiệt độ và tốc độ quay khắc nghiệt.

Về bản chất, khớp nối xoay cho phép môi chất được nén hoặc ở áp suất khí quyển đi từ phần tĩnh sang phần quay mà không làm gián đoạn quá trình sản xuất. Duy trì hiệu suất thiết bị, giảm thiểu rò rỉ, hạn chế thời gian dừng máy và giữ an toàn vận hành.

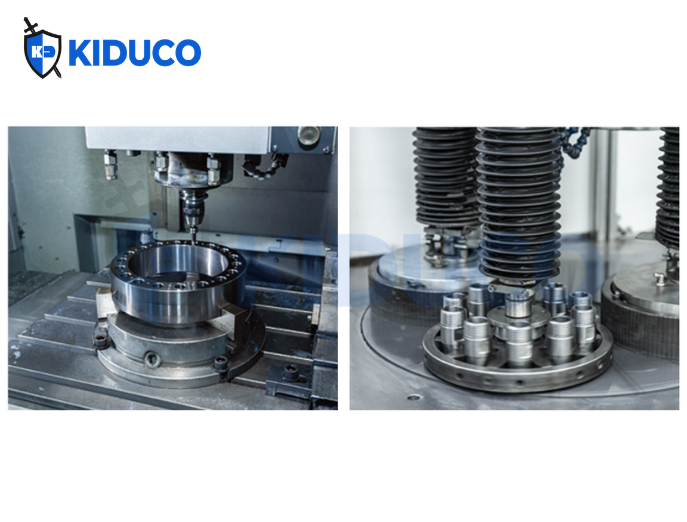

Khớp nối xoay là gì?

Cấu tạo của Rotary Joint

Vỏ ngoài (Housing):

Đây là phần thân cố định của thiết bị, có nhiệm vụ bao bọc và bảo vệ toàn bộ cụm chi tiết bên trong. Vỏ ngoài đồng thời đóng vai trò như buồng chứa môi chất, đảm bảo độ kín và ngăn chặn rò rỉ ra môi trường bên ngoài trong quá trình vận hành.

Trục quay (Rotor/Shaft):

Là bộ phận liên kết trực tiếp với chi tiết quay của máy móc. Trục có cấu tạo rỗng để cho phép môi chất như nước, dầu hoặc khí đi xuyên qua và truyền vào hệ thống đang quay một cách liên tục.

Mặt làm kín (Seal Face):

Đây là chi tiết quan trọng quyết định khả năng chống rò rỉ của khớp nối xoay. Bộ phận này tạo bề mặt tiếp xúc kín giữa phần tĩnh và phần quay, hạn chế thất thoát môi chất, đồng thời giảm ma sát và bảo vệ các chi tiết khỏi mài mòn trong quá trình hoạt động.

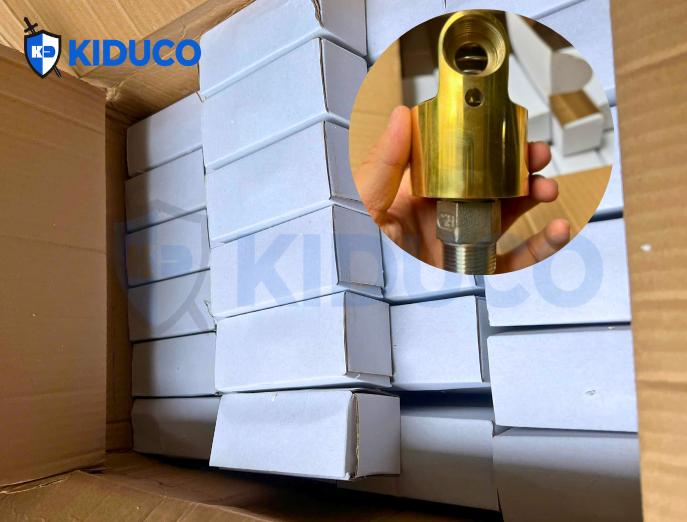

Cấu tạo của Rotary Joint

2. Phân loại khớp nối xoay

Khớp nối xoay được phân loại dựa trên môi chất sử dụng, số lượng đường dẫn và đặc điểm kết cấu ứng dụng.

2.1 Phân loại theo môi chất

Khớp nối xoay cho nước: Sử dụng trong hệ thống nước nóng/lạnh hoặc làm mát thiết bị. Vật liệu thường là inox hoặc đồng thau để tăng khả năng chống ăn mòn.
Khớp nối xoay cho khí nén: Thiết kế chịu áp suất khí cao, đảm bảo độ kín tốt, phổ biến trong dây chuyền tự động hóa.
Khớp nối xoay cho dầu nóng / hơi nước: Hoạt động ở nhiệt độ cao (trên 150°C), thường dùng trong ngành giấy, dệt, nhựa và hệ thống gia nhiệt công nghiệp.
Khớp nối xoay thủy lực: Chuyên dùng cho dầu thủy lực áp suất lớn, ứng dụng trong thiết bị nâng hạ, máy công trình và hệ thống truyền động nặng.

2.2 Phân loại theo số lượng đường dẫn

Loại đơn kênh (Single passage): Chỉ có một đường lưu chất, cấu trúc đơn giản, chi phí đầu tư thấp.
Loại đa kênh (Multi passage): Tích hợp từ hai đường dẫn trở lên, cho phép truyền đồng thời nhiều môi chất khác nhau trong cùng một cụm thiết bị.

2.3 Phân loại theo kết cấu đi kèm mục đích sử dụng

Khớp nối xoay 360°: Cho phép quay liên tục, phù hợp với máy in, robot công nghiệp và hệ thống tự động hóa.
Khớp xoay cơ khí (Swivel Joint): Thiết kế chịu tải và chống rung tốt, thường dùng trong hệ thống ống dẫn công nghiệp.
Khớp nối xoay áp suất thấp: Hoạt động dựa trên cơ chế làm kín bằng áp lực môi chất, thích hợp cho hệ thống có áp suất dưới 250 psi.

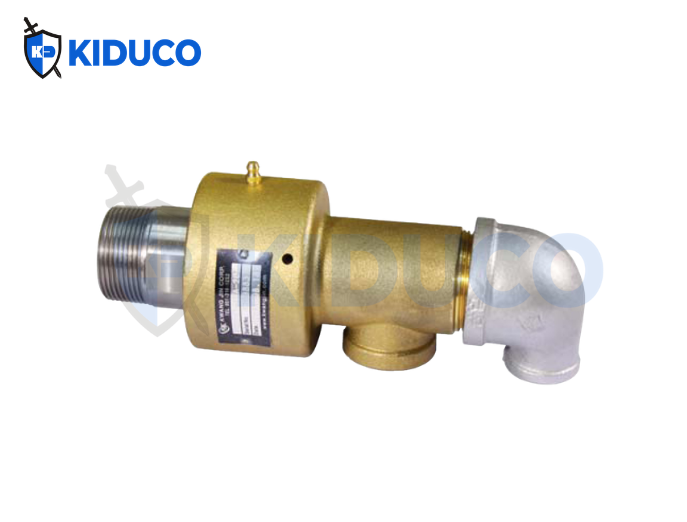

Phân loại khớp nối xoay

>>> Xem thêm sản phẩm khớp nối xoay tại Kiên Dũng: Khớp Nối Xoay

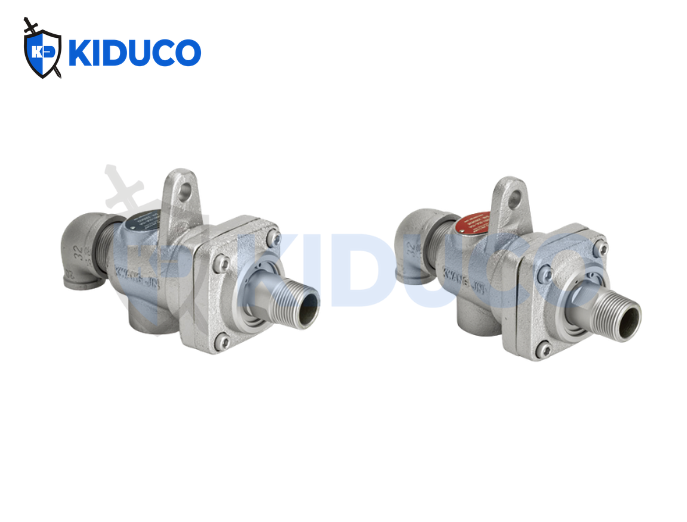

3. Lợi ích và lưu ý khi lắp đặt khớp nối xoay

3.1 Lợi ích khi sử dụng khớp nối xoay

Khớp nối xoay giúp truyền tải môi chất liên tục giữa phần tĩnh và phần quay, hạn chế thất thoát áp suất và năng lượng, từ đó nâng cao hiệu quả vận hành.
Thiết kế bền vững, khả năng làm kín ổn định và vật liệu chịu mài mòn tốt giúp kéo dài tuổi thọ thiết bị, giảm thời gian dừng máy và chi phí sửa chữa.
Khả năng làm kín hiệu quả giúp ngăn rò rỉ chất lỏng hoặc khí, đặc biệt quan trọng trong hệ thống nhiệt độ cao, áp suất lớn hoặc môi chất nguy hiểm.

3.2 Lưu ý khi lựa chọn và lắp đặt

Để giúp cho hệ thống hoạt động ổn định lâu dài, cần xem xét các yếu tố sau:

Xác định loại môi chất (nước, dầu, hơi, khí nén…), tính ăn mòn, độ nhớt và mức độ nguy hiểm để chọn vật liệu thân và seal phù hợp.
Kiểm tra áp suất làm việc, nhiệt độ, tốc độ quay (rpm) và lưu lượng thực tế của hệ thống để tránh quá tải hoặc sai thông số thiết kế.
Chú ý đường kính, dạng ren/mặt bích và số kênh phù hợp với cấu hình đường ống và không gian lắp đặt.
Môi trường có bụi, rung động mạnh, hóa chất hoặc yêu cầu vệ sinh cao sẽ cần cấu tạo seal và vật liệu chuyên dụng.
