Giảm Chấn Hoa Mai Khớp Nối – Tổng Hợp Kích Thước Và Thông Số

Đăng ngày 09/04/2026 - KIDUCO Kiên Dũng

Giảm chấn hoa mai là một trong những giải pháp giảm chấn hiệu quả trong hệ truyền động. Sản phẩm chống nước, chống dầu, chống lão hóa, chịu được áp lực và nhiệt độ trong nhiều điều kiện làm việc khác nhau. Chính vì vậy, giảm chấn hoa mai được ứng dụng rộng rãi trong các ngành công nghiệp yêu cầu độ bền cao như thép, giấy, năng lượng, dầu khí và chế tạo máy.

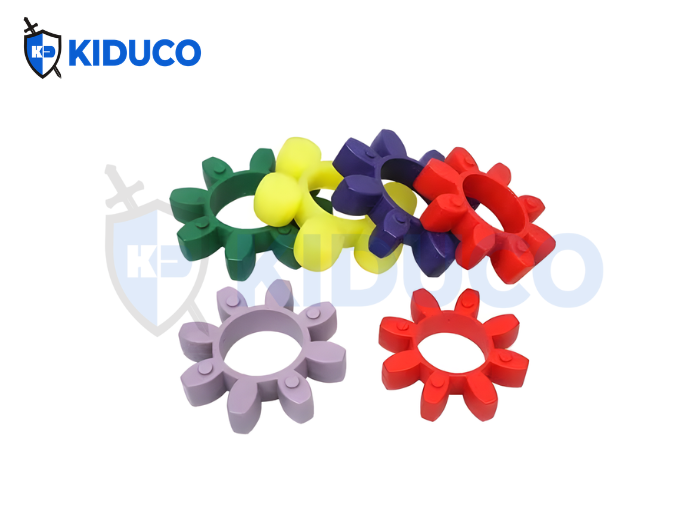

Giảm Chấn Hoa Mai Khớp Nối

1. Giảm chấn hoa mai là gì?

Giảm chấn hoa mai là bộ phận đệm đàn hồi sử dụng trong khớp nối truyền mô-men xoắn giữa hai trục đồng thời hấp thụ rung động và dao động trong thời gian hoạt động. Cùng thiết kế đặc trưng dạng nhiều cánh giống hình hoa mai, chi tiết này tăng độ bám giữa hai nửa khớp nối, truyền động ổn định và hạn chế hiện tượng lệch trục, rung lắc hay phát sinh tiếng ồn.

Đệm giảm chấn hoa mai thường được chế tạo từ các vật liệu có tính đàn hồi cao như polyurethane (PU) hoặc cao su elastomer. Những vật liệu có khả năng chịu tải và chống mài mòn tốt, giúp truyền mô-men xoắn lớn, có thể đạt tới khoảng 790kgf.m trong điều kiện phù hợp.

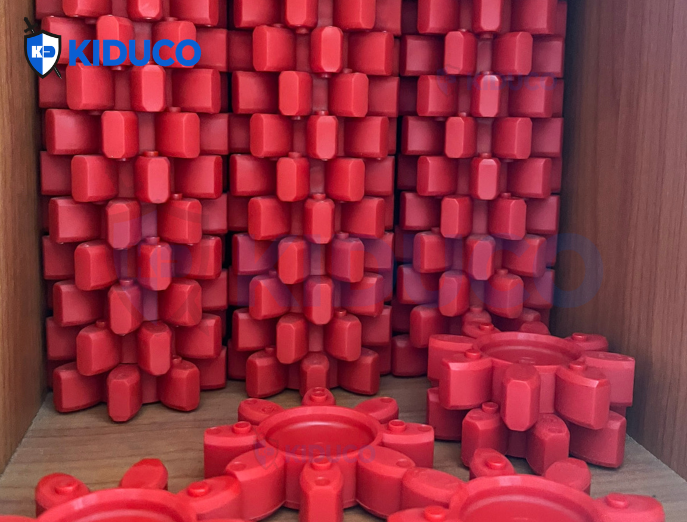

Giảm chấn hoa mai là gì?

2. Tổng hợp kích thước và thông số các loại giảm chấn

2.1 Đệm hoa mai loại MT

No.	OD	ID	H	Lá
MT-1	48	19	12	4
MT-2	68	28	18	6
MT-3	82	34	18	6
MT-4	100	42	20	6
MT-5	122	52	25	6
MT-6	140	64	30	6
MT-7	166	90	30	8
MT-8	196	100	35	8
MT-9	225	115	35	10
MT-10	255	150	45	10
MT-11	295	170	50	10
MT-12	356	215	55	12
MT-13	391	250	55	12

2.2 Đệm hoa mai loại L

No.	OD	ID	Petal Width
L-35	-	-	-
L-50	27.1	-	8.5
L-70	34.7	-	7
L-75	44	19.6	7
L-90/95	53	22	9.2
L-99/100	63.5	25	10.6
L-110	83.6	30	11.3
L-150	95	31.7	15
L-190	113	34.6	15
L-225	127	45	19

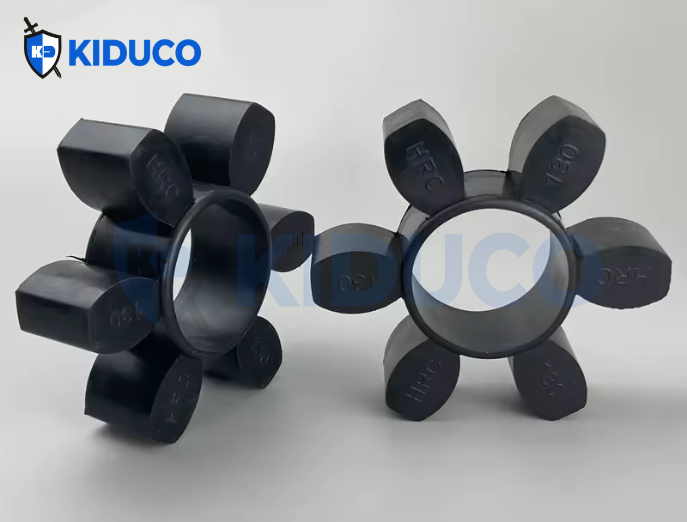

2.3 Đệm hoa mai loại HRC

Item No.	OD	ID
HRC-70	58	29
HRC-90	72	31
HRC-110	95	44
HRC-130	115	50
HRC-150	133	62
HRC-180	160	76
HRC-230	200	97
HRC-280	252	119

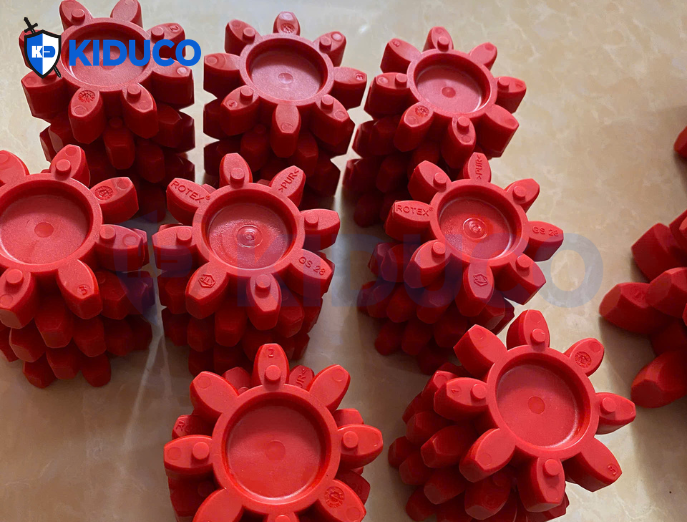

2.4 Đệm hoa mai loại GS

Item No.	OD	ID	Lá
GS-7	14	-	4
GS-10	20	-	4
GS-14	30	-	4
GS-19	40	18	6
GS-24	54	26	8
GS-28	65	30	8
GS-38	80	38	8
GS-42	95	46	8
GS-48	104	51	8
GS-55	120	60	8
GS-65	135	68	8
GS-75	161	81	10
GS-90	199	100	10

2.5 Đệm hoa mai loại GR

Item No.	Petal	OD	ID	H
GR-10	4	19	8	8
GR-14	4	30	10	10
GR-19	6	40	18	12
GR-24	8	55	27	14
GR-28	8	65	30	15
GR-38	8	80	38	18
GR-42	8	95	46	20
GR-48	8	105	51	21
GR-55	8	120	60	22
GR-65	8	135	68	26
GR-75	10	160	80	30
GR-75A	8	160	80	30
GR-90	10	200	100	34
GR-90A	8	200	100	34
GR-100	10	225	113	38
GR-110	10	250	127	42

2.6 Đệm hoa mai loại NM

No.	OD	ID	H
NM-50	49.2	31.8	15
NM-67	65	42	18
NM-82	79	52.5	18
NM-97	94	62	23
NM-112	111	75	25
NM-128	126	80.5	28
NM-148	146	108	29.5
NM-168	168	109	32
NM-194	195	134	40
NM-214	217	158	45
NM-240	245	180	58

2.7 Đệm hoa mai JAC

JAC CR Spider	Basic Torque (kgf.m)
JAC CR Spider	Basic Torque (kgf.m)
JAC CR 050	0.4
JAC CR 070	1.0
JAC CR 090	1.0
JAC CR 0010	2.5
JAC CR 0020	3.4
JAC CR 2035-A	12
JAC CR 2035	32
JAC CR 3545	65
JAC CR 4560	90
JAC CR 6070	125
JAC CR 7080	293
JAC CR 8090	520
JAC CR 90100	790

>>> Xem thêm sản phẩm đệm giảm chấn tại Kiên Dũng: Giảm Chấn, Đệm Hoa Mai, Đệm Cao Su Cho Khớp Nối

3. Ưu điểm giảm chấn hoa mai

Lắp đặt và thay thế nhanh chóng giúp việc lắp ráp, tháo gỡ đơn giản, tiết kiệm thời gian bảo trì.
Sử dụng vật liệu elastomer chất lượng cao, đệm giảm chấn có khả năng chịu tải tốt, chống mài mòn và duy trì hiệu suất lâu dài.
Dải sản phẩm phong phú đáp ứng nhiều yêu cầu kỹ thuật khác nhau trong hệ truyền động.
Kiên Dũng cung cấp đầy đủ trọn bộ khớp nối và đệm giảm chấn, luôn có sẵn hàng trong kho, duy trì tiến độ cung ứng cho khách hàng.
