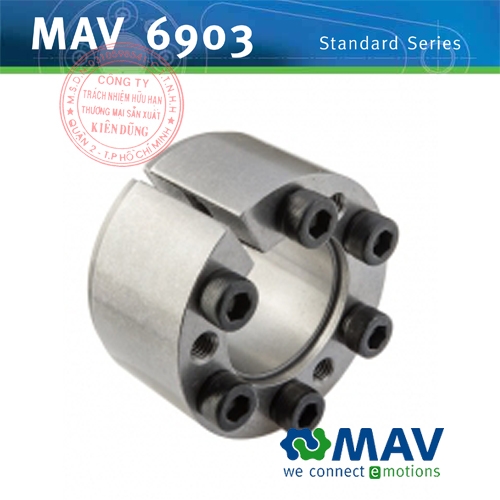

Bộ khóa trục côn MAV 6903 Locking Assembly

Mã sku: (Đang cập nhật...)

Liên hệ

Nhà sản xuất: MAV, Italy

Hỗ trợ kỹ thuật

Mai Văn Thọ (Mr. Thomas) - Sales Engineer

Di động: +84 906.354339

Email: tho.kiduco@gmail.com

Danh mục sản phẩm

Tìm hiểu sản phẩm bộ khóa trục côn MAV 6903

MAV Locking Device là một công ty của Ý nổi tiếng trên thế giới về thiết bị khóa đầu trục, khóa trục côn, bộ khóa trục, khóa đầu trục motor, khớp nối trục côn, khớp nối cứng, khớp nối đĩa. Các tổ hợp khóa trục bằng ma sát của hãng MAV 6903 cung cấp một kết nối không cần then cài, chốt khóa giữa trục dẫn và khối hoạt động gắn ngoài như: bánh răng, ròng rọc, trục cam, đòn bẩy, khối quay rotor, cánh quạt, và những thiết bị khác. Các khóa trục của hãng MAV rất phù hợp để truyền momen xoắn, tải lực đẩy, momen uốn và tải trọng hướng tâm, riêng biệt hoặc đồng thời.

Tính năng

  • Medium capacity

  • Self-centering, self-locking

  • Fixed axial hub position during tightening

  • Single taper design

  • Well suited for axial locking of other components (ex. bearings) adjacent to the hub

  • Tolerances: shaft h8; hub bore H8

  • Surface finish of shaft and hub bore Ra < 3.2 µm

Chi tiết cấu tạo

  • Slotted inner ring

  • Slotted outer ring, with integrated push-off threads

  • Set of socket head cap screws, garde 12.9

Ứng dụng điển hình

  • Fly wheel connection

  • The specific purpose of series MAV 6903 is the axial locking of other elements adjacent to hub (e.g. bearings) during tightening of locking assembly. The movement of outer ring of locking assembly generates an axial force which is tran- smitted to hub and, by means of flanges and spacers, to adjacent elements.

  • Connection of press gearfor plastic materials

Tài liệu kỹ thuật

Bản vẽ kỹ thuật

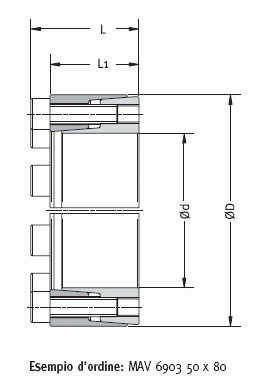

MAV 6903 Technical drawing
