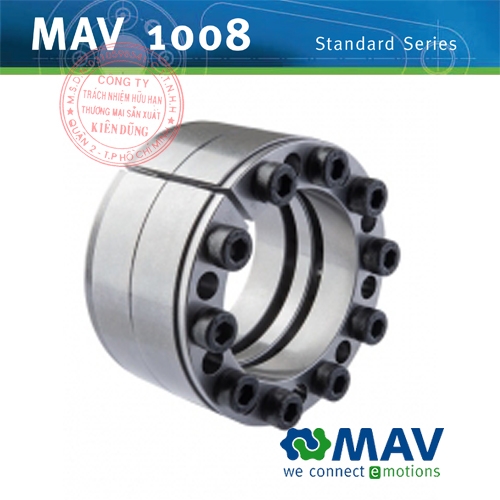

Tìm hiểu sản phẩm bộ khóa trục côn MAV 1008

MAV Locking Device là một công ty của Ý nổi tiếng trên thế giới về thiết bị khóa đầu trục, khóa trục côn, bộ khóa trục, khóa đầu trục motor, khớp nối trục côn, khớp nối cứng, khớp nối đĩa. Các tổ hợp khóa trục bằng ma sát của hãng MAV 1008 cung cấp một kết nối không cần then cài, chốt khóa giữa trục dẫn và khối hoạt động gắn ngoài như: bánh răng, ròng rọc, trục cam, đòn bẩy, khối quay rotor, cánh quạt, và những thiết bị khác. Các khóa trục của hãng MAV rất phù hợp để truyền momen xoắn, tải lực đẩy, momen uốn và tải trọng hướng tâm, riêng biệt hoặc đồng thời.

Tính năng

  • High capacity

  • Self-centering, self-locking

  • Two thrust rings with single taper design

  • Tolerances: shaft h7-h11; hob bore H7-H11

  • Surface finish of shaft and hub bore Ra<3.2 µm

Chi tiết cấu tạo

  • Slotted front thrust ring, with integrated push-off holes

  • Slotted rear thrust ring

  • Slotted outer ring, with integrated push-off threads

  • Set of socket head cap screws, grade 12.9

Ứng dụng điển hình

  • Brake disc connected with MAV 1008 and flange

  • Connection of end disc of conveyor pulley for mining industry. The MAV 1008 allows an optimized "T" shaped design of the end disc, which is lighter and cheaper and compensates higher bending moment generated by the tension of the belt.

Tài liệu kỹ thuật

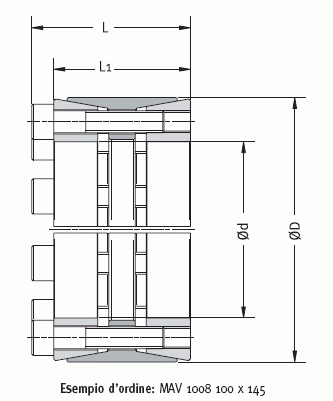

Bản vẽ kỹ thuật

MAV 1008 Technical drawing
