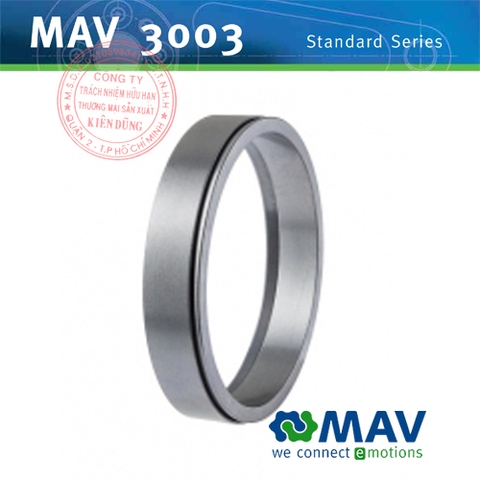

Bộ khóa trục côn MAV 3003 Locking Assembly

Mã sku: (Đang cập nhật...)

Liên hệ

Nhà sản xuất: MAV, Italy

Hỗ trợ kỹ thuật

Mai Văn Thọ (Mr. Thomas) - Sales Engineer

Di động: +84 906.354339

Email: tho.kiduco@gmail.com

Danh mục sản phẩm

Tìm hiểu sản phẩm bộ khóa trục côn MAV 3003

MAV Locking Device là một công ty của Ý nổi tiếng trên thế giới về thiết bị khóa đầu trục, khóa trục côn, bộ khóa trục, khóa đầu trục motor, khớp nối trục côn, khớp nối cứng, khớp nối đĩa. Các tổ hợp khóa trục bằng ma sát của hãng MAV 3003 cung cấp một kết nối không cần then cài, chốt khóa giữa trục dẫn và khối hoạt động gắn ngoài như: bánh răng, ròng rọc, trục cam, đòn bẩy, khối quay rotor, cánh quạt, và những thiết bị khác. Các khóa trục của hãng MAV rất phù hợp để truyền momen xoắn, tải lực đẩy, momen uốn và tải trọng hướng tâm, riêng biệt hoặc đồng thời.

Tính năng

  • Low capacity

  • Not self-centering, not self-locking (self-releasing)

  • Single taper design

  • Low axial and radial dimentions

  • Thrust ring is needed (not supplied by MAV)

  • Slotted execution also available

  • Tolerances (for shaft dia. <= 38mm): shaft h6; hub bore H7

  • Tolerances (for shaft dia. > 38mm): shaft h8; hub bore H8

  • Surface finish of shaft and hub bore Ra<0.8µm

Chi tiết cấu tạo

  • Inner ring

  • Outer ring

Ứng dụng điển hình

  • Connection of seal and flange of a pneumatic cylinder

Tài liệu kỹ thuật

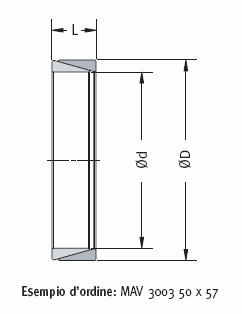

Bản vẽ kỹ thuật

MAV 3003 Technical drawing
