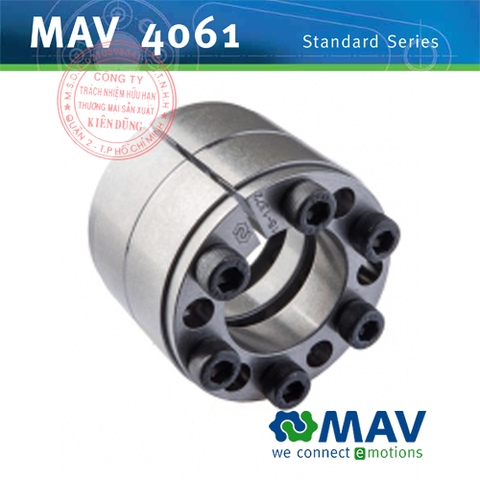

Tìm hiểu sản phẩm bộ khóa trục côn MAV 4061

MAV Locking Device là một công ty của Ý nổi tiếng trên thế giới về thiết bị khóa đầu trục, khóa trục côn, bộ khóa trục, khóa đầu trục motor, khớp nối trục côn, khớp nối cứng, khớp nối đĩa. Các tổ hợp khóa trục bằng ma sát của hãng MAV 4061 cung cấp một kết nối không cần then cài, chốt khóa giữa trục dẫn và khối hoạt động gắn ngoài như: bánh răng, ròng rọc, trục cam, đòn bẩy, khối quay rotor, cánh quạt, và những thiết bị khác. Các khóa trục của hãng MAV rất phù hợp để truyền momen xoắn, tải lực đẩy, momen uốn và tải trọng hướng tâm, riêng biệt hoặc đồng thời.

Tính năng

  • High capacity

  • Self-centering, self-locking

  • Two thrust rings with single taper design

  • Tolerances: shaft h8; hub bore H8

  • Surface finish of shaft and hub bore Ra < 3.2 µm

Chi tiết cấu tạo

  • Slotted front thrust ring, with integrated push-off holes

  • Slotted rear thrust ring

  • Slotted outer ring, with integrated push-off threads

  • Set of socket head cap screws, grade 12.9

Ứng dụng điển hình

  • Simultaneous connection of two shafts with hollow shaft and hub with MAV 4061 and shrink disc MAV 2008

  • Pinion gear connected with MAV 4061. The resisting ring is used to compensate the pressure generated by the locking assembly in the zone adjacent to the pinion gear.

Tài liệu kỹ thuật

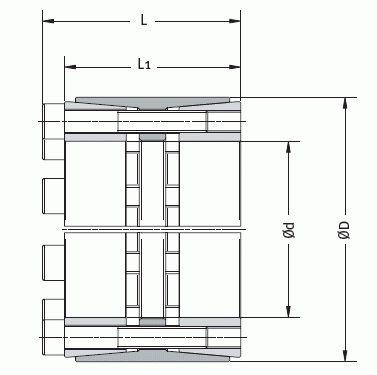

Bản vẽ kỹ thuật

MAV 4061 Technical drawing
