Tìm hiểu sản phẩm bộ khóa trục côn MAV 6002

MAV Locking Device là một công ty của Ý nổi tiếng trên thế giới về thiết bị khóa đầu trục, khóa trục côn, bộ khóa trục, khóa đầu trục motor, khớp nối trục côn, khớp nối cứng, khớp nối đĩa. Các tổ hợp khóa trục bằng ma sát của hãng MAV 6002 cung cấp một kết nối không cần then cài, chốt khóa giữa trục dẫn và khối hoạt động gắn ngoài như: bánh răng, ròng rọc, trục cam, đòn bẩy, khối quay rotor, cánh quạt, và những thiết bị khác. Các khóa trục của hãng MAV rất phù hợp để truyền momen xoắn, tải lực đẩy, momen uốn và tải trọng hướng tâm, riêng biệt hoặc đồng thời.

Tính năng

  • High capacity

  • Self-centering, self locking

  • Fixed axial hub position during tightening

  • Single taper design with two outer rings

  • Well suited to transmit high bending moments

  • Tolerances: shaft h7-h11; hub bore H7-H11

  • Surface finish of shaft and hub bore Ra < 3.2 µm

Chi tiết cấu tạo

  • Slotted inner ring, with integrated push-off threads

  • Two slotted outer rings

  • Two sets of different sizes socket head cap screws, grade 12.9

Ứng dụng điển hình

  • Simultaneous connection of two gear wheels

Tài liệu kỹ thuật

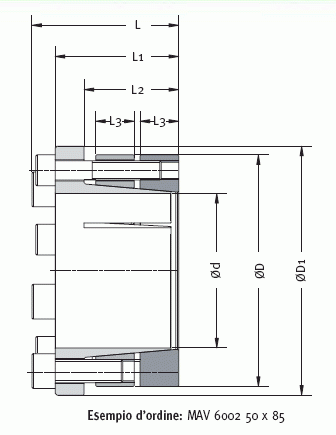

Bản vẽ kỹ thuật

MAV 6002 Technical drawing
