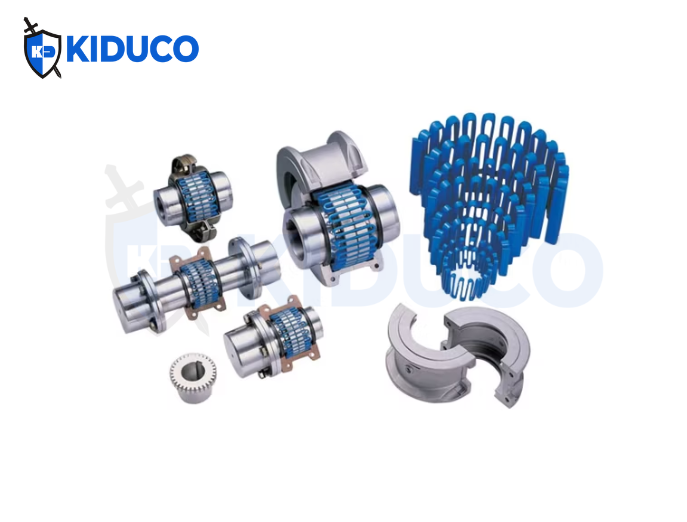

Trải qua nhiều năm phát triển, công nghệ khớp nối đã có nhiều cải tiến nhằm đáp ứng các yêu cầu khác nhau về tải trọng, tốc độ và khả năng bù sai lệch. Trong số đó, khớp nối lò xo (grid coupling) và khớp nối bánh răng (gear coupling) là hai lựa chọn phổ biến, mỗi loại sở hữu những ưu điểm riêng biệt. Bài viết này sẽ đi sâu phân tích sự khác nhau giữa hai loại khớp nối trên, hãy cùng Kiên Dũng theo dõi nhé!

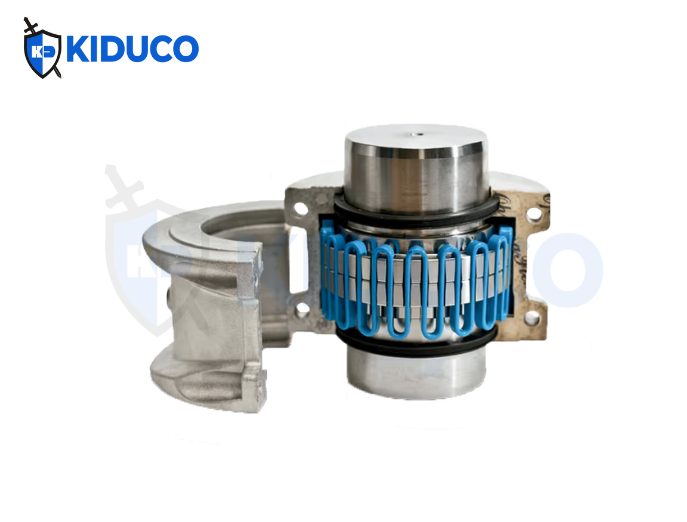

1. Khớp nối lò xo (Grid coupling) là gì?
Khớp nối lò xo (Grid Coupling) là một dạng khớp nối cơ khí được sử dụng để kết nối hai trục quay, nhằm truyền công suất giữa chúng. Cấu tạo của khớp nối này bao gồm hai lưới kim loại đàn hồi và hai moay-ơ có răng, được thiết kế để khớp với lưới.
Khi hai moay-ơ quay, các lưới sẽ uốn cong và truyền mô-men xoắn từ trục này sang trục kia. Nhờ đặc điểm này, khớp nối lò xo có nhiều lợi ích vượt trội như khả năng bù sai lệch trục, giảm rung động và bảo vệ hệ thống khi quá tải.

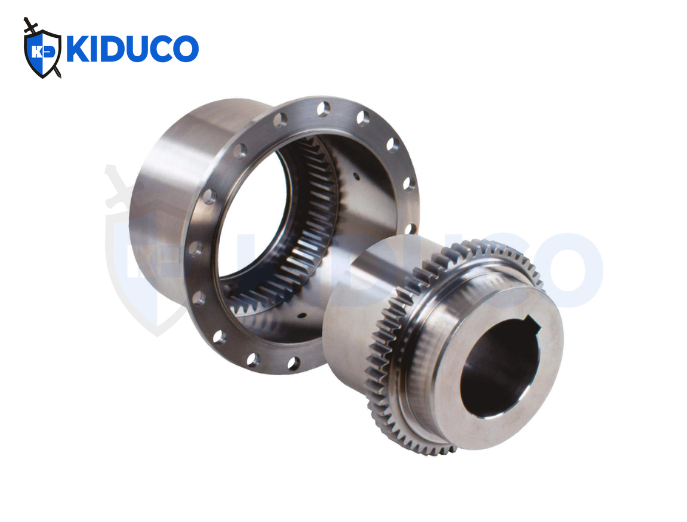

2. Khớp nối bánh răng (Gear coupling) là gì?
Khớp nối bánh răng (Gear Coupling) là một thiết bị cơ khí được sử dụng để kết nối hai trục quay nhằm truyền mô-men xoắn, giảm tải va đập và cho phép bù sai lệch góc. Khớp nối này có cấu tạo gồm hai bánh răng gắn trên các moay-ơ riêng biệt, được liên kết với nhau thông qua một bộ phận trung gian giúp hấp thụ sai số truyền động.
Nhờ đó, các bánh răng luôn duy trì tiếp xúc trong khi vẫn có thể bù trừ các sai lệch trục theo phương dọc trục, hướng kính hoặc góc, đảm bảo hệ thống hoạt động ổn định và hiệu quả.

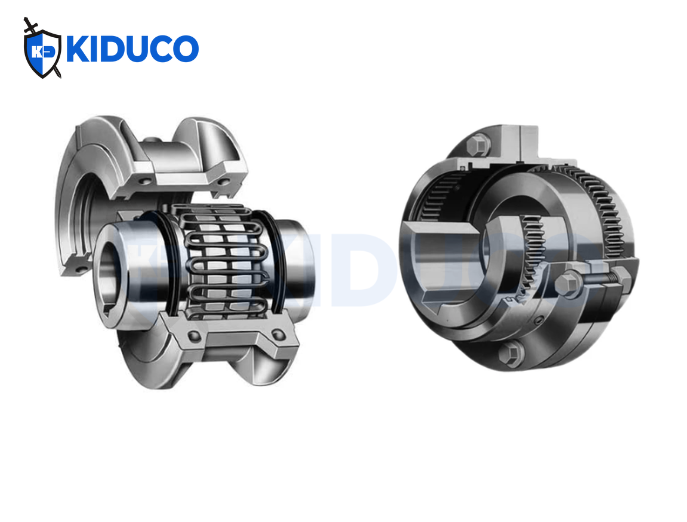

3. Sự khác nhau giữa khớp nối lò xo và khớp nối bánh răng
Hai dòng sản phẩm được sử dụng phổ biến hiện nay là khớp nối lò xo (Grid Coupling) và khớp nối bánh răng (Gear Coupling), mỗi loại đều có những ưu điểm riêng biệt và phù hợp với các nhu cầu ứng dụng khác nhau.
Cụ thể, khớp nối lò xo nổi bật với khả năng linh hoạt, bù sai lệch tốt, giảm rung chấn và thích hợp cho các ứng dụng công nghiệp thông thường cũng như hệ thống HVAC. Trong khi đó, khớp nối bánh răng lại được đánh giá cao nhờ khả năng truyền tải mô-men xoắn rất lớn, hoạt động ổn định trong điều kiện tải nặng và tốc độ cao, thường được ứng dụng trong các ngành công nghiệp nặng như cán thép, khai thác mỏ hay hàng hải.
3.1 So sánh về thiết kế
-
Khớp nối lò xo (Grid Coupling): Gồm hai moay-ơ được kết nối bằng một lưới kim loại đàn hồi. Thông thường, lưới này được làm từ thép lò xo hoặc thép không gỉ. Hai moay-ơ được liên kết thêm bằng bu-lông để đảm bảo kết nối chắc chắn. Tính linh hoạt của lưới giúp hấp thụ chấn động và có khả năng bù sai lệch rất tốt.
-
Khớp nối bánh răng (Gear Coupling): Gồm hai moay-ơ với răng ngoài ăn khớp với nhau. Các moay-ơ được căn chỉnh nhờ một ống lót (sleeve) để truyền mô-men xoắn. Khớp nối bánh răng là bộ phận truyền động cực kỳ chắc chắn và bền bỉ.

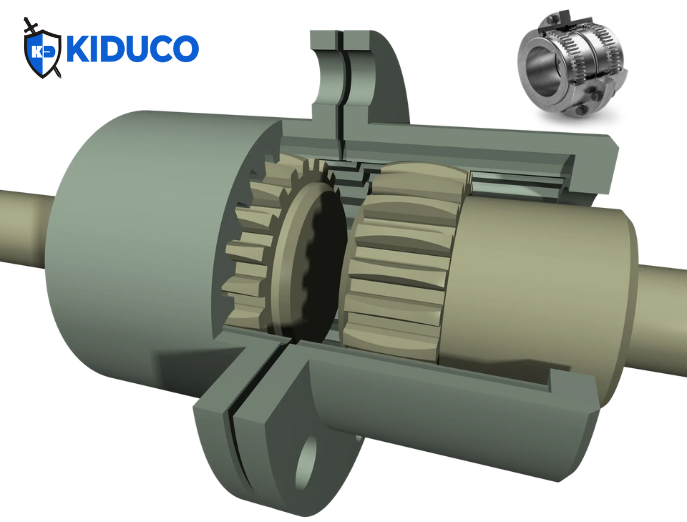

3.2 Khả năng truyền mô-men xoắn
-
Khớp nối lò xo: Có hiệu quả cao trong việc truyền mô-men xoắn. Có thể truyền mô-men lên tới 70.000 Nm, phù hợp cho nhiều ứng dụng công nghiệp.
-
Khớp nối bánh răng: Có khả năng truyền mô-men xoắn lớn hơn. Có thể truyền lên tới 12.500.000 Nm, lý tưởng cho các ứng dụng đòi hỏi khắt khe và tốc độ cao.

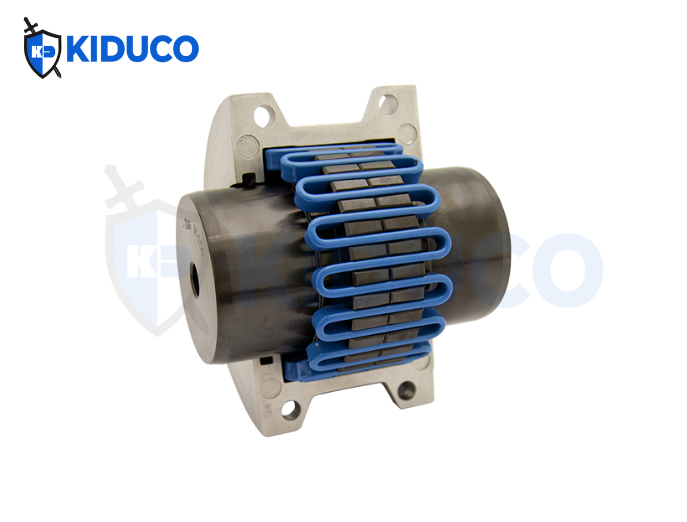

3.3 Tốc độ và khả năng bù sai lệch
-
Khớp nối lò xo: Chịu được sai lệch góc và song song rất tốt. Có thể hoạt động ở tốc độ cao lên tới 4.500 vòng/phút (RPM).
-
Khớp nối bánh răng: Không bù sai lệch tốt bằng khớp nối lò xo. Có thể xử lý sai lệch góc nhỏ và sai lệch dọc trục, nhưng kém hiệu quả khi sai lệch lớn. Phù hợp cho các ứng dụng có gia tốc và giảm tốc độ cao.

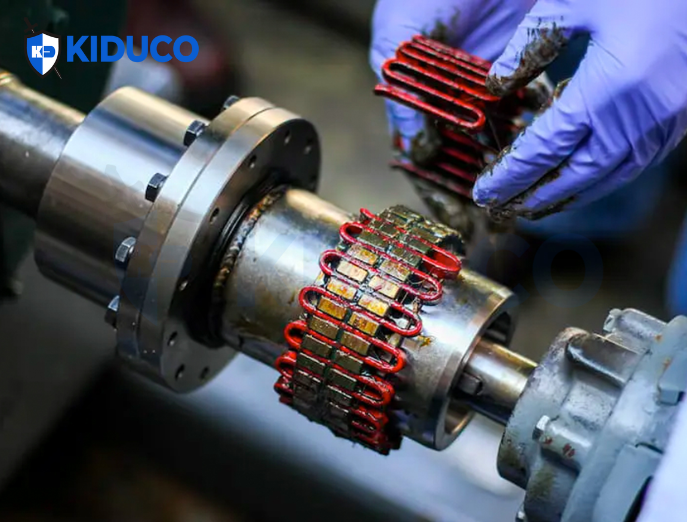

3.4 Bảo trì và chi phí
-
Khớp nối lò xo: Chi phí bảo trì thấp và độ tin cậy cao. Lưới có thể dễ dàng thay thế mà không cần tháo rời moay-ơ hay toàn bộ cụm thiết bị. Giá thành trung bình đến cao khi so với khớp nối bánh răng.
-
Khớp nối bánh răng: Giá thành cao và chi phí bảo trì cũng lớn. Các răng bánh phải thường xuyên kiểm tra hao mòn, hư hại, dẫn đến thay thế hoặc sửa chữa thường xuyên. Bảo trì mất nhiều thời gian, chủ yếu được dùng trong các ứng dụng tải nặng.
3.5 Ứng dụng trong công nghiệp
-
Khớp nối lò xo: Được sử dụng rộng rãi trong các ngành công nghiệp nói chung, hệ thống HVAC, băng tải và bơm. Tính linh hoạt, khả năng hấp thụ chấn động và bù sai lệch tốt khiến loại khớp nối này trở thành lựa chọn tối ưu.
-
Khớp nối bánh răng: Thường dùng trong nhà máy cán thép, thiết bị công nghiệp nặng, ngành hàng hải, hàng không vũ trụ và khai thác mỏ. Thích hợp cho môi trường tốc độ cao, nhiệt độ cao.
