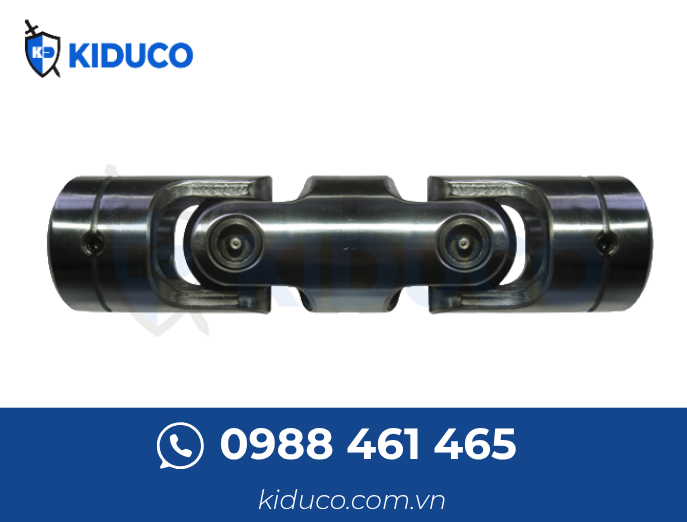

Khớp nối UD Type từ UJ Tech là giải pháp lý tưởng cho các hệ thống truyền động công nghiệp yêu cầu độ lệch trục lớn và tính linh hoạt cao. Với nền tảng kỹ thuật vững chắc và kinh nghiệm hơn 40 năm trong sản xuất cơ khí chính xác, UJ Tech đã tối ưu hóa dòng UD Type để đảm bảo hiệu suất truyền mô-men ổn định, bền bỉ và thích nghi tốt với điều kiện vận hành khắt khe. Cùng Kiên Dũng khám phá các đặc điểm nổi bật ngay sau đây!
Với hơn bốn thập kỷ hoạt động chuyên sâu trong lĩnh vực truyền động công nghiệp, UJ Tech đã khẳng định vị thế là nhà sản xuất khớp nối cardan uy tín tại Hàn Quốc. Sở hữu công nghệ hiện đại cùng đội ngũ kỹ sư giàu kinh nghiệm, UJ Tech mang đến các giải pháp kỹ thuật tối ưu, phù hợp với nhiều môi trường làm việc khắt khe.
Khớp nối của UJ Tech được sử dụng rộng rãi trong các ngành công nghiệp chủ lực như luyện kim, tàu biển, giấy, cơ khí chế tạo, xe chuyên dụng và đường sắt.
Ưu điểm nổi bật của UJ Tech:
Hoạt động ổn định, tin cậy trong điều kiện tải cao.
Sản xuất linh hoạt, đáp ứng đơn hàng nhanh chóng.
Hỗ trợ kỹ thuật tận nơi và dịch vụ sau bán hàng hiệu quả.
Dòng khớp nối UD Type của UJ Tech thuộc nhóm khớp nối chữ thập (Cross-pin), được phát triển để đáp ứng nhu cầu truyền động ổn định trong môi trường công nghiệp khắc nghiệt. Cùng Kiên Dũng tìm hiểu thông số kỹ thuật để lựa chọn giải pháp phù hợp cho thiết bị của bạn!
|
Product name |
UD10 |
UD12 |
UD14 |
UD16 |
UD20 |
UD25 |
UD30 |
UD35 |
UD40 |
UD45 |
UD50 |
|
|
Allowable conditional variable |
80,000 |
121,000 |
151,000 |
200,000 |
273,000 |
406,000 |
531,000 |
711,000 |
918,000 |
1,150,000 |
1,400,000 |
|
|
Max. Speed |
min¯¹ |
2,000 |
1,800 |
1,600 |
1,400 |
1,000 |
800 |
700 |
600 |
500 |
400 |
300 |
|
Tcs |
Nm |
61 |
100 |
140 |
230 |
390 |
750 |
1,100 |
1,800 |
2,700 |
3,500 |
4,300 |
|
Tdw |
Nm |
20 |
33 |
46 |
76 |
129 |
248 |
363 |
594 |
891 |
1,155 |
1,419 |
|
β (angle) |
° |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
|
d |
mm |
10 |
12 |
14 |
16 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
|
D |
mm |
19 |
23 |
26 |
30 |
36 |
44 |
50 |
59 |
67 |
75 |
83 |
|
LD |
mm |
67.5 |
83 |
94.5 |
117.5 |
139 |
168 |
195 |
224 |
251 |
282 |
304 |
|
A |
mm |
25.5 |
31 |
35.5 |
43.5 |
52 |
63 |
73 |
83 |
94 |
106 |
113 |
|
L |
mm |
21 |
26 |
29.5 |
37 |
43.5 |
52.5 |
61 |
70 |
78.5 |
88 |
95.5 |
|
C |
mm |
12 |
15 |
17 |
22 |
25 |
30 |
35 |
40 |
45 |
50 |
55 |
|
E |
mm |
6 |
7.5 |
8.5 |
11 |
12.5 |
15 |
17.5 |
20 |
22.5 |
25 |
27.5 |
|
P |
mm |
4.5 |
5 |
5.8 |
6.5 |
8 |
10 |
11.5 |
13 |
14.5 |
16 |
17.5 |
|
K |
mm |
3 |
4 |
5 |
5 |
6 |
8 (7) |
8 (7) |
10 (10) |
12 (10) |
14 (12) |
14 (12) |
|
t |
mm |
11.4 |
13.8 |
16.3 |
18.3 |
22.8 |
28.3 (28) |
33.3 (33) |
38.3 (38.5) |
43.3 (43.5) |
48.8 (48.5) |
53.8 (53.5) |
|
M |
mm |
5 |
5 |
6 |
6 |
6 |
8 |
8 |
10 |
10 |
10 |
10 |
|
Ts |
kg |
1,300 |
2,300 |
2,600 |
3,900 |
5,200 |
8,100 |
10,000 |
14,000 |
18,000 |
22,000 |
28,000 |
|
Weight |
g |
95 |
180 |
250 |
410 |
690 |
1,240 |
1,775 |
3,180 |
4,150 |
6,225 |
7,750 |
Tcs – Mô-men xoắn giới hạn chức năng
Tdw – Mô-men xoắn chịu mỏi (dưới tải lặp lại)
β – Góc lệch tối đa cho phép tại mỗi khớp nối
Ts – Lực kéo tĩnh (tải kéo khi không chuyển động)
Cách đặt hàng:
Trong đó:
UD – Loại sản phẩm (Type)
25 – Đường kính trục (d)
K7 hoặc P – Kích thước then hoặc kiểu lắp (Key width hoặc P)
× D44 – Đường kính ngoài (D)
× 168 – Chiều dài tổng thể (LD)
