Khớp Nối Đa Năng UJ Tech - Khớp Nối Bearing UT Type

Mã sku: (Đang cập nhật...)

Liên hệ

Nhà sản xuất: UJ TECH

NHẬN BÁO GIÁ MỚI NHẤT

Facebook: https://www.facebook.com/kiduco

Khớp nối Universal Joint là một thiết bị cơ khí dùng để truyền mô-men xoắn giữa hai trục không cùng phương hoặc ở vị trí lệch nhau. Khớp nối này cho phép truyền động lực một cách ổn định ngay cả khi các trục bị lệch góc hoặc thay đổi vị trí trong khi hoạt động. Với kinh nghiệm nhiều năm trong lĩnh vực cơ khí chính xác, UJ Tech không ngừng cải tiến công nghệ và tối ưu thiết kế để đáp ứng các yêu cầu khắt khe nhất từ khách hàng toàn cầu. Hãy cùng Kiên Dũng tìm hiểu rõ hơn về loại Bearing UT - Type dưới bài viết này nha!

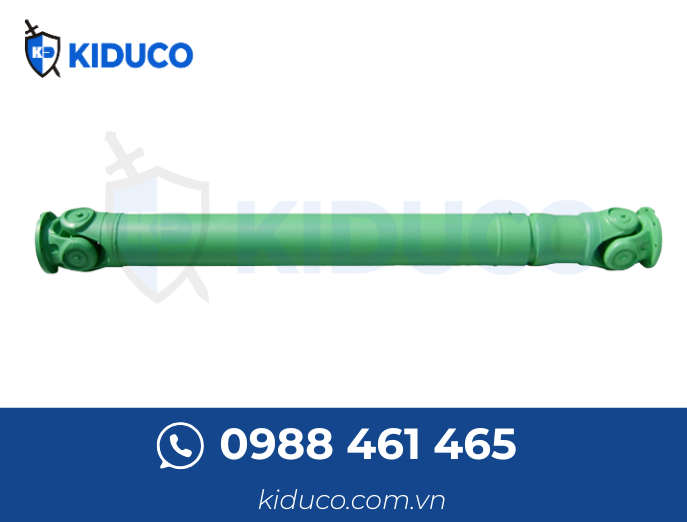

Khớp Nối Bearing UT Type

1. Lý do nên lựa chọn khớp nối đa năng tại UJ Tech

Với hơn 40 năm kinh nghiệm kể từ khi thành lập vào năm 1982, UJ Tech là nhà sản xuất chuyên biệt về khớp nối đa năng (Universal Joint) hàng đầu tại Hàn Quốc. Sở hữu nhiều bằng sáng chế cùng bề dày kinh nghiệm trong lĩnh vực truyền động công nghiệp, mang đến giải pháp linh hoạt và hiệu quả cho các doanh nghiệp trong nhiều ngành nghề khác nhau.


Sản phẩm của UJ Tech đã được tin dùng rộng rãi bởi các đối tác lớn trong các lĩnh vực như: sản xuất thép, đóng tàu, sản xuất giấy, chế tạo máy công nghiệp, xe chuyên dụng, phương tiện đường sắt và thiết bị hàng hải.


Khớp nối đa năng UJ Tech cho phép truyền động hiệu quả trong các trường hợp trục dẫn và trục bị dẫn không thẳng hàng hoặc thay đổi góc truyền lực – lý tưởng cho các ứng dụng yêu cầu tính linh hoạt cao.

Khớp nối UJ Tech

UJ Tech cam kết mang đến:

  • Chất lượng vượt trội

  • Giao hàng nhanh chóng

  • Dịch vụ hậu mãi tận tâm

2. Thông số khớp nối bearing UT Type

Tại UJ Tech, chúng tôi cung cấp đa dạng các dòng khớp nối bearing (vòng bi khớp nối) nhằm đáp ứng nhu cầu sử dụng trong nhiều lĩnh vực công nghiệp khác nhau. Dưới đây là thông số dòng sản phẩm tiêu biểu UT - Type

Thông số khớp nối bearing UT Type

Thông số khớp nối bearing UT Type

Product name

UT100

UT120

UT150

UT160

UT180

UT225

UT250

UT285

UT315

UT350

UT390

Bearing

mm

Ø32x92(57)

Ø39.68x117

Ø52x133

Ø52x133

Ø57x144

Ø72x185

Ø95x217

Ø110x247

Ø120x275

Ø135x307

Ø160x334

Tcs

kNm

2.4

5

10

10

12

43

80

120

160

225

320

Tdw

kNm

0.7

1.6

4

4

4.5

13

40

58

80

110

160

β (angle)

°

24

24

35

35

35

24

15

15

15

15

15

A (flange)

mm

100

120

150

160

180

225

250

285

315

350

390

K (swing dia.)

mm

98

136

158

158

170

215

250

285

315

350

390

B (pcd)

mm

84

101.5

130

140

155.5

196

218

245

280

310

345

C

mm

57

75

90

100

110

140

140

175

175

220

250

F

mm

3

3

3

4

4

6

6

6

7

7

8

G

mm

10

10

12

12

14

15

25

27

32

35

40

I (qty of holes)

-

6

8

8

8

8

8

8

8

10

10

10

H

mm

9

10

12

12

14

16

19

21

23

23

25

M

mm

62

72

90

90

100

108

160

180

200

220

240

X

mm

-

-

-

-

-

-

40

40

40

50

70

Y

mm

-

-

-

-

-

-

12.5

15

15

16

18

S (tube)

mm

76.3x3.65

90x80

89.1x7.6

89.1x7.6

101.6x8.1

139.8x9.5

168x14

194x16

216x18.2

273x19

273x36

W (spline)

-

33.33-m1.667

50-m1.5

65-m2.5

65-m2.5

75-m2.5

85-m2.5

115-m2.5

150-m3

150-m3

185-m5

185-m5

Lz (min.)

mm

310

425

590

590

630

700

960

1055

1165

1270

1420

La (stroke)

mm

40

120

120

120

120

120

140

140

140

150

170

G

kg

6

16

33

34

46.5

80

172

263

382

532

738

Gr

kg

6.54

10.48

15.3

15.3

18.7

30.5

53

70

88.9

119

210.4

d1 (max.)

mm

40

50

60

70

80

105

115

130

155

170

190

D1 (max.)

mm

64

80

105

110

125

172

191

215

248

278

309

L1

mm

63

80

90

110

125

160

175

200

235

255

285

d2 (max.)

mm

60

70

90

95

110

140

155

175

195

215

240

L2

mm

90

110

140

160

180

210

235

270

300

330

370



  • Tcs: Mô-men xoắn giới hạn chức năng

  • Lz (Sản xuất theo đơn đặt hàng): Chiều dài nén ngắn nhất có thể

  • G: Trọng lượng của trục

  • Tdw: Mô-men xoắn mỏi (mô-men xoắn chịu tải lặp lại.

  • La: Khoảng bù chiều dài

  • Gr: Trọng lượng trên mỗi 1.000mm ống

  • β (Beta): Góc lệch tối đa mỗi khớp

  • Lz + La: Chiều dài vận hành tối đa

Cấu trúc mã sản phẩm:

Cách đặt hàng UJ Tech

Trong đó:

  • TYPE (UT): Loại sản phẩm

  • A (150): Kích thước kiểu A (đường kính hoặc mã số size)

  • LZ (1500): Chiều dài nén ngắn nhất có thể

  • La (+120): Khoảng bù chiều dài (bù trượt/giãn nở)

>>> Xem thêm sản phẩm UJ Tech tại Kiên Dũng: Khớp Nối Cardan UJ Tech, Hàn Quốc

3. Tư vấn sản phẩm UJ Tech tại Kiên Dũng

Khớp nối cardan UJ Tech được sản xuất theo tiêu chuẩn quốc tế, đáp ứng yêu cầu kỹ thuật khắt khe của hầu hết các nhà máy và hệ thống công nghiệp hiện nay. Với thiết kế linh hoạt, hiệu suất cao và độ bền vượt trội, sản phẩm phù hợp cho nhiều ứng dụng trong các ngành như: luyện kim, đóng tàu, sản xuất giấy, xe chuyên dụng, máy móc công nghiệp và nhiều lĩnh vực khác.


Công ty Kiên Dũng (KIDUCO) hiện là nhà phân phối chính thức của UJ Tech tại Việt Nam, cam kết cho khách hàng các dòng khớp nối chất lượng cao cùng với chính sách hỗ trợ kỹ thuật và hậu mãi chuyên nghiệp. Với đội ngũ kỹ sư giàu kinh nghiệm, KIDUCO luôn sẵn sàng tư vấn, hỗ trợ lắp đặt và bảo trì tận nơi, nhằm đảm bảo mỗi khách hàng đều nhận được giải pháp tối ưu và hiệu quả nhất cho hệ thống truyền động của mình.


Liên hệ KIDUCO để được tư vấn & báo giá:

  • Điện thoại / Zalo: 0988.461.465

  • Email: salesadmin@kiduco.com.vn

  • Facebook: facebook.com/kiduco
