Số lượng:
Mã sku: 1040T20
Nhà sản xuất: Korea Coupling, Hàn Quốc
NHẬN BÁO GIÁ MỚI NHẤT
Facebook: https://www.facebook.com/kiduco

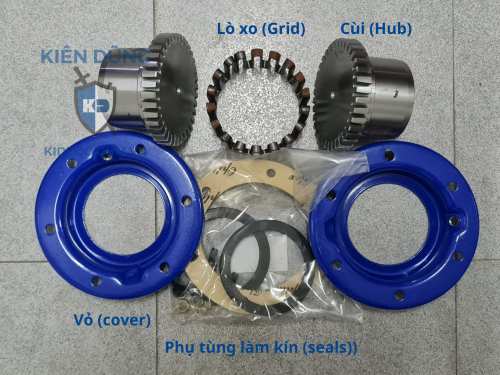

Grid Coupling 1040T20 (hay Khớp nối lò xo 1040T20) là một thiết bị cơ khí được dùng nhiều trong các ứng dụng truyền động phổ biến.
Việc chọn khớp nối lò xo chính hãng là điều vô cùng quan trọng vì điều này giúp bảo vệ trục của các thiết bị cơ khí khỏi bị gãy hay khiến máy quá nóng. Kiên Dũng tự hào là đại lý bán hàng KCP chính hãng tại Việt Nam. Thêm vào đó, chúng tôi còn cung cấp những giải pháp thông qua các kỹ sư cơ khí giàu kinh nghiệm.
Lý do mua Khớp nối Lò xo 1040T20
Lý do chọn KIDUCO?
Qúy vị xem qua bản vẽ và thông số kỹ thuật của khớp nối lò xo 1040T20 cũng như các mã khác ở dưới đây:
Qúy vị xem các thông số kỹ thuật quan trọng của khớp nối lò xo tại bảng sau:
| Size | Torque Rating (Nm) | Allow Speed RMP | Max Bore (mm) | Min Bore (mm) | Coupling Weight (kg) | Lube Weight (kg) | Dimensions (mm) | Size | ||||||
| A | B | C | D | F | M | GAP | ||||||||
| 1020T20 | 52 | 6000 | 28 | 13 | 1.94 | 0.0272 | 112.3 | 98.2 | 47.6 | 39.7 | 64.3 | 47.8 | 3 | 1020 |
| 1030T20 | 149 | 6000 | 35 | 13 | 2.58 | 0.0408 | 121.8 | 98.2 | 47.6 | 49.2 | 73.8 | 47.8 | 3 | 1030 |
| 1040T20 | 249 | 6000 | 43 | 13 | 3.35 | 0.0544 | 129.8 | 104.6 | 50.8 | 57.2 | 81.8 | 50.8 | 3 | 1040 |
| 1050T20 | 435 | 6000 | 50 | 13 | 5.32 | 0.0680 | 148.8 | 123.6 | 60.3 | 66.7 | 97.6 | 60.5 | 3 | 1050 |
| 1060T20 | 684 | 6000 | 56 | 20 | 7.01 | 0.0862 | 163.1 | 130.0 | 63.5 | 76.2 | 111.1 | 63.5 | 3 | 1060 |
| 1070T20 | 994 | 5500 | 67 | 20 | 10.2 | 0.113 | 174.2 | 155.4 | 76.2 | 87.3 | 122.3 | 66.5 | 3 | 1070 |
| 1080T20 | 2050 | 4750 | 80 | 27 | 17.60 | 0.172 | 201.2 | 180.8 | 88.9 | 104.8 | 149.2 | 88.9 | 3 | 1080 |
| 1090T20 | 3730 | 4000 | 95 | 27 | 25.40 | 0.254 | 232.9 | 199.8 | 98.4 | 123.8 | 168.3 | 95.2 | 3 | 1090 |
| 1100T20 | 6280 | 3600 | 110 | 42 | 42.00 | 0.426 | 267.9 | 246.2 | 120.6 | 142.1 | 198.0 | 120.7 | 5 | 1100 |
| 1110T20 | 9320 | 2250 | 120 | 42 | 54.30 | 0.508 | 270.0 | 259.0 | 127.0 | 160.3 | 216.3 | 124.0 | 5 | 1110 |
| 1120T20 | 13700 | 2700 | 140 | 61 | 81.80 | 0.735 | 320.2 | 304.4 | 149.2 | 179.4 | 245.5 | 142.7 | 6 | 1120 |
| 1130T20 | 19900 | 2400 | 170 | 67 | 122.00 | 0.907 | 379.0 | 329.8 | 161.9 | 217.5 | 283.8 | 146.0 | 6 | 1130 |
| 1140T20 | 28600 | 2200 | 200 | 67 | 180.00 | 1.130 | 417.1 | 374.4 | 184.2 | 254.0 | 321.9 | 155.4 | 6 | 1140 |
| 1150T20 | 39800 | 2000 | 215 | 108 | 230.00 | 1.9500 | 476.2 | 371.8 | 182.9 | 269.2 | 374.4 | 203.2 | 6 | 1150 |
| 1160T20 | 55900 | 1750 | 240 | 121 | 321.00 | 2.8100 | 533.4 | 402.2 | 198.1 | 304.8 | 423.9 | 215.9 | 6 | 1160 |
| 1170T20 | 74600 | 1600 | 280 | 134 | 448.00 | 3.4900 | 584.2 | 437.8 | 215.9 | 355.6 | 474.7 | 226.1 | 6 | 1170 |
| 1180T20 | 103000 | 1400 | 300 | 153 | 591.00 | 3.7600 | 630.0 | 483.6 | 238.8 | 393.7 | 546.0 | - | 6 | 1180 |
| 1190T20 | 137000 | 1300 | 335 | 153 | 761.00 | 4.4000 | 685.0 | 524.2 | 259.1 | 436.9 | 589.0 | - | 6 | 1190 |
| 1200T20 | 186000 | 1100 | 360 | 178 | 1021.00 | 5.6200 | 737.0 | 564.8 | 279.4 | 497.8 | 652.0 | - | 6 | 1200 |
Để hiểu rõ hơn về cách lắp và độ lệch trục cho phép của khớp nối lò xo 1040T20, quý vị vui lòng tham khảo các tài liệu sau:
