Gioăng tấm làm kín Hàn Quốc JEIL E&S JIC 6200

Mã sku: JEIL-ES-JIC-6200

Liên hệ

Nhà sản xuất: JEIL E&S, Hàn Quốc

HỖ TRỢ KỸ THUẬT

» Phạm Văn Tây (Mr. Johnny)
» Sales Engineer
» Di động: +84 943.267755
» Email: sales1@kiduco.com

Tags:

THÔNG TIN CHUNG

» Gioăng tấm làm kín không amiăng JEIL E&S JIC 6200 (còn được gọi là tấm bìa giấy JIC 6200), là vật liệu gioăng đệm không amiăng được làm từ sợi aramid chất lượng cao kết hợp với cao su chịu nhiệt cao và chịu dầu NBR, là vật liệu thân thiện với môi trường được sản xuất bằng quy trình cán nóng, lựa chọn sử dụng phổ biến trong nhiều ngành công nghiệp như: công nghiệp hóa chất, công nghiệp hóa dầu, đường ống dẫn khí đốt, hệ thống cung cấp nước,...

» Gioăng tấm làm kín JIC 6200 chống chịu hầu hết các loại hóa chất phổ biến, làm kín xuất sắc trong môi trường dầu nóng, dầu hóa khí. Ngoài ra còn thích hợp sử dụng trong môi trường nước, kiềm, dung dịch muối, nhiên liệu, dung môi hữu cơ.

VẬT LIỆU

» Sợi aramid chất lượng cao, Cao su chịu nhiệt cao và chịu dầu NBR.

QUY CÁCH

» Kích thước: 1270(W) x 1270(L), 1270(W) x 2540(L), 1270(W) x 3810(L) 1520(W) x 1520(L), 1520(W) x 3040(L), 2540(W) x 3810(L)

» Độ dày: 0.5 mm, 1.0 mm, 1.5 mm, 2.0 mm, 3.0 mm

» Hoặc sản xuất theo yêu cầu khách hàng.

QUÝ KHÁCH HÀNG CẦN QUAN TÂM

» Công ty Kiên Dũng chuyên nhập khẩu và phân phối các sản phẩm gioăng đệm chèn kín được gia công từ Gioăng tấm không amiăng JEIL E&S JIC 6200 chính hãng với chất lượng cao và giá cả cạnh tranh trên thị trường Việt Nam.

» Khi yêu cầu gia công gioăng đệm từ Gioăng tấm làm kín JIC 6200, quý khách hàng vui lòng cung cấp đầy đủ thông tin:
      • Tiêu chuẩn: ANSI, JIS, DIN, BS,..
      • Kích thước: Đường kính trong (ID), đường kính ngoài (OD), độ dày vật liệu (T)
      • Hình dạng: có lỗ bu lông (RF), không lỗ bu lông (FF)
      • Phi tiêu chuẩn: theo yêu cầu khách hàng, kèm bản vẽ: vành khăn, hình vuông, oval, elip,...

» Ngoài ra, nếu chưa chọn được loại vật liệu gioăng tấm không amiăng JEIL E&S JIC phù hợp cho ứng dụng, quý khách hàng có thể cung cấp cho chúng tôi những thông tin về: tiêu chuẩn mặt bích, tiêu chuẩn bu lông, điều kiện vận hành: nhiệt độ và áp lực, môi trường làm việc và lưu chất,... Đội ngũ kĩ thuật giàu kinh nghiệm và nhiệt tình của chúng tôi sẽ lựa chọn và tư vấn cho khách hàng những sản phẩm phù hợp nhất.

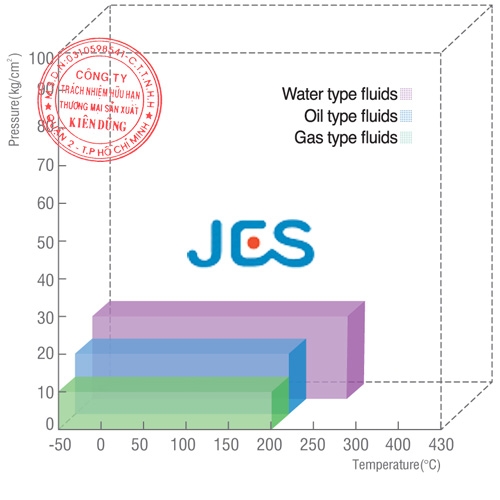

» Đồ thị liên quan "Nhiệt độ / Áp lực pT Diagram" JEIL E&S JIC 6200 cung cấp các hướng dẫn cho việc xác định sự phù hợp của một loại vật liệu gioăng đệm gasket đặc biệt cho một ứng dụng cụ thể chỉ dựa trên nhiệt độ và áp suất hoạt động. Ngoài ra bạn cần quan tâm đến khả năng kháng hóa chất của vật liệu.

» Không sử dụng gioăng tấm JIC 6200 ở nhiệt độ tối đa và áp lực tối đa cùng lúc, điều đó làm ảnh hưởng lớn đến hiệu năng của sản phẩm.

  • 1. Trong khu vực màu tím, vật liệu phù hợp với môi trường nước. Với ứng dụng hơi nước, nên sử dụng vòng đệm kim loại làm kín Spiral wound gasket hoặc tấm đệm làm kín graphite thay thế.
  • 2. Trong khu vực màu lam, vật liệu phù hợp với môi trường dầu. Với dung môi hữu cơ, sử dụng gioăng đệm JIC 6200 ở điều kiện nhiệt độ dưới 150ºC.
  • 3. Trong khu vực màu lục, vật liệu phù hợp với môi trường khí gas. Đừng sử dụng cho dòng khí độc hại và dễ giãn nở nhanh (khí gây cháy nổ).
JEIL E&S JIC 6200 pT Diagram
MATERIAL PROPERTIES
Product JIC 6200
Color Dark Gray (White Printed)
Composition Aramid Fiber + NBR Binder
Service Water, Alkali, Salt Solution, Hot Oil, Oil Gas, Fuel below, Organic Solvents.
Pressure Short-term peak: 9.8 MPa (100kgf/cm2)
Temperature Continuous: max 250ºC (482ºF)
Short-term peak: 430ºC (806ºF)
Thickness 0.5 ~ 3.2 (mm)
Size(mm) 1270(W) x 1270(L), 1270(W) x 2540(L), 1270(W) x 3810(L)
1520(W) x 1520(L), 1520(W) x 3040(L), 2540(W) x 3810(L)
Other Sizes can be available, if required
One or both sides Graphite & PTFE coating available, if required.
PHYSICAL PROPERTIES
Test Method Description JIC 6200
  Density (g/cm3) 1.7
ASTM F152 Tensile Strength
Across grain. MPa (kgf/mm2)
11.8 (1.2)
ASTM F36
Procedure J
Compressibility (%)
Recovery (%)
10
53
ASTM F146 Fluid Resistance
after 5hrs immersions

ASTM #3 oil (150°C)
Thickness Increase (%)
Tensile Loss (%)

4
17
ASTM Fuel B (20~30°C)
Thickness Increase (%)
Weight Increase (%)

5
8
ASTM F147 Flexibility No Crack
ASTM F495 Ignition Loss (%)
850°C(1123°F) x 30min
28
GASKET DESIGN DATA
Thickness (mm) Gasket Factor (m) Min. Design Seating Stress (y) Kgf/cm2 (psi)
3.2 2.00 112 (1600)
1.6 2.75 260 (3700)
0.8 3.50 457 (6500)
