Đệm hoa mai, giảm chấn khớp nối KTR Rotex Coupling Spider

Mã sku: KTR-ROTEX-COUPLING-SPIDER

Liên hệ

Nhà sản xuất: KTR, Đức

Hỗ trợ kỹ thuật

Mai Văn Thọ (Mr. Thomas) - Sales Engineer

Di động: +84 906.354339

Email: tho.kiduco@gmail.com

Đệm hoa mai, giảm chấn khớp nối KTR Rotex Coupling Spider:

Vòng đệm cao su giảm chấn khớp nối Rotex được thiết kế dạng hoa mai nhiều cánh, đặc trưng với kích thước nhỏ, khối lượng nhẹ, có chức năng giảm sốc linh hoạt, momen quán tính thấp nhưng truyền được lực xoắn lớn. Hiện nay, hãng KTR của Đức đã ngừng sản xuất các giảm chấn spider vật liệu PUR, thay vào đó là các vật liệu T-PUR cao cấp hơn.

Vật liệu giảm chấn T-PUR giữa các khớp nối có sẵn nhiều độ cứng khác nhau, chịu được nhiệt độ cao (-50ºC đến 150ºC), hấp thụ rung động tốt hơn và có tuổi thọ dài hơn đáng kể so với polyurethan PUR thông thường. Cách nhận biết độ cứng từ quan sát trực quan: màu cam (92 Shore A), màu tím lilac (98 Shore A) và màu xanh nhạt (64 Shore D). Các giảm chấn polyurethan dần được thay thế nhưng vẫn được cung cấp theo yêu cầu: màu vàng (92 Shore A), màu đỏ (98 Shore A), và màu trắng điểm xanh lá cây (64 Shore D).

Đặc trưng của các loại đệm hoa mai Rotex Spider:

  • Loại 92 Shore A có khả năng chịu lực trung bình, spider này phù hợp cho mọi loại hub với nhiều vật liệu khác nhau.

  • Loại 98 Shore A dành cho moment lớn, giảm chấn trung bình, và thường dùng cho hub làm từ vật liệu Steel, GJL Cast Iron, GJS Nodular Iron.

  • Loại 64 Shore D dành cho moment rất lớn, giảm chấn cực tốt, và thường dùng cho hub làm từ vật liệu Steel, GJL Cast Iron.

  • Loại Polyamid (PA) dành cho moment cực lớn, giảm lực tác động do khớp nối rung lắc, kháng hóa chất, thường dùng cho hub làm từ vật liệu Steel.

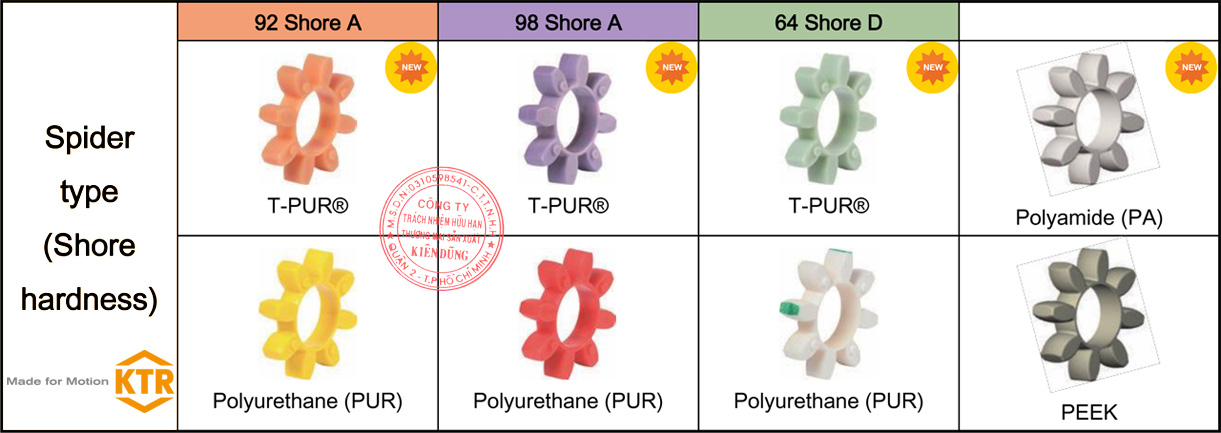

Bảng so sánh độ cứng KTR Rotex Coupling Spider

Hướng dẫn lựa chọn: Loại 98 Shore A (màu tím lilac) được sử dụng phổ biến nhất, phù hợp với nhiều ứng dụng vì đáp ứng mọi yêu cầu moment, với hub thường dùng là vật liệu Steel thì thích hợp nhất. Loại 92 Shore A (màu cam) được sử dụng đa dạng trục và vật liệu hub. Loại 64 Shore D (màu xanh nhạt) tốt nhất về moment, giảm chấn tốt, nhưng kén vật liệu hub, ít phổ biến vì chỉ dùng cho những khớp nối moment lớn.

KTR Rotex 24 Coupling Spider T-PUR 92 Shore A KTR Rotex 24 Coupling Spider T-PUR 98 Shore A KTR Rotex 24 Coupling Spider T-PUR 64 Shore D

Quý khách hàng cần quan tâm

Các loại giảm chấn của Rotex phù hợp với nhiều loại khớp nối trục: Rotex Standard, Rotex for taper clamping sleeve, Rotex Clamping Hubs, Rotex AFN, Rotex BFN, Rotex AH, Rotex SH, Rotex SP GN and EN, Rotex SP ZS-DKM-C, Rotex AFN-SB Special, Rotex ZS-DKM-H, Rotex DKM, Rotex CF, Rotex CFN, Rotex DF, Rotex DFN, Rotex ZR, Rotex SBAN, Rotex BTAN, Rotex SD.

Đệm hoa mai Rotex Spider có rất nhiều kích thước, tùy theo nhiệt độ sử dụng, độ cứng, moment truyền, môi trường hóa chất, mà lựa chọn vật liệu phù hợp. Rotex có đầy đủ các size như sau: Rotex 14, Rotex 19, Rotex 24, Rotex 28, Rotex 38, Rotex 42, Rotex 48, Rotex 55, Rotex 65, Rotex 75, Rotex 90, Rotex 100, Rotex 110, Rotex 125, Rotex 140, Rotex 160, Rotex 180.

Hiện tại, công ty Kiên Dũng đang tồn kho sẵn tất cả các kích thước vòng đệm giảm chấn Rotex được sử dụng phổ biến trong hệ thống khớp nối truyền động của các nhà máy công nghiệp của Việt Nam. Khi có bất kỳ thắc mắc nào về sản phẩm đệm hoa mai Rotex spider, giảm chấn khớp nối KTR Rotex, quý khách hãy liên hệ công ty Kiên Dũng chúng tôi, đội ngũ kỹ thuật nhiệt tình và giàu kinh nghiệm sẽ tư vấn và lựa chọn cho quý khách những sản phẩm phù hợp nhất.

Tài liệu kỹ thuật

Bảng thông số kỹ thuật

Bảng thông số kỹ thuật KTR Rotex Coupling Spider
Rotex Size Spider 92 Shore-A Spider 98 Shore-A Spider 64 Shore-D
  Rated TKN Max TK max Vibratory TKW Rated TKN Max TK max Vibratory TKW Rated TKN Max TK max Vibratory TKW
Spider Rotex 14 7.5 15 2.0 12.5 25 3.3 16 32 4.2
Spider Rotex 19 10 20 2.6 17 34 4.4 21 42 5.5
Spider Rotex 24 35 70 9.1 60 120 16 75 150 19.5
Spider Rotex 28 95 190 25 160 320 42 200 400 52
Spider Rotex 38 190 380 49 325 650 85 405 810 105
Spider Rotex 42 265 530 69 450 900 117 560 1120 146
Spider Rotex 48 310 620 81 525 1050 137 655 1310 170
Spider Rotex 55 410 820 107 685 1370 178 825 1650 215
Spider Rotex 65 625 1250 163 940 1880 244 1175 2350 306
Spider Rotex 75 1280 2560 333 1920 3840 499 2400 4800 624
Spider Rotex 90 2400 4800 624 3600 7200 936 4500 9000 1170
Spider Rotex 100 3300 6600 858 4950 9900 1287 6185 12370 1608
Spider Rotex 110 4800 9600 1248 7200 14400 1872 9000 18000 2340
Spider Rotex 125 6650 13300 1729 10000 20000 2600 12500 25000 3250
Spider Rotex 140 8550 17100 2223 12800 25600 3328 16000 32000 4160
Spider Rotex 160 12800 25600 3328 19200 38400 4992 24000 48000 6240
Spider Rotex 180 18650 37300 4849 28000 56000 7280 35000 70000 9100
