Khớp nối răng vỏ nhựa KTR BoWex M-48 Gear Coupling

Mã sku: KTR-BOWEX-M48-GEAR-COUPLING

Liên hệ

Nhà sản xuất: KTR, Đức

Hỗ trợ kỹ thuật

Mai Văn Thọ (Mr. Thomas) - Sales Engineer

Di động: +84 906.354339

Email: tho.kiduco@gmail.com

Liên hệ qua Zalo để nhận báo giá mới nhất TẠI ĐÂY

Khớp nối răng vỏ nhựa KTR BoWex M-48 Gear Coupling

Khớp nối răng vỏ nhựa KTR BoWex M-48 là loại khớp nối răng cong có hai trục hub (bánh răng lồi) bằng thép kết hợp với vòng nhựa nylon (răng lõm) bao bọc bên ngoài khớp nối, truyền momen xoắn đến 140Nm.

Thông số kỹ thuật KTR BoWex M-48 Gear Coupling:

  • Torque Rated TKN = 140 Nm

  • Độ dài Coupling L = 104mm, Số răng: 50

  • Độ dài Hub l1 = l2 = 50mm, đường kính Hub D = 68mm

  • Độ dài Sleeve LH = 50mm, đường kính Sleeve DH = 95mm

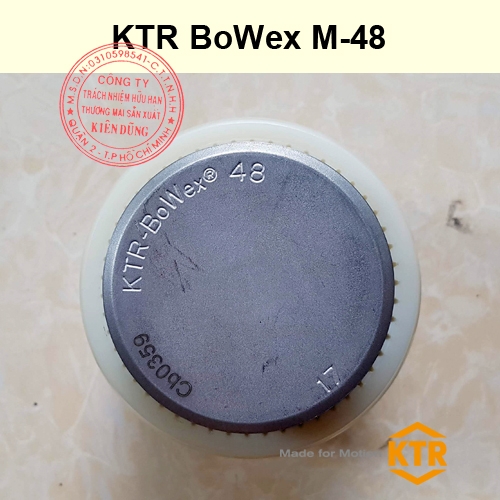

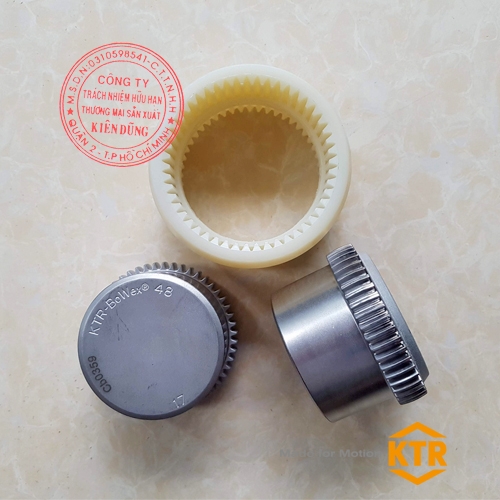

Khớp nối răng vỏ nhựa KTR BoWex M-48 Gear Coupling LightYellow Band Khớp nối răng vỏ nhựa KTR BoWex M-48 Gear Coupling Split

KTR BoWex

Gear Coupling Size

Torque [Nm]

No. of

teeth

Rated TKN Max TKmax Vibratory TKW
KTR BoWex M-14 10 30 5 20
KTR BoWex M-19 16 48 8 24
KTR BoWex M-24 20 60 10 28
KTR BoWex M-28 45 135 23 34
KTR BoWex M-32 60 180 30 40
KTR BoWex M-38 80 240 40 44
KTR BoWex M-42 100 300 50 50
KTR BoWex M-48 140 420 70 50
KTR BoWex M-65 380 1140 190 42
KTR BoWex I-80 700 2100 350 46
KTR BoWex I-100 1200 3600 600 48
KTR BoWex I-125 2500 7500 1250 54

Quý khách hàng cần quan tâm

Khớp nối răng vỏ nhựa BoWex Type M và Type I là loại khớp nối tiêu chuẩn, là sự kết hợp của nylon và thép có độ bền cơ học cao, cách điện tốt, kháng hóa chất tốt, cho phép hoạt động trơn tru mà không cần bảo trì thường xuyên, vòng nhựa bên ngoài bằng nylon cho kích thước khoảng cách trục E = 4mm.

Nhà sản xuất KTR, Đức có sẵn đầy đủ các kích thước khớp nối răng vỏ nhựa như sau: BoWex M-14, BoWex M-19, BoWex M-24, BoWex M-28, BoWex M-32, BoWex M-38, BoWex M-42, BoWex M-48, BoWex M-65, BoWex I-80, BoWex I-100, BoWex I-125.

Hiện tại, công ty Kiên Dũng đang tồn kho sẵn tất cả các kích thước khớp nối răng vỏ thép KTR BoWex M được sử dụng phổ biến trong hệ thống khớp nối truyền động của các nhà máy công nghiệp của Việt Nam. Khi có bất kỳ thắc mắc nào về sản phẩm khớp nối răng vỏ nhựa, khớp nối răng KTR BoWex, quý khách hãy liên hệ công ty Kiên Dũng chúng tôi, đội ngũ kỹ thuật nhiệt tình và giàu kinh nghiệm sẽ tư vấn và lựa chọn cho quý khách những sản phẩm phù hợp nhất.
