Khớp nối răng vỏ nhựa KTR BoWex M-28 là một loại khớp nối cơ khí được thiết kế để truyền mô-men xoắn giữa các trục trong các hệ thống cơ khí. Được sản xuất bởi KTR, một công ty hàng đầu thế giới về các giải pháp khớp nối, sản phẩm này nổi bật với sự kết hợp giữa độ bền cao và khả năng chống mài mòn, thích hợp cho nhiều ứng dụng công nghiệp khác nhau.
Khớp nối răng hai đầu BoWex M với răng cong phù hợp cho mọi ứng dụng trong lĩnh vực kỹ thuật cơ khí và thủy lực. Sự kết hợp giữa nylon và thép trong khớp nối răng của chúng tôi cho phép hoạt động không cần bảo trì, không cần bôi trơn mỡ hoặc dầu. Các trục thép cho phép có một phạm vi lưu trữ rộng rãi với các lỗ khoan hoàn thiện theo tiêu chuẩn ISO và feather keyway acc. theo DIN 6885 sheet 1, cũng như các taper và inch bores cho bơm thủy lực và điều chỉnh tùy chỉnh.

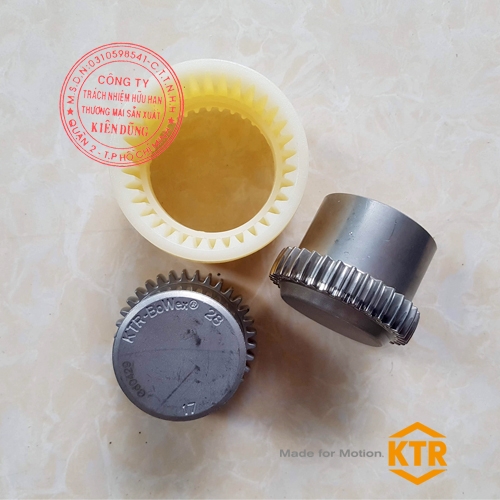

Khớp nối răng vỏ nhựa KTR BoWex M-28 là loại khớp nối răng cong có hai trục hub (bánh răng lồi) bằng thép kết hợp với vòng nhựa nylon (răng lõm) bao bọc bên ngoài khớp nối, truyền momen xoắn đến 45Nm. Các bánh răng lồi này được thiết kế để ăn khớp với nhau, tạo ra một kết nối linh hoạt nhưng vững chắc giữa hai trục. Với cấu trúc này, khớp nối có thể hấp thụ được các sai lệch về góc và trục, giúp bảo vệ các thành phần máy móc khỏi hư hỏng do rung động và tải trọng không đều.
Thông số kỹ thuật khớp nối răng KTR BoWex M-28 Gear Coupling:
Torque Rated TKN = 45 Nm
Độ dài Coupling L = 84mm, Số răng: 34
Độ dài Hub l1 = l2 = 40mm, đường kính Hub D = 44mm
Độ dài Sleeve LH = 46mm, đường kính Sleeve DH = 65mm;
Khớp nối răng vỏ nhựa BoWex Type M và Type I là loại khớp nối tiêu chuẩn, là sự kết hợp của nylon và thép có độ bền cơ học cao, cách điện tốt, kháng hóa chất tốt, cho phép hoạt động trơn tru mà không cần bảo trì thường xuyên, vòng nhựa bên ngoài bằng nylon cho kích thước khoảng cách trục E = 4mm.
Khớp nối răng vỏ nhựa BoWex Type M không cần bảo trì thường xuyên do không yêu cầu bôi trơn bằng dầu mỡ, và có khả năng cách điện tốt cũng như kháng hóa chất cao. Nhà sản xuất KTR, Đức có sẵn đầy đủ các kích thước khớp nối răng vỏ nhựa như sau: BoWex M-14, BoWex M-19, BoWex M-24, BoWex M-28, BoWex M-32, BoWex M-38, BoWex M-42, BoWex M-48, BoWex M-65, BoWex I-80, BoWex I-100, BoWex I-125.
>>> Tham khảo thêm: Khớp nối răng vỏ nhựa KTR BoWex Gear Coupling Type M
Độ bền cao: Kết hợp của nylon và thép có độ bền cơ học cao, khớp nối răng KTR BoWex M-28 có khả năng chịu mài mòn tốt, kéo dài tuổi thọ sử dụng.
Khả năng hấp thụ sai lệch: Khớp nối răng vỏ nhựa KTR Bowex M-28 có thể hấp thụ các sai lệch nhỏ về trục và góc, giảm thiểu căng thẳng lên các bộ phận khác của hệ thống.
Dễ dàng lắp đặt và bảo trì: Thiết kế đơn giản giúp việc lắp đặt và bảo trì trở nên dễ dàng hơn.
Khả năng chống ản mòn: Vật liệu nhựa giúp khớp nối chống lại các tác nhân ăn mòn từ môi trường bên ngoài.
Khớp nối răng vỏ nhựa KTR BoWex M-28 được ứng dụng rộng rãi trong các ngành công nghiệp như:
Ngành chế biến thực phẩm: Khả năng chống ăn mòn và an toàn với thực phẩm giúp khớp nối này trở thành lựa chọn hợp lý.
Ngành sản xuất giấy: Độ bền cao và khả năng hấp thụ rung động tốt giúp bảo vệ máy móc trong môi trường làm việc khắc nghiệt.
Ngành dệt may: Khả năng làm việc trong điều kiện tốc độ cao và tải trọng biến đổi giúp tăng hiệu quả sản xuất.
Khi chọn khớp nối răng vỏ nhựa KTR BoWex M-28, cần lưu ý các yếu tố sau:
Tải trọng và tốc độ: Đảm bảo khớp nối răng có thể chịu được tải trọng và tốc độ hoạt động của hệ thống.
Môi trường làm việc: Lựa chọn vật liệu phù hợp với điều kiện môi trường như nhiệt độ, độ ẩm, và các yếu tố ăn mòn.
Kích thước và kiểu dáng: Khớp nối răng cần phù hợp với kích thước và kiểu dáng của trục.
Đối với khớp nối răng vỏ nhựa KTR BoWex M-28 với hoạt động hiệu quả và bền bỉ, tuổi thọ duy trì cao cho phép vận hành không cần bảo trì; không cần bôi trơn bằng dầu mỡ.Tuy nhiên cần thay thế khi cần thiết nếu phát hiện các dấu hiệu mài mòn hoặc hư hỏng, cần thay thế khớp nối ngay lập tức để tránh ảnh hưởng đến toàn bộ hệ thống.
Sản phẩm khớp nối răng vỏ nhựa KTR Bowex M-28 được sử dụng phổ biến trong hệ thống khớp nối truyền động của các nhà máy công nghiệp của Việt Nam. Công ty Kiduco (Kiên Dũng) đang tồn kho sẵn tất cả các kích thước khớp nối răng vỏ nhựa KTR BoWex. Khi có bất kỳ thắc mắc nào về sản phẩm khớp nối răng vỏ nhựa, khớp nối răng KTR BoWex, quý khách hãy liên hệ công ty Kiên Dũng chúng tôi qua hotline/Zalo 0988.461.465, đội ngũ kỹ sư nhiệt tình và giàu kinh nghiệm sẽ tư vấn và lựa chọn cho quý khách những sản phẩm phù hợp nhất.
Thông số kỹ thuật khớp nối răng vỏ nhựa KTR BoWex
|
KTR BoWex Gear Coupling Size |
Torque [Nm] |
No. of teeth |
||
| Rated TKN | Max TKmax | Vibratory TKW | ||
| KTR BoWex M-14 | 10 | 30 | 5 | 20 |
| KTR BoWex M-19 | 16 | 48 | 8 | 24 |
| KTR BoWex M-24 | 20 | 60 | 10 | 28 |
| KTR BoWex M-28 | 45 | 135 | 23 | 34 |
| KTR BoWex M-32 | 60 | 180 | 30 | 40 |
| KTR BoWex M-38 | 80 | 240 | 40 | 44 |
| KTR BoWex M-42 | 100 | 300 | 50 | 50 |
| KTR BoWex M-48 | 140 | 420 | 70 | 50 |
| KTR BoWex M-65 | 380 | 1140 | 190 | 42 |
| KTR BoWex I-80 | 700 | 2100 | 350 | 46 |
| KTR BoWex I-100 | 1200 | 3600 | 600 | 48 |
| KTR BoWex I-125 | 2500 | 7500 | 1250 | 54 |
