Mã sku: RATHI-JAW-FLEX-COUPLING-RFC
Nhà sản xuất: Rathi, Ấn Độ
Hỗ trợ kỹ thuật
Mai Văn Thọ (Mr. Thomas) - Sales Engineer
Di động: +84 906.354339
Email: tho.kiduco@gmail.com

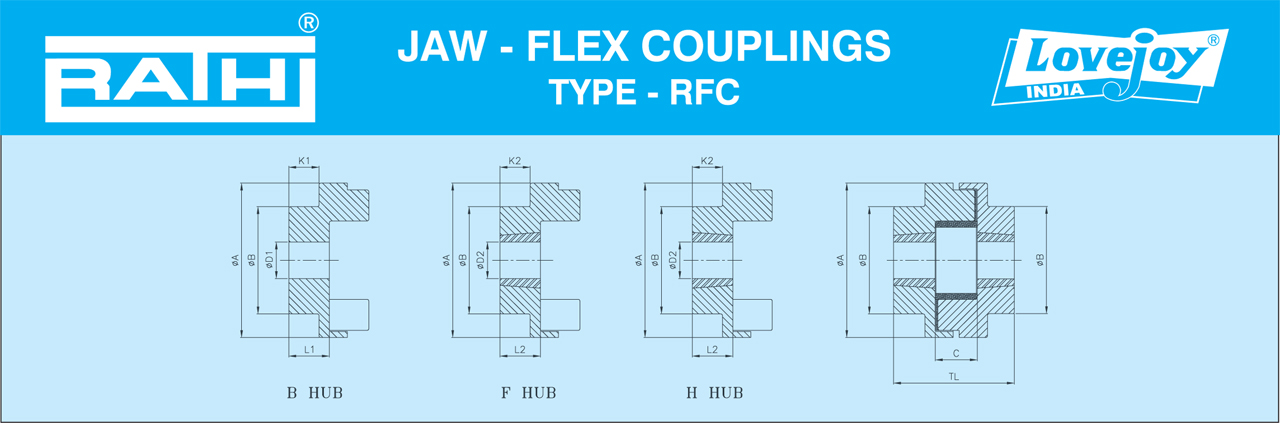

Khớp nối trục Jaw Flex Coupling loại RFC là loại khớp nối linh hoạt đa mục đích bù lệch trục góc và bù lệch trục song song, có sẵn 8 kích thước khác nhau, gồm nhiều kiểu khoét trục như: tapper bore, pilot bore, hoặc finished bore.
Khớp nối hàm Jaw Flex Coupling Type RFC dễ dàng cài đặt, việc căn chỉnh nhanh chóng, không cần dụng cụ đặc biệt. Các răng trong liên kết của 2 trục hub (inter-linking hubs) hoạt động như một biện pháp bổ sung thay thế khi giảm chấn spider cao su bị hư hỏng, bộ truyền động vẫn được duy trì. Vòng giảm chấn spider hoa thị của loại khớp nối hàm RFC được làm từ cao su Nitrile có độ cứng 80 ShA, thích hợp với nhiệt độ từ -40ºC đến +100ºC.
| Coupling Size | Maximum Speed rpm | Torque Rating (Nm) | Moment of Inertia WR2 (kgm2) | Torsional Stiffness (Nm / º) | Maximum Misalignment | Weight (kg) | ||
| Normal | Maximum | Parallel | Axial | |||||
| RFC 7 | 8300 | 31.5 | 72 | 0.0003 | 10.2 | 0.3 | +0.20 | 1.1 |
| RFC 9 | 6740 | 80 | 180 | 0.001 | 25.5 | 0.3 | +0.49 | 1.0 |
| RFC 11 | 5110 | 160 | 360 | 0.003 | 48.0 | 0.3 | +0.61 | 5.0 |
| RFC 13 | 4400 | 315 | 720 | 0.006 | 84.0 | 0.4 | +0.79 | 8.0 |
| RFC 15 | 3820 | 600 | 1500 | 0.010 | 176.0 | 0.4 | +0.92 | 11.7 |
| RFC 18 | 3180 | 950 | 2350 | 0.022 | 240.0 | 0.4 | +1.09 | 18.2 |
| RFC 23 | 2540 | 2000 | 5000 | 0.065 | 336.0 | 0.5 | +1.32 | 35.0 |
| RFC 28 | 2080 | 3150 | 7200 | 0.191 | 960.0 | 0.5 | +1.70 | 66.5 |
