Mã sku: RATHI JAW FLEX COUPLING H/HR
Nhà sản xuất: Rathi, Ấn Độ
Hỗ trợ kỹ thuật
Mai Văn Thọ (Mr. Thomas) - Sales Engineer
Di động: +84 906.354339
Email: tho.kiduco@gmail.com
Khớp nối trục Jaw Flex Coupling loại H/HR là dạng khớp nối được hoàn thiện gia công đúc, dễ dàng lắp đặt và tháo rời, có các đệm giảm chấn riêng lẻ tự do được giữ cố định bằng vòng thép bên ngoài, đệm giảm chấn dễ dàng kiểm tra và thay thế mọi lúc.
Khớp nối trục Jaw Flex Coupling loại H/HR được sử dụng phổ biến cho máy bơm trong các nhà máy hóa chất, là lý tưởng cho các ứng dụng bơm pit tông, động cơ diesel hoặc động cơ khí, bộ phát điện đa mục đích và những ứng dụng tải nặng khác.

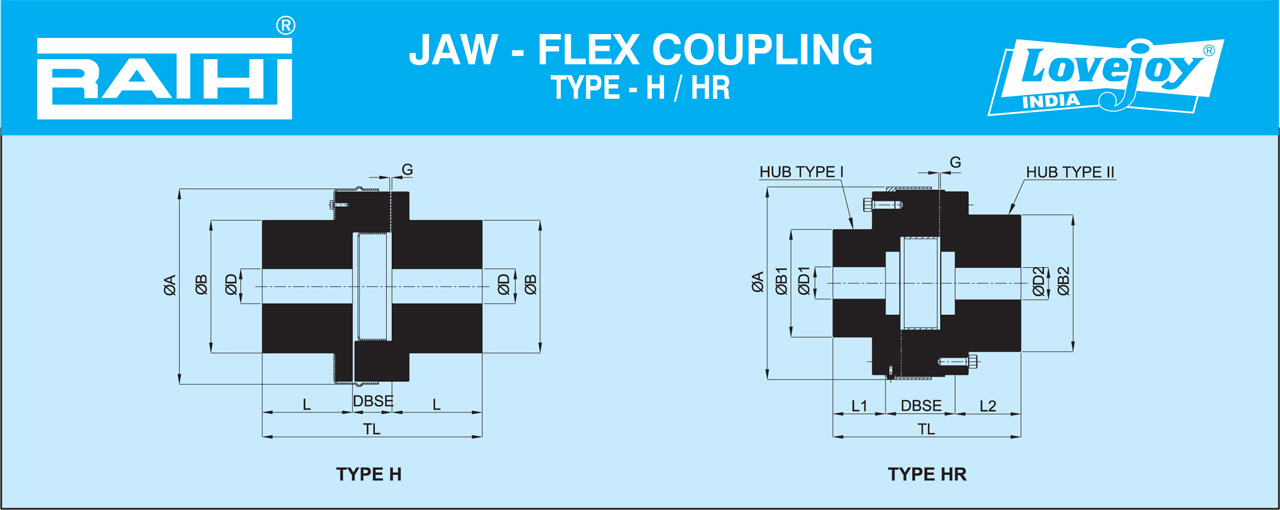

| H TYPE TECHNICAL DATA | |||||||||||||||
| Coupling Size | KW at 100 rpm | Gap G | Bore (ØD) | Outside Dia. ØA | Hub Diameter ØB | Length thru Bore L | DBSE | Overall Length TL | Approx. weight in kg | ||||||
| Synthetic Rubber | Polyurethane | HTrans | Min. | Max. | Min. Bore | Max. Bore | |||||||||
| HR-307 | 56 | 84 | 140 | 3 | 60 | 105 | 262 | 180 | 121 | 53 | 295 | 58 | 55 | ||
| HR-357 | 75 | 112 | 187 | 3 | 60 | 115 | 288 | 197 | 127 | 60 | 314 | 73 | 67 | ||
| HR-367 | 104 | 156 | 260 | 3 | 70 | 130 | 313 | 222 | 143 | 67 | 353 | 105 | 99 | ||
| HR TYPE TECHNICAL DATA | |||||||||||||||
| Coupling Size | KW at 100 rpm | Gap G | Type I Bore (ØD1) | Type I Bore (ØD2) | Outside Dia. ØA | Hub Diameter | Length thru Bore | DBSE | Overall Length TL | ||||||
| Synthetic Rubber | Polyurethane | HTrans | Min. | Max. | Min. | Max. | ØB1 | ØB2 | L1 | L2 | |||||
| HR-307 | 56 | 84 | 140 | 3 | 30 | 80 | 60 | 105 | 266 | 131 | 170 | 68 | 85 | 100 | 253 |
| HR-357 | 75 | 112 | 187 | 3 | 35 | 85 | 60 | 115 | 292 | 138 | 180 | 76 | 95 | 110 | 281 |
| HR-367 | 104 | 156 | 260 | 3 | 40 | 100 | 70 | 130 | 317 | 162 | 210 | 84 | 105 | 117 | 306 |
| HR-407 | - | 223 | 372 | 3 | 50 | 120 | 85 | 155 | 349 | 195 | 248 | 95 | 120 | 126 | 341 |
| HR-457 | - | 302 | 502 | 3 | 60 | 140 | 85 | 185 | 400 | 220 | 294 | 100 | 130 | 134 | 364 |
| HR-509 | - | 358 | 597 | 6 | 70 | 145 | 90 | 190 | 412 | 230 | 305 | 110 | 140 | 133 | 383 |
| HR-609 | - | 527 | 877 | 6 | 85 | 170 | 100 | 225 | 461 | 275 | 360 | 130 | 170 | 142 | 442 |
| HR-709 | - | 738 | 1230 | 6 | 90 | 190 | 100 | 265 | 524 | 300 | 425 | 140 | 195 | 162 | 497 |
| HR-809 | - | - | 1530 | 6 | 100 | 215 | 120 | 295 | 592 | 345 | 470 | 155 | 210 | 196 | 561 |
| HR-911 | - | - | 1770 | 6 | 100 | 265 | 170 | 340 | 661 | 420 | 545 | 190 | 240 | 216 | 646 |
