Trọn bộ khớp nối Type L Rathi Lovejoy Jaw Flex Coupling

Mã sku: RATHI-JAW-FLEX-COUPLING-L

Liên hệ

Nhà sản xuất: Rathi, Ấn Độ

Hỗ trợ kỹ thuật

Mai Văn Thọ (Mr. Thomas) - Sales Engineer

Di động: +84 906.354339

Email: tho.kiduco@gmail.com

Khớp nối trục Jaw Flex Coupling Type L của hãng Rathi:

Khớp nối trục Jaw Flex Coupling loại L là khớp nối trục tiêu chuẩn trong ngành công nghiệp, được sử dụng nhiều nhất với lựa chọn có sẵn tồn kho. Thiết kế gồm 3 phần: 2 hub bằng vật liệu sinterd iron (L35 - L75), cast iron (L95 - L295) hoặc aluminum (L50 - L110), 1 spider giảm chấn bằng cao su NBR, Urethane, Hytrel hoặc Bronze.

Khớp nối linh hoạt Jaw Flex Coupling loại L là dạng khớp nối không tiếp xúc kim loại với kim loại, sẽ vẫn hoạt động nếu spider đàn hồi bị mòn hoặc hư hỏng (nhưng không an toàn cần được thay thế), khả năng chống lệch trục góc và chống lệch trục song song. Chống dầu, bụi bẩn, cát, độ ẩm, và dầu mỡ bôi trơn.

Khớp nối mềm, khớp nối hàm, khớp nối linh hoạt Jaw Flex Coupling của hãng Rathi Ấn Độ (Lovejoy) đặc trưng với lớp vỏ bọc độc đáo xung quanh thành phần kết nối bằng cao su Nitrile, khớp nối dạng "Snap Wrap" vượt trội về chất lượng, tính linh hoạt, tốc độ lắp đặt và bảo trì, giúp loại bỏ nhu cầu tháo dỡ toàn bộ thiết bị được kết nối khi kiểm tra hoặc thay thế phần tử, đây là một lợi ích chính giúp giảm thời gian ngừng hoạt động trên máy móc.

Bảng thông số kỹ thuật

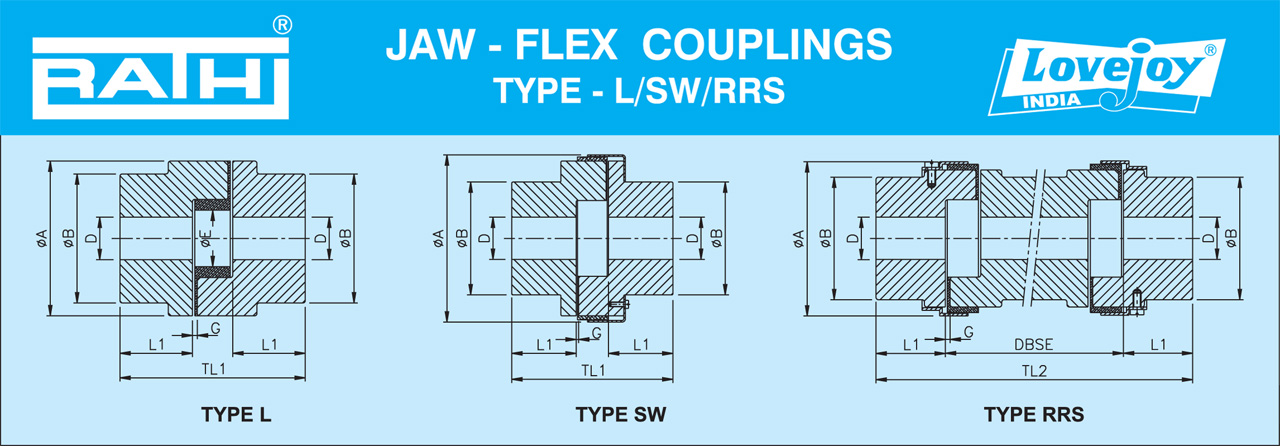

Bảng thông số kỹ thuật Jaw Flex Coupling Type L SW RRS
Coupling Size Synthetic Rubber Polyurethane HTrans Pilot Drill Size Max Bore D ØA ØB ØE Gap G Length thru' Bore L1 #Overall Length TL1
Rated Torque (Nm) kW @ 100 rpm Rated Torque (Nm) kW @ 100 rpm Rated Torque (Nm) kW @ 100 rpm
L35 0.38 0.004 - - - - - 10 16 16 - 1 6.5 21
L50 2.80 0.03 4.2 0.04 7.0 0.07 - 16 27 27 - 1 15 42
L70 4.90 0.05 7.4 0.08 12.3 0.13 - 20 35 35 - 2 19 51
L75 ALU 9.80 0.1 14.7 0.15 24.5 0.26 - 22 45 45 - 2 21 55
L75 IRON 9.80 0.1 14.7 0.15 24.5 0.26 - 22 45 39 - 2 21 55
L 95 21.10 0.22 31.7 0.33 52.8 0.55 - 28 54 49 19 2 25 63
L 99 46.40 0.49 69.6 0.73 116 1.2 - 30 65 51 27 2 27 72
L 100 46.40 0.49 69.6 0.73 116 1.2 - 35 65 57 27 2 35 88
L 110 89 0.93 133.5 1.4 222.5 2.3 - 42 85 76 35 3 43 108
L 150 141 1.5 211.5 2.2 352.5 3.7 - 48 96 80 35 3 45 115
L 190 190 2.0 285 3.0 475 5.0 - 60 115 102 45 3 54 133
L 225 265 2.8 397.5 4.2 662.5 6.9 - 65 127 111 45 3 64 153
L 226 327 3.4 490.5 5.1 817.5 8.6 25 70 137 119 51 3 70 178
L 276 532 5.6 798 8.4 1330 13.9 25 75 157 127 60 3 80 200
L 280 782 8.2 1173 12.3 1955 20.5 30 80 192 140 70 3 80 200
L 295 1279 13.4 1918.5 20.1 3197.5 33.5 30 95 237 162 80 3 95 238

Những lựa chọn thay thế Khớp nối trục Jaw Flex Coupling Type L:

  • For Larger Max Bore or Higher Torques: C Type or H Type

  • For Aluminum or Stainless Steel: AL Type or SS Type

  • For Radial Removable Spiders: SW Type or LC Type

  • For Radial Removable with Spacer: RRS/RRSC Type or RRC Type

  • For Non-Fail Safe: Jaw-In-Shear Type

  • For Backlash Free: Curved Jaw – GS Type

  • For European Standard: Curved Jaw – CJ Type

  • For other coupling types: Coupling Preselection Guide
