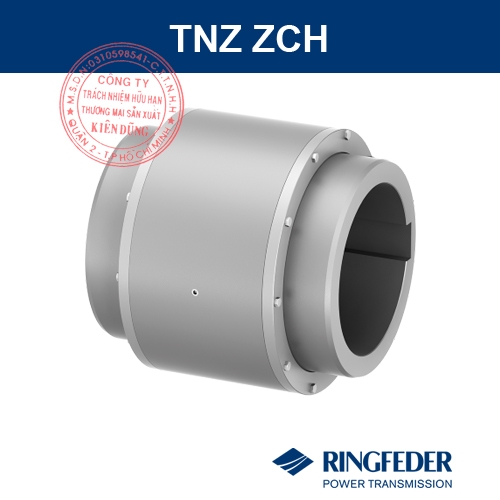

Khớp nối trục Ringfeder TNZ ZCH là một khớp nối kiểu bánh răng trụ kép cứng xoắn bao gồm vỏ sleeve một mảnh với hỗ trợ vòng O-ring ở cả hai đầu và 2 trục Hub kiểu TNZ ZCA. Có thể kết hợp với các trục hub dài đa năng mở rộng một bên ZCHU hoặc cả 2 bên ZCHUU.
Vật liệu: Khớp nối bánh răng xoắn cứng làm bằng thép chất lượng cao, các răng thép được gia nhiệt tăng độ cứng, được bôi trơn bằng mỡ chịu áp lực cao, vòng O-ring làm kín bằng cao su tổng hợp, các vỏ được căn giữa chính xác các vị trí lỗ bu lông và giữ với nhau bằng bộ bu lông - đai ốc tự khóa.
Thiết kế nhỏ gọn giúp tập trung sức mạnh
Bù lệch trục góc, bù lệch trục song song, bù khoảng cách trục trong dung sai quy định.
Thích hợp sử dụng ở nhiệt độ lên đến +120ºC với vòng làm kín đặc biệt.
Có sẵn các vỏ ngoài Sleeve của cả dòng ZCH

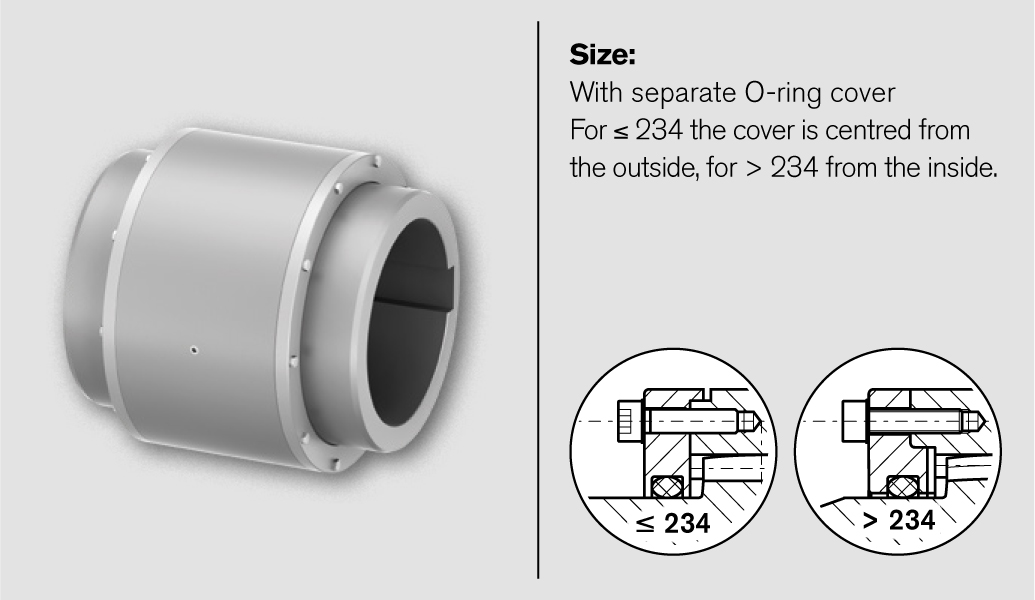

Vòng làm kín O-ring có thể được thay thế mà không phải di chuyển trục.
Kích thước khoét lỗ trục hub tối đa lên đến đường kính 270mm
Momen xoắn lên đến TKn= 195.000Nm / TKmax = 390.000Nm
Tốc độ lên đến 6.000rpm, với tốc độ ngoại vi lên đến 30m/s nên cân bằng động khớp nối.
Dung sai lỗ khoét trục là ISO H7, tiêu chuẩn rãnh cài then là DIN 6885-1 với dung sai ISO P9

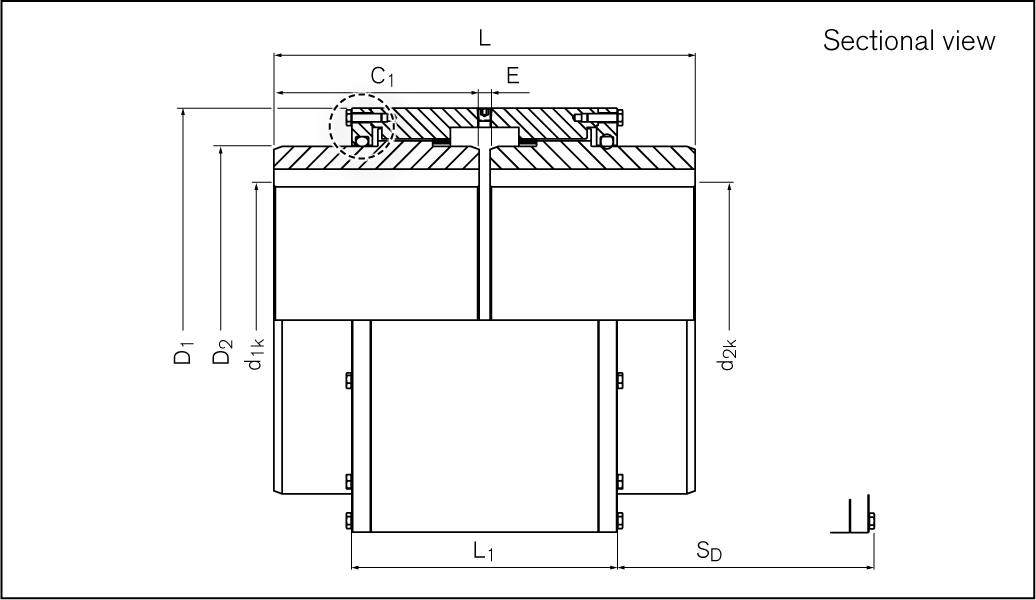

| Size | Identifier ZCH | TKN (Nm) | nmax (1/min) | d1kmin (mm) | d1kmax (mm) | D1 (mm) | D2 (mm) | L (mm) | Gwsb (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 69 | XC0106 | 1750 | 6000 | 12 | 50 | 98 | 69 | 89 | 4,6 |
| 85 | XC0108 | 2750 | 4500 | 18 | 60 | 115 | 85 | 103 | 7,0 |
| 107 | XC0110 | 5500 | 4200 | 28 | 75 | 145 | 107 | 127 | 13,3 |
| 133 | XC0113 | 8500 | 4000 | 40 | 95 | 176 | 133 | 157 | 24,5 |
| 152 | XC0115 | 13500 | 3850 | 50 | 110 | 196 | 152 | 185 | 33,8 |
| 179 | XC0117 | 22000 | 3700 | 60 | 130 | 225 | 179 | 216 | 50,5 |
| 209 | XC0120 | 35000 | 3200 | 70 | 155 | 256 | 209 | 246 | 75,9 |
| 234 | XC0123 | 43000 | 2900 | 85 | 170 | 286 | 234 | 278 | 104,7 |
| 254 | XC0125 | 68000 | 2600 | 95 | 190 | 310 | 254 | 308 | 131,7 |
| 279 | XC0127 | 82000 | 2300 | 110 | 210 | 345 | 279 | 358 | 185,4 |
| 305 | XC0130 | 150000 | 2100 | 120 | 230 | 375 | 305 | 388 | 236,6 |
| 355 | XC0135 | 195000 | 1800 | 130 | 270 | 430 | 355 | 450 | 368,0 |
