Khớp nối răng vỏ thép Ringfeder TNZ ZCAF / TNZ ZCBF với trục trung gian liên kết mặt bích mở rộng.
Khớp nối Ringfeder TNZ ZCAF là một khớp nối kiểu bánh răng trụ kép cứng xoắn, cấu tạo từ các nửa khớp nối TNZ ZCA và được bổ sung một trục trung gian liên kết mặt bích mở rộng đối xứng 2 đầu.
Khớp nối Ringfeder TNZ ZCBF là một khớp nối kiểu bánh răng trụ kép cứng xoắn, cấu tạo từ các nửa khớp nối TNZ ZCB và được bổ sung một trục trung gian liên kết mặt bích mở rộng đối xứng 2 đầu.
Các tính năng chung:
Vật liệu: Khớp nối bánh răng xoắn cứng làm bằng thép chất lượng cao, các răng thép được gia nhiệt tăng độ cứng, được bôi trơn bằng mỡ chịu áp lực cao, vòng O-ring làm kín bằng cao su tổng hợp, các vỏ được căn giữa chính xác các vị trí lỗ bu lông và giữ với nhau bằng bộ bu lông - đai ốc tự khóa.
Thiết kế nhỏ gọn giúp tập trung sức mạnh
Bù lệch trục góc, bù lệch trục song song, bù khoảng cách trục trong dung sai quy định.
Thích hợp sử dụng ở nhiệt độ lên đến +120ºC với vòng làm kín đặc biệt.
Có sẵn các vỏ ngoài Sleeve của cả dòng ZCAF, ZCBF
Vòng làm kín O-ring có thể được thay thế mà không phải di chuyển trục.
Kích thước khoét lỗ trục hub tối đa lên đến đường kính 270mm
Momen xoắn lên đến TKn= 195.000Nm / TKmax = 390.000Nm
Tốc độ lên đến 6.000rpm, với tốc độ ngoại vi lên đến 30m/s nên cân bằng động khớp nối.
Dung sai lỗ khoét trục là ISO H7, tiêu chuẩn rãnh cài then là DIN 6885-1 với dung sai ISO P9

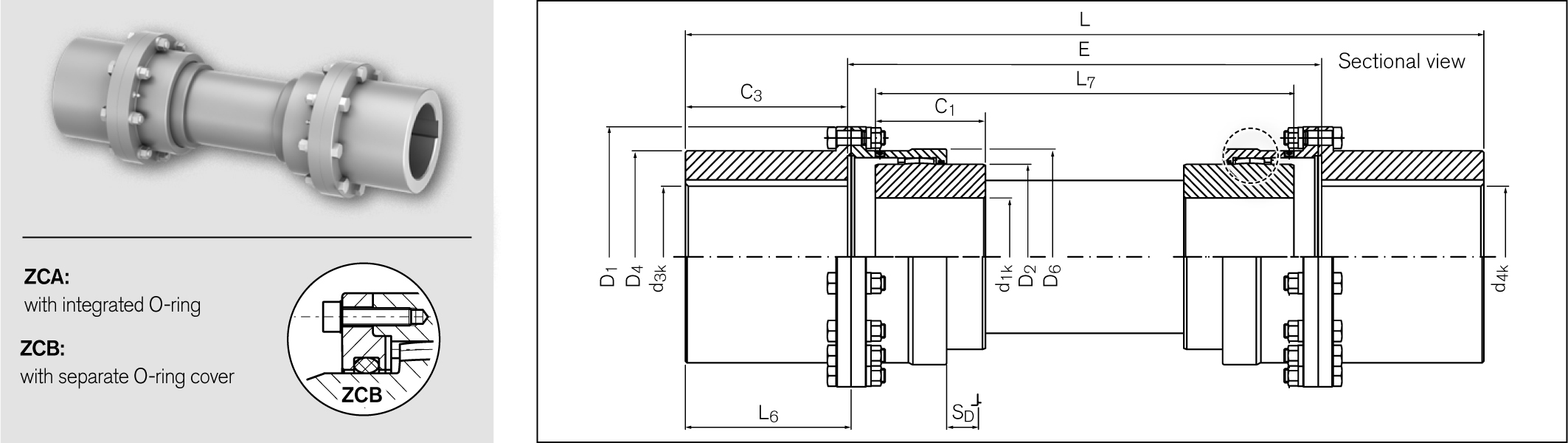

Bảng thông số kỹ thuật Ringfeder TNZ ZCAF / TNZ ZCBF
Size
Identifier ZCAF
Identifier ZCBF
TKN (Nm)
nmax (1/min)
d3kmin (mm)
d3kmax (mm)
D1 (mm)
D6 (mm)
L (mm)
L7min (mm)
Gwsb (kg)
69
XC6106
-
1750
On request
12
55
111
81,5
179
86
depends on E
85
XC6108
-
2750
18
75
152
103,5
213
100
107
XC6110
XC7110
5500
28
95
178
127,5
271
124
133
XC6113
XC7113
8500
40
110
213
156
325
152
152
XC6115
XC7115
13500
50
130
240
181
403
180
179
XC6117
XC7117
22000
60
155
280
209
466
210
209
XC6120
XC7120
35000
70
180
318
245,5
530
240
234
XC6123
XC7123
43000
85
200
346
274
602
270
254
XC6125
XC7125
68000
95
230
389
307
700
300
279
XC6127
XC7127
82000
110
250
425
334,5
806
350
305
XC6130
XC7130
150000
120
280
457
366
880
380
355
XC6135
XC7135
195000
130
330
527
423
1040
440
