Khớp nối răng vỏ thép Ringfeder TNZ ZCA / TNZ ZCB với trục Hub tiêu chuẩn

Khớp nối Ringfeder TNZ ZCA là một khớp nối kiểu bánh răng trụ kép cứng xoắn, cấu tạo bao gồm: 2 trục Hub với thiết kế răng ngoài, 2 vỏ ngoài Sleeve bảo vệ với thiết kế răng trong có vòng O-ring tích hợp, hai nửa khớp nối liên kết với nhau bằng bộ bu lông.

Với cấu tạo giống khớp nối răng TNZ ZCA, Ringfeder TNZ ZCB chỉ khác ở chỗ trên vỏ ngoài Sleeve có rãnh để sử dụng vòng O-ring rời, giúp thuận tiện cho việc lắp đặt bằng cách thay đổi trình tự lắp ráp, phù hợp với các ứng dụng sử dụng khớp nối kích thước lớn.

Các tính năng chung:

  • Vật liệu: Khớp nối bánh răng xoắn cứng làm bằng thép chất lượng cao, các răng thép được gia nhiệt tăng độ cứng, được bôi trơn bằng mỡ chịu áp lực cao, vòng O-ring làm kín bằng cao su tổng hợp, các vỏ được căn giữa chính xác các vị trí lỗ bu lông và giữ với nhau bằng bộ bu lông - đai ốc tự khóa.

  • Thiết kế nhỏ gọn giúp tập trung sức mạnh

  • Bù lệch trục góc, bù lệch trục song song, bù khoảng cách trục trong dung sai quy định.

  • Thích hợp sử dụng ở nhiệt độ lên đến +120ºC với vòng làm kín đặc biệt.

  • Có sẵn các vỏ ngoài Sleeve của cả dòng ZCA, ZCB

  • Vòng làm kín O-ring có thể được thay thế mà không phải di chuyển trục.

  • Kích thước khoét lỗ trục hub tối đa lên đến đường kính 270mm

  • Momen xoắn lên đến TKn= 195.000Nm / TKmax = 390.000Nm

  • Tốc độ lên đến 6.000rpm, với tốc độ ngoại vi lên đến 30m/s nên cân bằng động khớp nối.

  • Dung sai lỗ khoét trục là ISO H7, tiêu chuẩn rãnh cài then là DIN 6885-1 với dung sai ISO P9

Dự án thực tế trong năm 2021

Công ty Kiên Dũng nhập khẩu chính hãng các Khớp nối răng vỏ thép TNZ ZCA từ nhà sản xuất Ringfeder, Đức và cung cấp cho dự án lắp đặt thay thế khớp nối truyền động cho nhà máy thép cán nóng tại khu công nghiệp Phú Mỹ, Bà Rịa- Vũng Tàu. Các khớp nối được gia công lỗ trục theo yêu cầu bản vẽ của khách hàng trước khi giao lắp đặt tại hiện trường nhà máy. Hiện nay, có nhiều đơn vị chuyên khớp nối cung cấp tại thị trường Việt Nam, nhưng Kiên Dũng lợi thế là nhà cung cấp hàng chính hãng Ringfeder chất lượng cao và giá cả cạnh tranh, mang lại sự yên tâm cho khách hàng sử dụng.

Khớp nối răng vỏ thép Ringfeder TSCHAN TNZ ZCA Gear Couplings 2 Khớp nối răng vỏ thép Ringfeder TSCHAN TNZ ZCA Gear Couplings 3

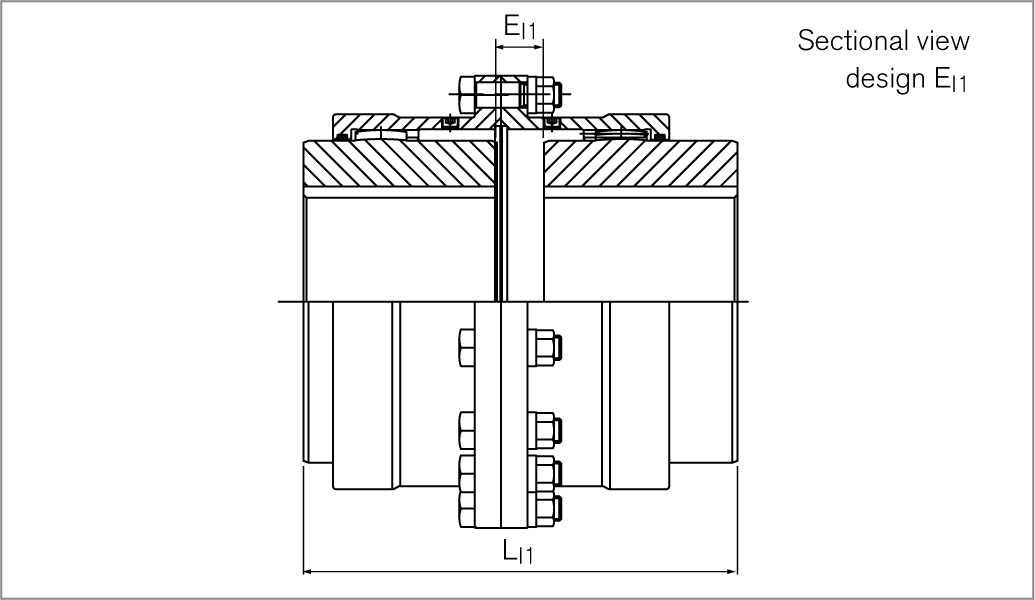

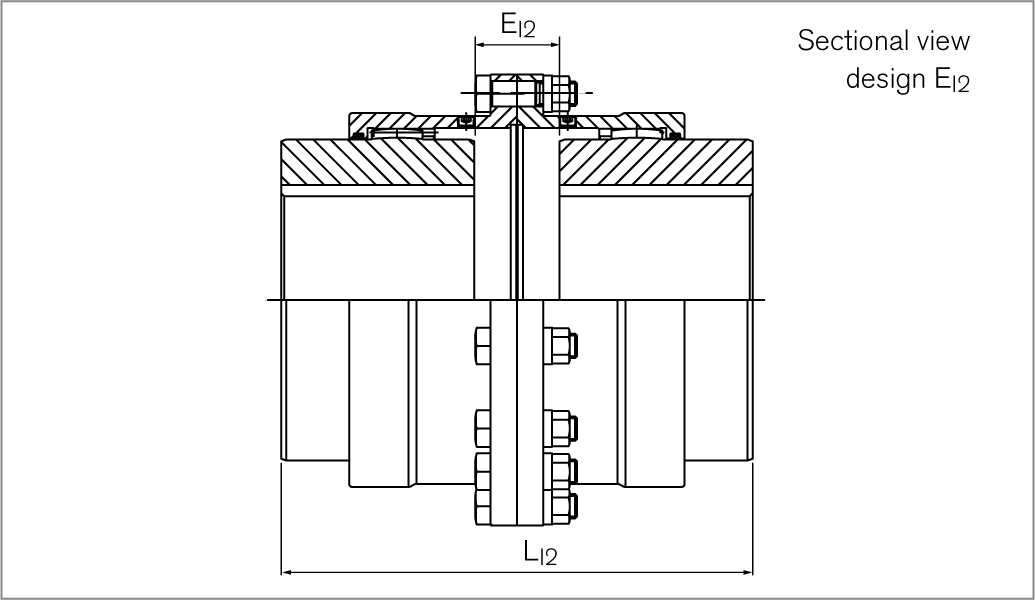

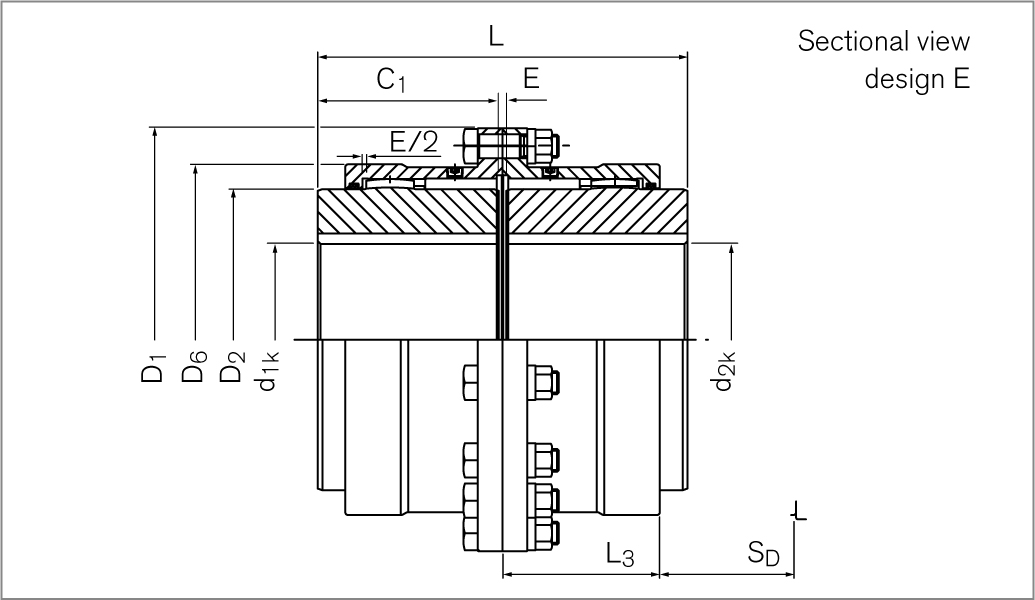

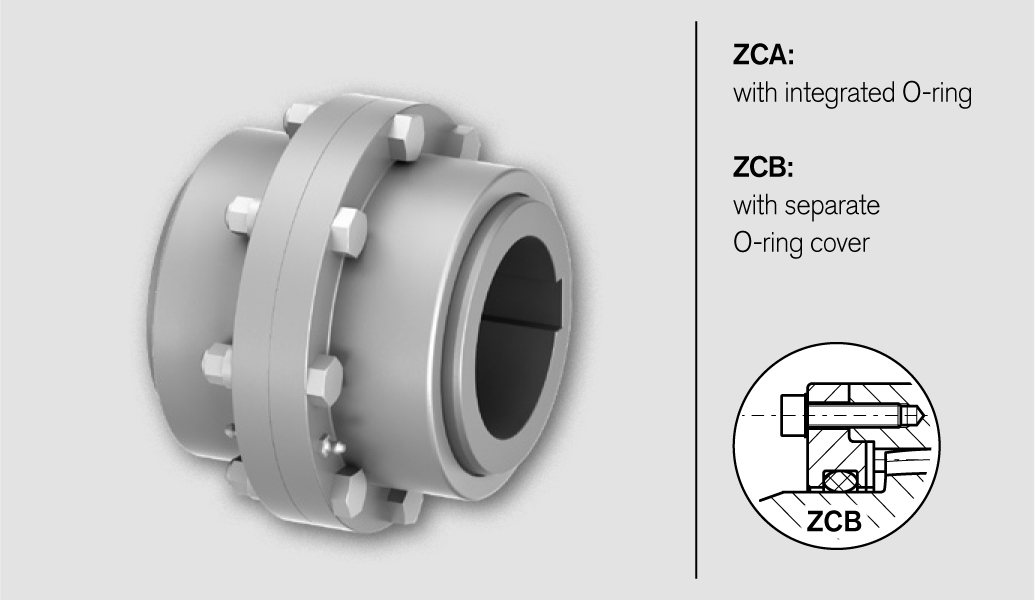

Gear Couplings TNZ ZCA / TNZ ZCB Technical Data 1 Gear Couplings TNZ ZCA / TNZ ZCB Technical Data 2 Gear Couplings TNZ ZCA / TNZ ZCB Technical Data 3 Gear Couplings TNZ ZCA / TNZ ZCB Technical Data 4

Bảng thông số kỹ thuật Ringfeder TNZ ZCA / TNZ ZCB

Size Identifier ZCA Identifier ZCB TKN (Nm) nmax (1/min) d1kmin (mm) d1kmax (mm) D1 (mm) D6 (mm) L (mm) LI2 (mm) Gwsb (kg)
69 XC2106 - 1750 6000 12 50 111 81,5 89 93 4,1
85 XC2108 - 2750 4600 18 60 152 103,5 103 113 8,7
107 XC2110 XC3110 5500 4200 28 75 178 127,5 127 149 14,4
133 XC2113 XC3113 8500 4000 40 95 213 156 157 171 25,6
152 XC2115 XC3115 13500 3850 50 110 240 181 185 223 37,3
179 XC2117 XC3117 22000 3700 60 130 280 209 216 258 58,9
209 XC2120 XC3120 35000 3200 70 155 318 245,5 246 298 88,6
234 XC2123 XC3123 43000 2900 85 170 346 274 278 336 116,1
254 XC2125 XC3125 68000 2600 95 190 389 307 308 392 166,0
279 XC2127 XC3127 82000 2300 110 210 425 334,5 358 448 219,2
305 XC2130 XC3130 150000 2100 120 230 457 366 388 488 265,9
355 XC2135 XC3135 195000 1800 130 270 527 423 450 574 415,8
