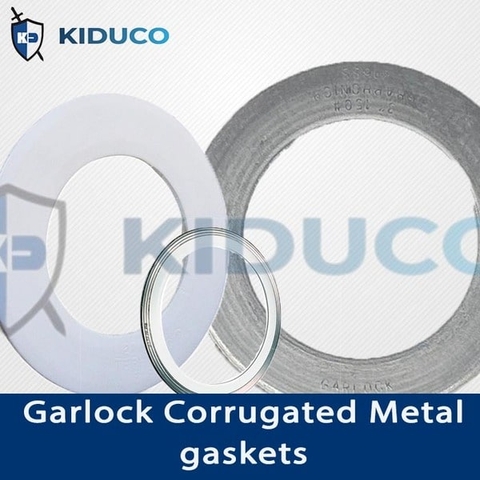

Vòng đệm kim loại Garlock Corrugated Metal Gaskets

Mã sku: (Đang cập nhật...)

Liên hệ

Nhà sản xuất: Garlock, Hoa Kỳ

Liên hệ qua Zalo (0988.461.465) để nhận báo giá mới nhất

Nhóm sản phẩm vòng đệm GARLOCK Corrugated Metal Gaskets (CMG) được chế tạo từ những vật liệu và công nghệ tiên tiến nhất, nhằm đáp ứng các ứng dụng có môi trường nhiệt độ cực đoan, hóa chất ăn mòn và các chu kỳ nhiệt độ khắc nghiệt. Mỗi loại vòng đệm Garlock CMG đều mang lại sự an tâm cho các khách hàng với các nhu cầu kỹ thuật khó khăn.

1. Các loại vòng đệm kim loại Garlock CMG mà Kiduco cung cấp

GARLOCK Corrugated Metal gaskets (gioăng đệm kim loại Garlock dạng sóng) là nhóm vòng đệm làm kín được thiết kế để ứng dụng trong các điều kiện khắc nghiệt như nhiệt độ cực cao, hóa chất ăn mòn mạnh trong nhà máy,..

Mỗi dòng sản phẩm làm kín của Garlock CMG đều có những tính chất riêng biệt, phù hợp cho từng ứng dụng khác nhau trong nhiều ngành công nghiệp, như là:

  • Nhóm gioăng kim loại dạng sóng GRAPHONIC® có thể làm kín kín hiệu quả và chống cháy nổ trong môi trường nhiệt độ lên đến 1200°F (650°C), phù hợp cho các ứng dụng công nghiệp hơi nước.

  • Vòng gioăng kim loại Garlock TEPHONIC® có khả năng làm kín hiệu quả ở những mặt bích tải trọng bu lông thấp.

  • Nhóm sản phẩm vòng đệm GET™ vừa có khả năng chống cháy, vừa kháng hóa chất ăn mòn vượt trội.

  • Garlock THERPHONIC® Corrugated Metal gaskets là nhóm gioăng đệm chuyên dụng cho các ứng dụng có môi trường làm việc ở nhiệt độ khắc nghiệt.

  • Sản phẩm vòng đệm kim loại Garlock dạng sóng CMG - XC là một giải pháp làm kín hiệu quả cho các ứng dụng có yêu cầu về độ tinh khiết cao.

2. Nhóm vòng đệm kim loại GRAPHONIC® Corrugated Metal gaskets

GRAPHONIC® Corrugated Metal gaskets

Những miếng đệm Garlock GRAPHONIC có lõi kim loại lượn sóng đều được bao bọc hoàn toàn trên bề mặt bằng than chì mềm dẻo (flexible graphite) để gia tăng hiệu suất làm kín.

GRAPHONIC là gioăng đệm kim loại rất linh hoạt cho nhiều ứng dụng, nhờ vào phạm vi hoạt động nhiệt độ vô cùng rộng (khoảng từ -195 cho đến 454 độ C) và hiệu suất làm kín tối ưu ở những mặt bích có trọng tải thấp.

Đặc biệt, nhóm sản phẩm làm kín GRAPHONIC còn được chứng nhận an toàn chống cháy, đã vượt qua bài kiểm tra API 6FB.

2.1 Ứng dụng của vòng gioăng kim loại GRAPHONIC® dạng sóng

  • Phạm vi hoạt động trên dải nhiệt độ rộng (khoảng từ -195 cho đến 454 độ C).
  • Làm kín hiệu quả trong các chu kỳ nhiệt độ.
  • An toàn cháy nổ (đã vượt qua bài kiểm tra API 6FB)
  • Kháng hóa chất tuyệt vời.
  • Có thể được sản xuất bằng cách sử dụng bất kỳ kim loại có sẵn trên thị trường.

2.2 Thông số kỹ thuật của Garlock GRAPHONIC® Corrugated Metal gaskets

Vật liệu cốt lõi

Thép không gỉ 304/304L hoặc 316L

Lớp phủ bề mặt

APX-2 hoặc Flexible graphite

Độ dày

0,063 - 0,125 (Inch)

Phân số kích thước ống sử dụng

½, ¾, 1, 1 ¼, 1 ½

Tiêu chuẩn mặt bích

  • ASME B16.5 Class 150, Class 300
  • MSS SP-44 Class 150, Class 300

Nhiệt độ tối đa

454 độ C ( 850 độ F)

Nhiệt độ tối thiểu

-195 độ C ( -320 độ F)

Đường kính ngoài

85,73 (mm) - 3,375 (inch)

Đường kính trong

48,41 (mm) - 1,906 (inch)

Đặc biệt, Kiên Dũng còn nhận cung cấp vòng đệm kim loại Garlock dạng sóng phi tiêu chuẩn, tùy thuộc vào yêu cầu của từng khách hàng. Quý khách vui lòng gửi thông tin qua Zalo (0988.461.465) để nhận tư vấn kỹ thuật chi tiết.

3. Nhóm gioăng đệm kim loại Garlock TEPHONIC® Corrugated Metal gaskets

Garlock TEPHONIC® Corrugated Metal gaskets

Vòng đệm dạng sóng TEPHONIC® của Garlock được phủ thêm một lớp độn làm kín ePTFE đặc biệt, nhằm ứng dụng cho các mặt bích tải trọng thấp. Nhóm gioăng này có khả năng chống lại nhiều loại hóa chất ăn mòn mạnh và là sự lựa chọn lý tưởng cho những ứng dụng chu kỳ nhiệt độ.

3.1 Đặc điểm nổi bật của nhóm vòng đệm Garlock TEPHONIC® có lõi kim loại dạng sóng

  • Có tính trơ hoá học đối với hầu hết môi chất.
  • Tạo thành một vòng đệm làm kín hiệu quả dưới tải trọng bu lông thấp.
  • Phù hợp với các khiếm khuyết nhỏ trên bề mặt bịt kín.
  • Chịu được nhiệt độ đến 500°F (260°C).
  • Sử dụng tại các bộ phận như van, máy bơm, mặt bích, bộ trao đổi nhiệt, tàu thuyền,..

3.2 Thông số kỹ thuật của Garlock TEPHONIC® CMG

Vật liệu cốt lõi

Thép không gỉ 304/304L hoặc 316L

Lớp phủ bề mặt

PTFE (Teflon)

Độ dày

0,125 (Inch)

Phân số kích thước ống sử dụng

½, ¾, 1, 1 ¼, 1 ½

Tiêu chuẩn mặt bích

  • ASME B16.5 Class 150, Class 300
  • MSS SP-44 Class 150, Class 300

Nhiệt độ tối thiểu

-195 độ C ( -320 độ F)

Đường kính ngoài

85,73 (mm) - 3,375 (inch)

Đường kính trong

48,41 (mm) - 1.906 (inch)

Đặc biệt, Kiên Dũng còn nhận cung cấp vòng đệm Garlock TEPHONIC có lõi kim loại dạng sóng phi tiêu chuẩn, tùy thuộc vào yêu cầu của từng khách hàng. Quý khách vui lòng gửi thông tin qua Zalo (0988.461.465) để nhận tư vấn kỹ thuật chi tiết.

4. Vòng kim loại dạng sóng Garlock G.E.T.™

Garlock G.E.T.™ Corrugated Metal gasket

Miếng đệm Garlock G.E.T.™ lõi kim loại dạng sóng được thiết kế với các phần tử làm kín kép: Lớp than chì ở bên ngoài để chống cháy và lớp PTFE ở bên trong để chống lại hóa chất. Nhóm gioăng kim loại G.E.T của Garlock hơi cứng nhưng vẫn có khả năng nén hiệu quả, vẫn có thể làm kín những khoảng rò rỉ nhỏ nhặt trên bề mặt ứng dụng.

Thông số kỹ thuật của Garlock G.E.T.™ Corrugated Metal gasket

Vật liệu cốt lõi

Thép không gỉ 304/304L hoặc 316L

Lớp phủ bề mặt

ePTFE kết hợp APX-2

Độ dày

0,125 (Inch)

Phân số kích thước ống sử dụng

½, ¾, 1, 1 ¼, 1 ½

Tiêu chuẩn mặt bích

  • ASME B16.5 Class 150, Class 300
  • MSS SP-44 Class 150, Class 300

Nhiệt độ tối đa

454 độ C ( 850 độ F)

Nhiệt độ tối thiểu

-195 độ C ( -320 độ F)

Đường kính ngoài

85,73 (mm) - 3,375 (inch)

Đường kính trong

48,41 (mm) - 1,906 (inch)



Đặc biệt, Kiên Dũng còn nhận cung cấp vòng đệm Garlock G.E.T có lõi kim loại dạng sóng phi tiêu chuẩn, tùy thuộc vào yêu cầu của từng khách hàng. Quý khách vui lòng gửi thông tin qua Zalo (0988.461.465) để nhận tư vấn kỹ thuật chi tiết.

5. Nhóm gioăng đệm THERPHONIC® có lõi kim loại dạng sóng

Garlock THERPHONIC® Corrugated Metal gasket

Vòng gioăng Garlock có lõi kim loại dạng sóng kết hợp với vật liệu THERMa-PUR (THERPHONIC® Corrugated Metal gaskets) được thiết kế để sử dụng trong các ứng dụng làm kín nhiệt độ trên 1000ºC, được sản xuất bằng quy trình "solvent-free" thân thiện với môi trường, kết hợp với công thức độc quyền của Garlock với tiêu chuẩn truyền thống chất lượng cao.

Nhóm gioăng kim loại THERPHONIC này có thể ứng dụng trong môi trường nhiệt độ lên đến 1832°F, làm kín hiệu quả trong các chu kỳ nhiệt, kháng đa dạng các loại hóa chất và có một tuổi thọ làm việc bền bỉ.

Thông số kỹ thuật của Garlock THERPHONIC® Corrugated Metal gasket

Vật liệu cốt lõi

Thép không gỉ 304/304L hoặc 316L

Lớp phủ bề mặt

THERMa-PUR

Độ dày

0,063 - 0,125 (Inch)

Phân số kích thước ống sử dụng

½, ¾, 1, 1 ¼, 1 ½

Tiêu chuẩn mặt bích

  • ASME B16.5 Class 150, Class 300
  • MSS SP-44 Class 150, Class 300

Nhiệt độ tối đa

760 độ C ( 1400 độ F)

Nhiệt độ tối thiểu

-195 độ C ( -320 độ F)

Đường kính ngoài

85,73 (mm) - 3,375 (inch)

Đường kính trong

48,41 (mm) - 1,906 (inch)



Đặc biệt, Kiên Dũng còn nhận cung cấp vòng đệm Garlock THERPHONIC® Corrugated Metal gaskets phi tiêu chuẩn, tùy thuộc vào yêu cầu của từng khách hàng. Quý khách vui lòng gửi thông tin qua Zalo (0988.461.465) để nhận tư vấn kỹ thuật chi tiết.

6. Vòng đệm kim loại Garlock Xtreme Chemical Corrugated Metal gaskets (CMG - XC)

Garlock Xtreme Chemical Corrugated Metal gaskets

Miếng đệm kim loại lõi lượn sóng Garlock này có phủ hai mặt GYLON® và THERMa-PUR®, nhằm mang lại khả năng an toàn cháy nổ, khả năng nén và khả năng tương thích hầu hết các loại hóa chất trong phổ hóa học. Vòng gioăng Garlock Xtreme Chemical là giải pháp tuyệt vời cho các ứng dụng yêu cầu độ tinh khiết cao.

6.1 Đặc điểm nổi bật của vòng gioăng Xtreme Chemical có lõi kim loại dạng sóng

  • Đạt yêu cầu thử nghiệm cháy API 6FB.
  • Là sự kết hợp hoàn hảo giữa an toàn cháy nổ và khả năng tương thích hóa học trong nhiều điều kiện ứng dụng.
  • Ngăn chặn chất gây ô nhiễm xâm nhập vào môi chất.
  • Cung cấp khả năng nén và độ giãn nở tuyệt vời.
  • Xtreme Chemical có chứng chỉ FDA - đảm bảo tiêu chuẩn an toàn cho sức khỏe con người trong các ngành công nghiệp sản xuất.
  • Các ngành ứng dụng: Thực phẩm, Dược phẩm, Chế biến hóa chất, Chế biến hydrocarbon,..

6.2 Thông số kỹ thuật của Garlock CMG - XC

Vật liệu cốt lõi

Thép không gỉ 304/304L hoặc 316L

Lớp phủ bề mặt

THERMa-PUR và GYLON

Độ dày

0,125 (Inch)

Phân số kích thước ống sử dụng

½, ¾, 1, 1 ¼, 1 ½

Tiêu chuẩn mặt bích

ASME B16.5 Class 150

Nhiệt độ tối thiểu

-195 độ C ( -320 độ F)

Đường kính ngoài

85,73 (mm) - 3,375 (inch)

Đường kính trong

48,41 (mm) - 1,906 (inch)



Đặc biệt, Kiên Dũng còn nhận cung cấp vòng đệm Garlock CMG - XC phi tiêu chuẩn, tùy thuộc vào yêu cầu của từng khách hàng. Quý khách vui lòng gửi thông tin qua Zalo (0988.461.465) để nhận tư vấn kỹ thuật chi tiết.
