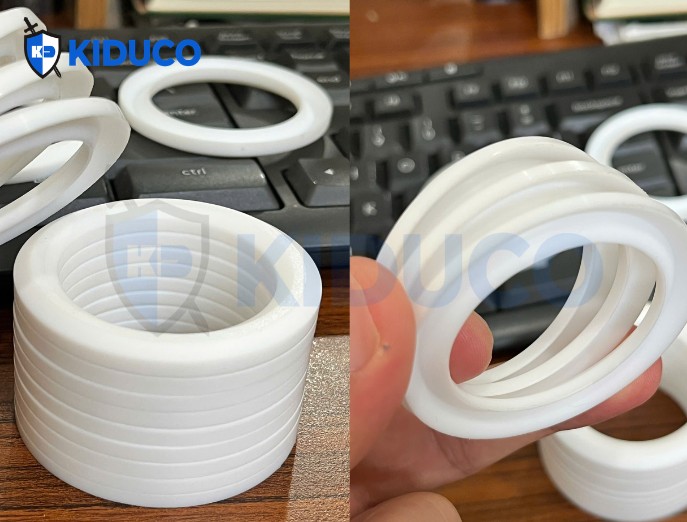

Phớt xếp PTFE chữ V (V-Packing Seal) được thiết kế tối ưu để sử dụng trong các ứng dụng áp lực cao như xi lanh thủy lực, bơm nứt vỉa hoặc các giếng khoan sâu. Tùy thuộc vào các điều kiện làm việc cụ thể của hệ thống (như nhiệt độ, áp suất và môi chất tiếp xúc), vật liệu cấu tạo nên phớt sẽ được thay đổi linh hoạt để đảm bảo độ bền tối đa.
Bên cạnh dòng sản phẩm chủ lực bằng nhựa PTFE nguyên sinh hoặc PTFE độn, Kiên Dũng còn cung cấp các giải pháp V-packing toàn diện với đa dạng vật liệu cao cấp khác như NBR, HNBR, FKM (Viton), cao su gia cường vải, PEEK và PU, đáp ứng trọn vẹn mọi nhu cầu kỹ thuật của khách hàng.

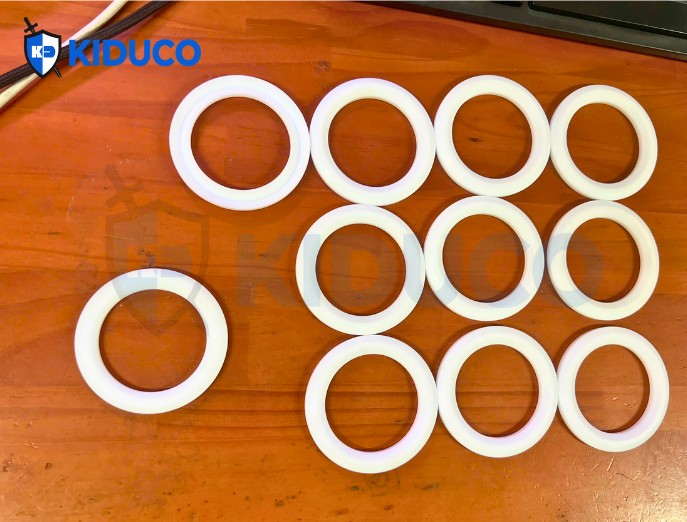

Phớt xếp PTFE chữ V (còn gọi là chevron packing, V-packing hoặc cup seal) là một loại phớt môi có mặt cắt dạng chữ V, thuộc nhóm V-packings và chevron packings. Dòng phớt xếp này được ứng dụng rộng rãi trong các hệ thống thủy lực và khí nén để làm kín các bộ phận máy chuyển động, ngăn không cho môi chất áp suất (như dầu thủy lực hoặc khí nén) rò rỉ ra ngoài. Nhờ cấu tạo đặc trưng, mặt cắt của phớt có hình chữ V, đây cũng là lý do thuật ngữ tiếng Đức “Dachmanschette” (nghĩa đen là “vòng đệm mái nhà”), mô tả chính xác hình dạng này.
V-packings (hoặc chevron packings) thường làm kín chuyển động tịnh tiến, tức là chuyển động qua lại như trong xi lanh. Trong công nghệ làm kín, cần xác định rõ ngay từ đầu bộ phận nào được làm kín, vì vị trí lắp đặt và tải trọng sẽ phụ thuộc vào quyết định đó.

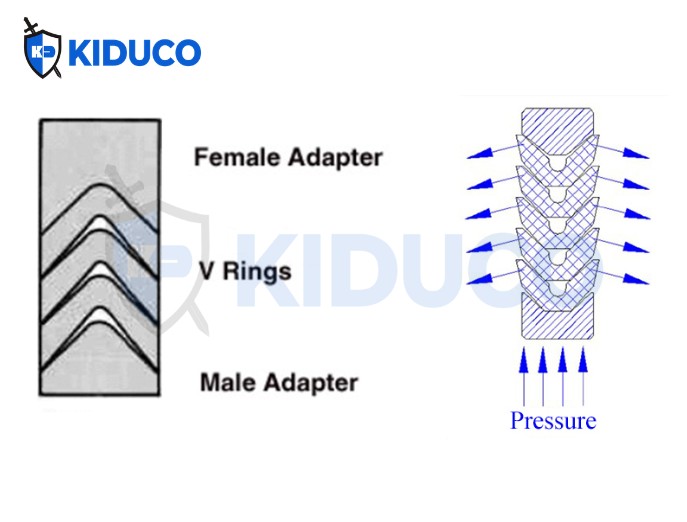

Trong nhiều ứng dụng, V - Packing không được lắp như một chi tiết đơn lẻ mà dưới dạng một bộ phớt. Lý do mang tính kỹ thuật: nhiều phần tử có thể được tạo lực ép trước có chủ đích, thích nghi tốt hơn với dung sai và được bảo vệ khỏi hiện tượng đùn khe hở.
Một bộ điển hình gồm:
Vật liệu và tiêu chí lựa chọn
Trong công nghệ làm kín, việc lựa chọn vật liệu chủ yếu phụ thuộc vào môi chất, nhiệt độ, áp suất, điều kiện trượt và nguy cơ đùn. V-packings thường dựa trên vật liệu elastomer, đôi khi được gia cường bằng vải để tăng độ ổn định kích thước và khả năng chống đùn.
| Vật liệu | Mô tả | Ưu điểm điển hình |
|---|---|---|
| NBR (cao su nitrile) | Elastomer cho nhiều ứng dụng dầu | Kháng dầu tốt, được sử dụng rộng rãi |
| HNBR (NBR hydro hóa) | Phiên bản phát triển của NBR | Khả năng chịu nhiệt và chống lão hóa tốt hơn |
| FKM (fluoroelastomer) | Bền hóa học và nhiệt | Chịu nhiệt và môi chất cao hơn |
| TPU/PU (polyurethane nhiệt dẻo) | Chống mài mòn, bền cơ học | Khả năng chống mài mòn tốt, độ bền cao |
| PTFE (polytetrafluoroethylene) | Rất trơn, ổn định hóa học | Ma sát thấp, kháng hóa chất cao |
Trong quá trình lựa chọn, KIDUCO thường đặt câu hỏi đầu tiên thường liên quan đến môi chất và nhiệt độ. Sau đó là mức áp suất, kích thước khe hở và chất lượng bề mặt của các bề mặt tiếp xúc, vì các yếu tố này ảnh hưởng mạnh đến ma sát, rò rỉ và nguy cơ đùn. Đối với các ứng dụng yêu cầu cao, việc thiết kế và tư vấn chuyên sâu có thể là cần thiết.

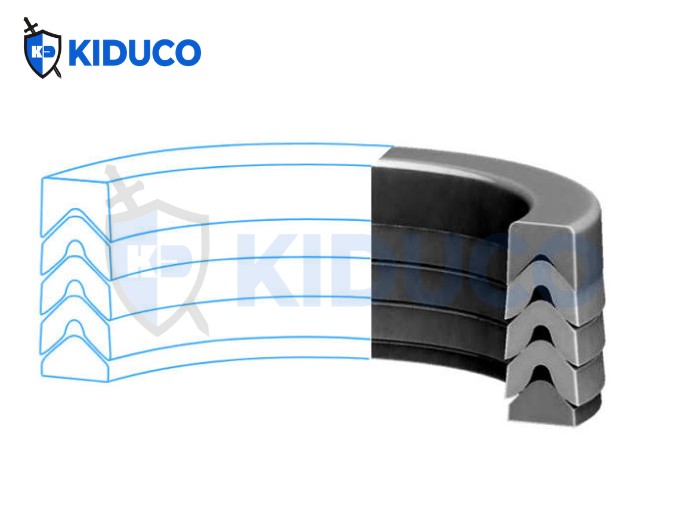

Nguyên lý hoạt động cơ bản của phớt xếp PTFE chữ V là kích hoạt bằng áp suất. Khi áp suất hệ thống tăng lên, hai mép làm kín của biên dạng chữ V sẽ bị đẩy giãn ra theo hướng xuyên tâm. Kết quả là lực tiếp xúc tại các bề mặt làm kín tăng lên đáng kể. Hiệu ứng này mang tính tự tăng cường, vì áp suất càng lớn càng ép phớt chặt hơn vào các bề mặt tiếp xúc, từ đó tối ưu hóa khả năng chống rò rỉ. Trong thực tế, V-packing seal thường hoạt động theo dạng phớt nhiều môi, do nhiều vòng xếp chữ V bằng chất liệu PTFE được kết hợp lại với nhau thành một bộ hoàn chỉnh.
Khi áp suất tác động lên adapter cái, nó làm cho các mép của toàn bộ các vòng chữ V mở ra và ép chặt vào trục/lòng xi lanh, khiến môi chất khó có thể đi qua. Mặc dù một phần môi chất có thể đi qua vòng chữ V đầu tiên, áp suất sẽ giảm đáng kể trong giai đoạn này, và tiếp tục giảm khi đi qua vòng thứ hai, vòng thứ ba... Cuối cùng, bộ V-packing đạt được hiệu quả làm kín.
