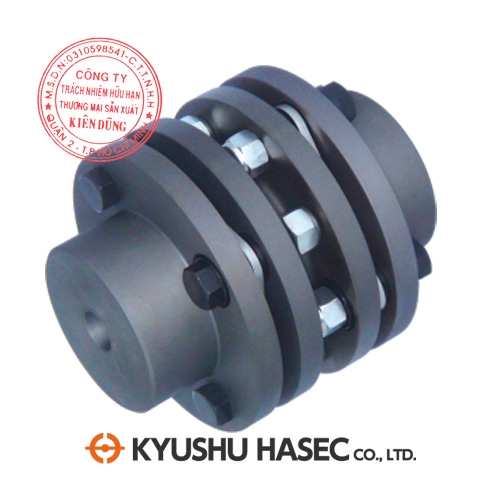

Khớp nối đĩa Kyushu Hasec dòng FM

Mã sku: KYUSHU-HASEC

Liên hệ

Nhà sản xuất: Kyushu Hasec, Nhật Bản

NHẬN BÁO GIÁ MỚI NHẤT

Facebook: https://www.facebook.com/kiduco

Tags:

Khớp nối đĩa dòng FM của Kyushu Hasec có thiết kế không độ rơ, khả năng chịu tải cao và tốc độ quay lớn, dòng FM giúp tăng hiệu suất làm việc và giảm thiểu rủi ro hư hỏng khi quá tải. Đây là giải pháp truyền động tối ưu cho nhiều ngành công nghiệp như sản xuất, cơ khí, tự động hóa, xi măng, giấy, thép…

Khớp nối đĩa Kyushu Hasec dòng FM

1. Đặc điểm nổi bật

  • Không cần bôi trơn, không cần bảo trì.

Không cần sử dụng chất bôi trơn do không có các bộ phận trượt hay lăn. Khi bảo trì, chỉ cần kiểm tra tình trạng của đĩa đàn hồi và độ lỏng của bu-lông, đai ốc.

  • Không có độ rơ, độ cứng xoắn cao.

Cấu trúc kết hợp bằng bu-lông giúp loại bỏ hoàn toàn độ rơ, đồng thời mang lại độ cứng xoắn cao, cho phép chuyển động quay chính xác và ổn định mà không bị lệch trục.

  • Mô-men xoắn cao và khả năng quay tốc độ cao.

Với khả năng truyền mô-men xoắn lớn và gia công chính xác cao, sản phẩm có thể hoạt động ổn định ở tốc độ quay cao.

  • Cho phép độ lệch lớn.

Góc lệch cho phép lên đến 1 độ. Độ lệch song song cho phép phụ thuộc vào chiều dài của spacer và có thể khá lớn. Nhờ vào cấu trúc đĩa linh hoạt theo đường kính trong, khớp nối có thể hấp thụ nhiều loại sai lệch khác nhau mà vẫn hạn chế tải trọng dọc trục phát sinh, giảm tải cho các ổ trục của thiết bị xung quanh.

  • Tuổi thọ lâu dài.

Vì toàn bộ khớp nối được làm từ kim loại nên không bị mài mòn theo thời gian. Khả năng chống chịu tốt với bụi bẩn, nhiệt độ cao hoặc thấp, cho tuổi thọ gần như vĩnh viễn trong điều kiện hoạt động bình thường.

  • Cấu trúc an toàn.

Bộ phận đĩa được tạo thành từ các lá thép không gỉ mỏng xếp lớp, cho phép truyền động qua bu-lông và vòng đệm mà không làm hư hại toàn bộ khớp nối nếu xảy ra sự cố.

2. Ứng dụng

Phù hợp với yêu cầu không có độ rơ (non-backlash)

  • Máy sản xuất sắt thép
  • Hệ thống nhà máy công nghiệp
  • Máy sản xuất giấy
  • Máy công cụ
  • Các loại máy bơm
  • Và các loại máy móc công nghiệp trong mọi lĩnh vực khác

3. Chức năng

  • Lệch song song (Parallel displacement):

Khi tâm trục bị dẫn và trục dẫn song song với nhau nhưng không nằm trên cùng một đường thẳng.

Khớp nối đĩa Kyushu Hasec dòng FM

  • Lệch trục (Axial displacement):

Khi trục dẫn và trục bị dẫn nằm trên cùng một đường thẳng, nhưng có sự thay đổi khoảng cách giữa hai trục.

Khớp nối đĩa Kyushu Hasec dòng FM

  • Lệch góc (Angle displacement):

Khi trục dẫn và trục bị dẫn giao nhau tại một điểm nhưng không nằm trên cùng một đường thẳng.

 Lệch góc (Angle displacement)

  • Lệch tổng hợp (Synthetic displacement):

Khi trục dẫn và trục bị dẫn không giao nhau và cũng không song song, đồng thời có sự dịch chuyển khoảng cách giữa các trục.

 Lệch tổng hợp

4. Cấu tạo

  • Đầu khớp (Hub) × 2 cái
  • Ống nối trung gian (Spacer) × 1 cái
  • Bộ đĩa đàn hồi đầy đủ (Disk element full set)
  • Bu lông siết chặt (Tight fit bolt) × 4 cái
  • Đai ốc chuyên dụng (Special nut) × 4 cái
  • Long đền (Washer) × 4 cái
  • Ống lót (Bush) × 4 cái

Cấu tạo Khớp nối đĩa Kyushu Hasec dòng FM

5. Cách gọi mã sản phẩm (ví dụ)

5.1 Loại (Type)

S

Loại linh hoạt đơn

WN

Loại linh hoạt kép (với spacer tiêu chuẩn)

WA

Loại linh hoạt kép (với spacer tiêu chuẩn)

WL

Loại spacer dài

5.2 Mã kích thước (Kích thước tổng thể mặt bích, đơn vị: mm)

93

104

126

144

171

194

223

253

5.3 Hình dạng hub (Hub shape)

  • S: Tiêu chuẩn

  • T: Đặc biệt

5.4 Kích thước C giữa các trục (mm) (Chỉ áp dụng cho loại khớp nối đôi)

Standard spacer series

80

100

125

140

160

200

250

Hình minh họa phân tích FEM

6. Cách chọn mã sản phẩm

(1) Vui lòng chọn hệ số tải (F) dựa trên bảng dưới đây theo mục đích sử dụng và điều kiện vận hành.
(2) Tính mô-men xoắn truyền động theo công thức sau và chọn mã sản phẩm sao cho mô-men xoắn tính được nằm trong giới hạn "mô-men xoắn cho phép" ở bảng thông số kỹ thuật.

T (kgf·m) = (9550 × P) / N × F

Trong đó:

  • T: Mô-men xoắn truyền động (kgf·m)

  • P: Công suất truyền động (kW)

  • N: Số vòng quay (vòng/phút)

  • F: Hệ số tải

Bên truyền động

Trạng thái tải

Động cơ, Tuabin

Động cơ 4 xi-lanh

Động cơ 6 xi-lanh

Động cơ 8 xi-lanh

Ví dụ ứng dụng

Nhẹ: Tải đồng đều, mô-men xoắn thay đổi ít.

1.0 – 2

2.5 – 3.5

2 – 3

1.5 – 2.5

Quạt tải nhẹ, máy nén ly tâm, bơm ly tâm

Trung bình: Mô-men xoắn thay đổi trung bình hoặc có vài va đập.

2 – 3

3.5 – 4.5

3 – 4

2.5 – 3.5

Máy làm giấy, máy công cụ, máy in, robot

Lớn: Mô-men xoắn thay đổi lớn. Thường có va đập mạnh hoặc khởi động/dừng thường xuyên.

3 – 4

4.5 – 5.5

4 – 5

3.5 – 4.5

Cẩu trục, xe cầu, lò nung xi măng, máy hút bùn

Rất lớn: Mô-men xoắn thay đổi rất mạnh hoặc va đập lặp lại. Đảo chiều mạnh.

> 4 – 5

> 5.5 – 6.5

> 5 – 6

> 4.5 – 5.5

Bơm piston, máy đập quặng, máy ép khuôn, máy đột

7. Hướng dẫn sử dụng

Để khớp nối hoạt động hiệu quả và duy trì tuổi thọ dài lâu, cần thực hiện điều chỉnh độ lệch tâm (misalignment) một cách chính xác khi lắp đặt và định kỳ theo thời gian do lão hóa hoặc hao mòn.

  • Lắp đặt: Sau khi làm sạch trục và khớp nối, tiến hành lắp đặt hub của khớp nối vào trục. Trong trường hợp có gắn phớt làm kín, phần trục và khớp nối cần được nung đều bằng dầu nóng ở nhiệt độ từ 90–120°C, sau đó nhanh chóng lắp hub vào trục.
  • Khoảng cách giữa các mặt bích: Hãy đảm bảo khoảng cách giữa các mặt bích (kích thước C và G) tuân thủ đúng kích thước quy định. Nếu không thể đảm bảo đúng, sai số được phép nằm trong khoảng ±0.25 mm.
  • Độ lệch góc (Angle displacement): Lắp đồng hồ đo vào hub ở một bên, sau đó quay hub và đọc giá trị độ đảo. Điều chỉnh cho đến khi độ đảo nằm trong 10% giới hạn sai số cho phép.

Hướng dẫn sử dụng

Độ lệch song song (Parallel displacement): Tương tự như kiểm tra độ lệch góc, lắp đồng hồ đo vào hub ở một bên để kiểm tra độ lệch song song tại cùng một điểm đo. Điều chỉnh cho đến khi độ đảo nằm trong 10% giới hạn sai số cho phép.

Hướng dẫn sử dụng

Khi đọc giá trị, nếu thấy kim đồng hồ dao động bất thường tại vị trí có rãnh hoặc lỗ (do gia công hub), hãy tránh những phần đó và chỉ đọc ở các vị trí mặt bích đầy đủ.

8. Hướng dẫn lắp ráp

  1. Khi lắp bu-lông siết chặt (tight fit bolt), nếu tác động lực quá lớn có thể làm biến dạng đĩa (disk element), vì vậy vui lòng cẩn thận để tránh làm biến dạng và tiến hành lắp bu-lông đúng cách.
  2. Vui lòng siết đều các đai ốc chuyên dụng (special nut) theo mô-men xoắn quy định. Sau khi thiết bị vận hành thực tế từ 1–3 giờ, cần siết lại lần nữa theo đúng mô-men xoắn.
  3. Số lần tháo lắp đai ốc chuyên dụng nên không vượt quá 10 lần.
  4. Vòng đệm (washer) và Busch chỉ có một cách lắp đúng. Hãy chắc chắn rằng mặt cầu (spherical surface) sẽ hướng về phía đĩa (disk element).
  5. Hãy lau sạch dầu mỡ bám trên các bộ phận của khớp nối (bu-lông, đai ốc, vòng đệm, Busch, đĩa,...).

Hướng dẫn lắp ráp

Hướng dẫn lắp ráp

  • L: Khoảng cách giữa tâm của các phần tử (mm)
  • δ: Độ lệch song song (mm)
  • θ: Góc lệch (đơn vị độ)

Công thức:

  • L = C - G
  • δ = L × tan θ
  • θ = tan⁻¹ (δ / L)

Với thiết kế ưu việt cùng hiệu suất vượt trội, khớp nối đĩa FM Series của Kyushu Hasec là lựa chọn dành cho các hệ thống yêu cầu truyền động chính xác, tốc độ cao và độ bền lâu dài. Nếu quý khách đang tìm kiếm một giải pháp khớp nối chất lượng, đáng tin cậy và được nhập khẩu chính hãng từ Nhật Bản, hãy liên hệ ngay với Công ty Kiên Dũng (KIDUCO) để được tư vấn và báo giá nhanh chóng.
