Mã sku: REDUCER-RUBBER-EXPANSION-JOINT
Nhà sản xuất: Trung Quốc

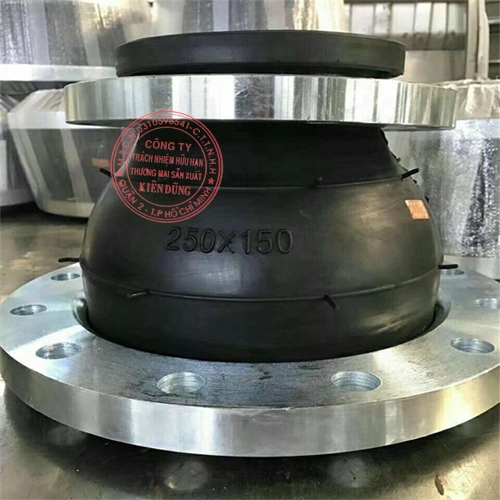

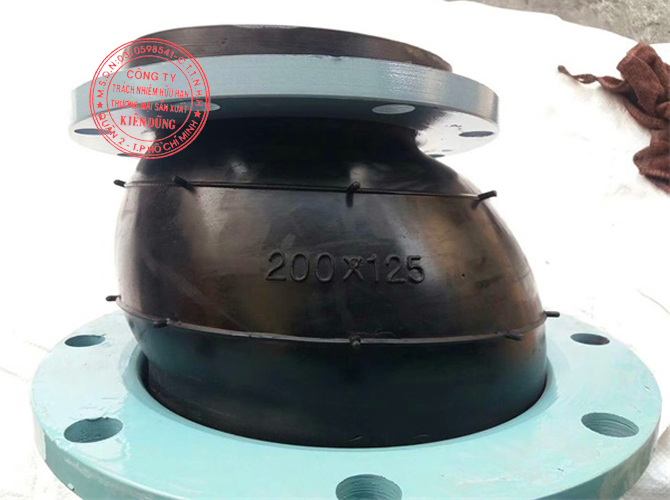

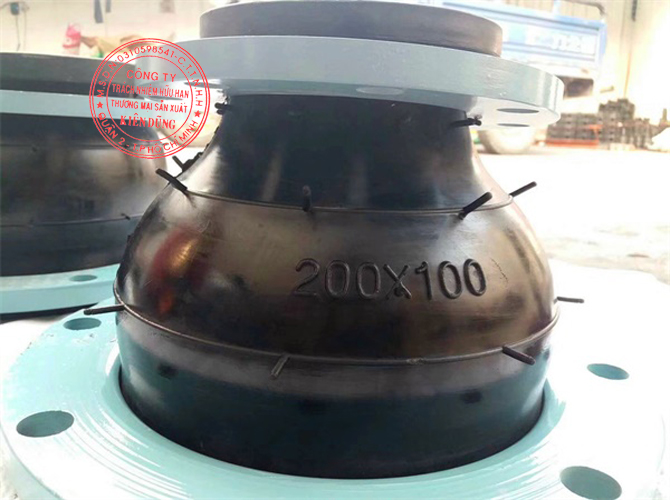

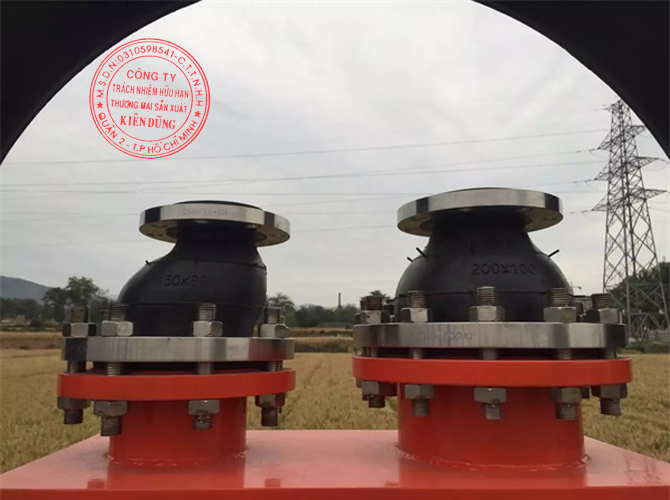

Khớp nối mềm nối giảm Concentric & Eccentric Reducer Rubber Expansion Joint có đường kính khác nhau chủ yếu được sử dụng cho các đường ống đặc biệt có đường kính khác nhau ở hai đầu, giúp giải quyết các vấn đề thay đổi độ rung của đường ống và có tác dụng hấp thụ sốc và giảm tiếng ồn tuyệt vời.
Khớp nối mềm cao su nối giảm đồng tâm và nối giảm lệch tâm (hay còn gọi là khớp nối mềm, khớp nối co giãn, khớp nối giãn nở, khe co giãn cao su, bellows cao su) là khớp nối đường ống có độ đàn hồi cao, độ kín khí cao, khả năng chống chọi thời tiết trung bình. Khớp nối mềm nối giảm Concentric & Eccentric Reducer Rubber Expansion Joint có đường kính khác nhau chủ yếu được sử dụng cho các đường ống đặc biệt có đường kính khác nhau ở hai đầu, giúp giải quyết các vấn đề thay đổi độ rung của đường ống và có tác dụng hấp thụ sốc và giảm tiếng ồn tuyệt vời.
Cấu trúc đơn giản, cài đặt dễ dàng, hiệu quả hấp thụ sốc tốt.
Chất liệu cao su: NR, EPDM, NBR, FKM, PTFE, CR
Phạm vi ứng dụng: axit, kiềm, chất ăn mòn, dầu, nước nóng, nước lạnh, khí nén, khí tự nhiên nén,...
Vật liệu mặt bích: carbon steel, stainless steel SS304, PVC, dictile iron,...
Nguyên lý làm việc của khớp nối mềm cao su có đường kính khác nhau: chủ yếu được sử dụng cho hệ thống đường ống thẳng có chênh lệch kích thước khác nhau giữa đầu ra của van bơm và ống ngoài, hoặc độ dày đường ống theo tốc độ dòng chảy của môi chất.
Phạm vi ứng dụng: được sử dụng rộng rãi để bảo vệ và kiểm soát hệ thống cách ly rung kỹ thuật đường ống, giảm tiếng ồn trong ngành xây dựng, khai thác mỏ, hóa chất, dầu khí và các ngành công nghiệp khác cho hệ thống ống nước và thông gió, cấp thoát nước, ống nước tuần hoàn, ống làm lạnh, ống chống ăn mòn, chữa cháy, ống máy nén, phòng thí nghiệm, viện nghiên cứu, tàu thủy.

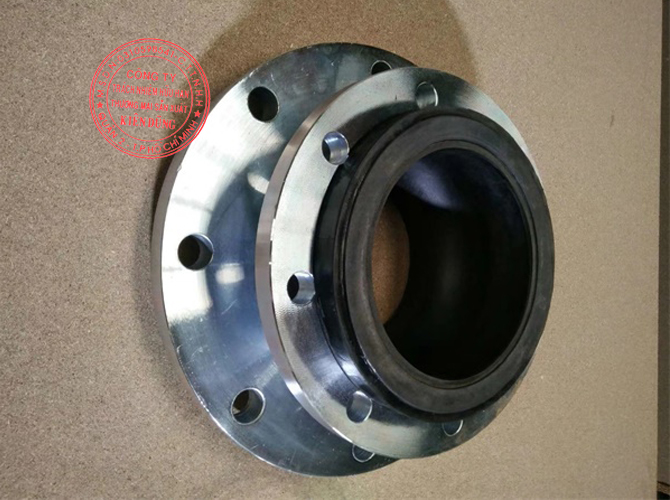

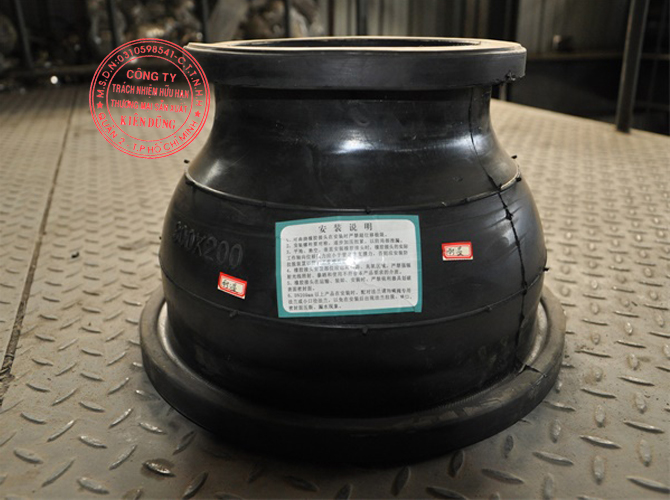

Cấu trúc: là khớp nối mềm chống rung có đường kính khác nhau gồm lớp cao su bên trong, dây nylon gia cố, cầu uốn cao su có lớp cao su bên ngoài và mặt bích rời
Bảo quan: khớp nối mềm cao su có tuổi thọ nhất định, sau một thời gian dài sẽ bị lão hóa. Bảo quản nơi khô mát, không tiếp xúc ánh nắng mặt trời, tránh xa axit và kiềm mạnh, tránh tiếp xúc với các dụng cụ kim loại sắc nhọn để tránh làm thủng cao su.
| Nominal Diameter (mm) | Length L | Axial displacement (mm) | Horizontal Isplacement | Angular deflection | |
| DN1 x DN2 | mm | Extension | Compression | mm | (a1+a2) |
| 50 x 32 | 180 | 20 | 30 | 45 | 35º |
| 50 x 40 | 180 | 20 | 30 | 45 | 35º |
| 65 x 40 | 180 | 20 | 30 | 45 | 35º |
| 65 x 50 | 180 | 20 | 30 | 45 | 35º |
| 80 x 40 | 180 | 20 | 30 | 45 | 35º |
| 80 x 50 | 180 | 20 | 30 | 45 | 35º |
| 80 x 65 | 180 | 20 | 30 | 45 | 35º |
| 100 x 40 | 180 | 20 | 30 | 45 | 35º |
| 100 x 50 | 180 | 20 | 30 | 45 | 35º |
| 100 x 65 | 180 | 22 | 30 | 45 | 35º |
| 100 x 80 | 180 | 22 | 30 | 45 | 35º |
| 125 x 50 | 200 | 22 | 30 | 45 | 35º |
| 125 x 65 | 200 | 22 | 30 | 45 | 35º |
| 125 x 80 | 200 | 22 | 30 | 45 | 35º |
| 125 x 100 | 200 | 22 | 30 | 45 | 35º |
| 150 x 50 | 200 | 22 | 30 | 45 | 35º |
| 150 x 65 | 200 | 22 | 30 | 45 | 35º |
| 150 x 80 | 200 | 22 | 30 | 45 | 35º |
| 150 x 100 | 200 | 22 | 30 | 45 | 35º |
| 150 x 125 | 200 | 22 | 30 | 45 | 35º |
| 200 x 80 | 200 | 22 | 30 | 40 | 30º |
| 200 x 100 | 200 | 22 | 30 | 40 | 30º |
| 200 x 125 | 200 | 25 | 30 | 40 | 30º |
| 200 x 150 | 200 | 25 | 35 | 40 | 30º |
| 250 x 125 | 220 | 25 | 35 | 40 | 30º |
| 250 x 150 | 220 | 25 | 35 | 40 | 30º |
| 250 x 200 | 220 | 25 | 35 | 40 | 30º |
| 300 x 125 | 220 | 25 | 35 | 40 | 30º |
| 300 x 150 | 220 | 25 | 35 | 40 | 30º |
| 300 x 200 | 220 | 25 | 35 | 40 | 30º |
| 300 x 250 | 220 | 25 | 35 | 40 | 30º |
| 350 x 150 | 240 | 25 | 35 | 40 | 30º |
| 350 x 200 | 240 | 28 | 38 | 35 | 30º |
| 350 x 250 | 240 | 28 | 38 | 35 | 30º |
| 350 x 300 | 240 | 25 | 35 | 40 | 30º |
| 400 x 200 | 240 | 25 | 35 | 40 | 30º |
| 400 x 250 | 240 | 28 | 38 | 40 | 30º |
| 400 x 300 | 240 | 28 | 38 | 40 | 30º |
| 400 x 350 | 240 | 28 | 38 | 40 | 30º |
| 450 x 300 | 240 | 28 | 38 | 40 | 30º |
| 450 x 350 | 240 | 28 | 38 | 40 | 30º |
| 450 x 400 | 240 | 28 | 38 | 40 | 30º |
| 500 x 350 | 240 | 28 | 38 | 40 | 30º |
| 500 x 400 | 240 | 28 | 38 | 40 | 30º |
| 500 x 450 | 240 | 28 | 38 | 40 | 30º |
| 600 x 400 | 240 | 28 | 38 | 40 | 30º |
| 600 x 450 | 240 | 28 | 38 | 40 | 30º |
| 600 x 500 | 240 | 28 | 38 | 40 | 30º |
Ghi chú:
Mặt bích có sẵn với tiêu chuẩn ANSI, tiêu chuẩn JIS, tiêu chuẩn BS, tiêu chuẩn GB, tiêu chuẩn GOST
Hãy gửi chúng tôi bản vẽ tùy chỉnh nếu bạn có yêu cầu đặc biệt.
Hiện nay, công ty Kiên Dũng đang cung cấp các sản phẩm khớp nối mềm giãn nở cao su nối giảm Reducer Rubber Expansion Joint có sẵn tồn kho.
