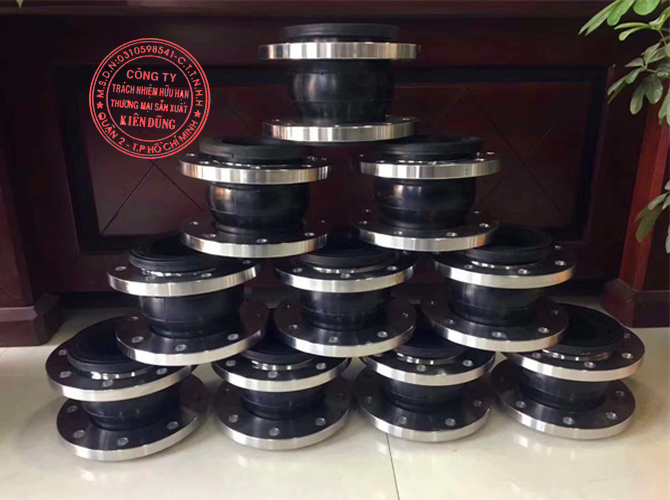

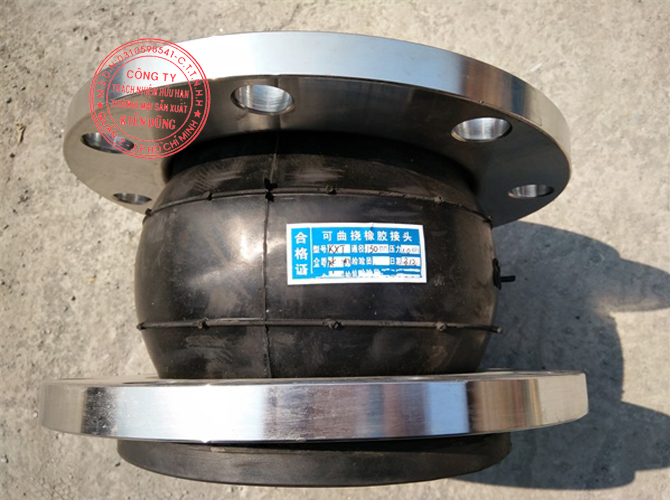

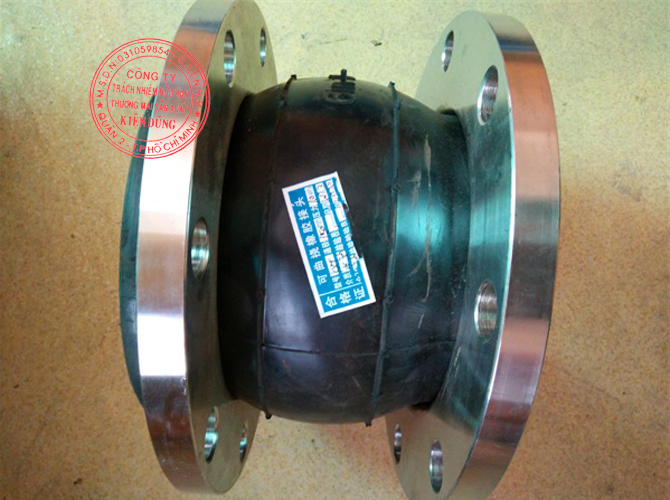

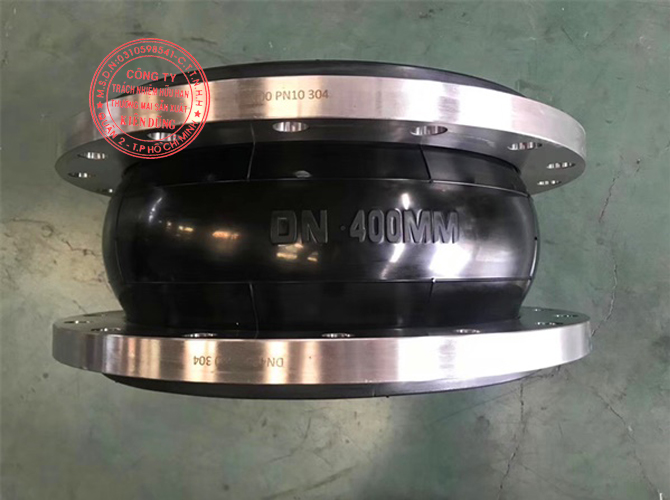

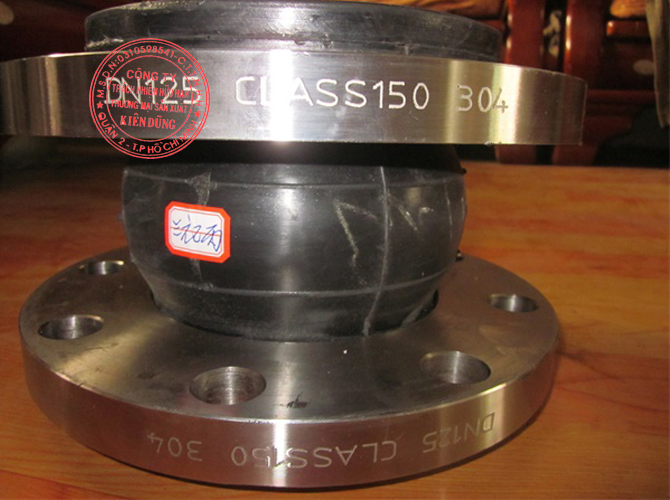

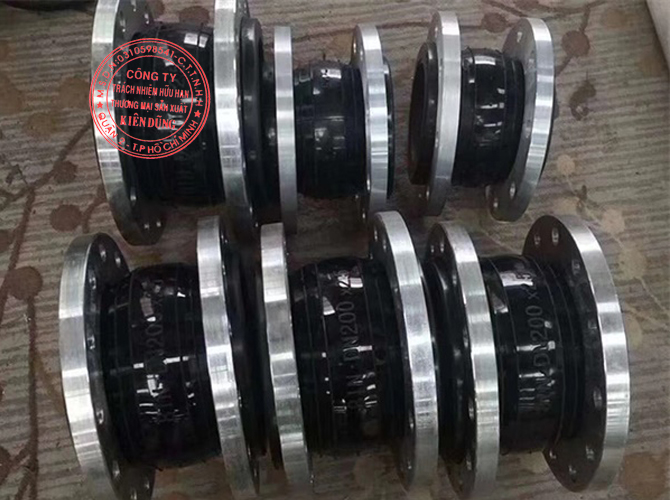

Khớp nối mềm cao su mặt bích thép (hay còn gọi là khớp nối mềm, khớp nối co giãn, khớp nối giãn nở, khe co giãn cao su, bellows cao su) mang lại nhiều ưu điểm và thường được sử dụng trong đường ống để tránh hư hỏng các kết cấu xung quanh. Khớp nối mềm mặt bích thép Stainless Steel Flange Rubber Joint được sử dụng rộng rãi trong các đường ống có áp suất và lưu chất khác nhau. Thay đổi nhiệt độ, rung động của thiết bị, dao động do áp suất có thể gây ra dịch chuyển đường ống, khi chuyển động này không được hấp thụ bởi chính hệ thống đường ống, khớp nối mềm cao su mặt bích thép là giải pháp hoàn hảo.
Hấp thụ rung động, giảm tiếng ồn, chịu được áp lực cao, đàn hồi tốt, dễ dàng lắp đặt
Kích thước: DN32 - DN3000
Áp lực: 0.6 - 2.5 MPa
Vật liệu mặt bích: stainless steel (SS304, SS316)
Nhiệt độ làm việc: khoảng -40ºC đến +80ºC
Các ứng dụng phổ biến: các đường ống dẫn axit, kiềm,chất ăn mòn, dầu, nước nóng, nước lạnh, khí nén, khí tự nhiên nén.
| Nominal Diameter (DN) | Length L | Axial displacement | Horizontal Isplacement | Angular deflection | ||
| mm | inch | mm | Extension | Compression | mm | (a1+a2) |
| 32 | 1.1/4 | 95 | 6 | 9 | 9 | 15º |
| 40 | 1.1/2 | 95 | 6 | 10 | 9 | 15º |
| 50 | 2 | 105 | 7 | 10 | 10 | 15º |
| 65 | 2.1/2 | 115 | 7 | 15 | 11 | 15º |
| 80 | 3 | 135 | 8 | 19 | 12 | 15º |
| 100 | 4 | 150 | 10 | 19 | 13 | 15º |
| 125 | 5 | 165 | 12 | 20 | 13 | 15º |
| 150 | 6 | 180 | 12 | 25 | 14 | 15º |
| 200 | 8 | 210 | 16 | 25 | 22 | 15º |
| 250 | 10 | 230 | 16 | 25 | 22 | 15º |
| 300 | 12 | 245 | 16 | 25 | 22 | 15º |
| 350 | 14 | 255 | 16 | 25 | 22 | 15º |
| 400 | 16 | 255 | 16 | 25 | 22 | 15º |
| 450 | 18 | 255 | 16 | 25 | 22 | 15º |
| 500 | 20 | 255 | 16 | 25 | 22 | 15º |
| 600 | 24 | 260 | 16 | 25 | 22 | 15º |
Ghi chú:
Mặt bích có sẵn với tiêu chuẩn DIN, tiêu chuẩn ANSI, tiêu chuẩn JIS và tiêu chuẩn BS.
Kích thước có sẵn từ DN32 - DN600, với các kích thước lớn hơn sẽ được sản xuất theo yêu cầu của khách hàng, hãy gửi chúng tôi bản vẽ tùy chỉnh nếu bạn có yêu cầu đặc biệt.
Nếu khớp nối mềm Rubber Expansion Joint được sử dụng cho đường ống trên cao, nên lắp đặt thiết bị chống kéo hoặc giá đỡ cố định.
Hiện nay, công ty Kiên Dũng đang cung cấp các sản phẩm khớp nối mềm giãn nở cao su Rubber Expansion Joint có sẵn tồn kho kích thước DN32 đến DN600.
