Khớp nối co giãn cao su cầu đơn Single Sphere Rubber Joint

Mã sku: SINGLE-SPHERE-RUBBER-JOINT

Liên hệ

Nhà sản xuất: Trung Quốc

NHẬN BÁO GIÁ MỚI NHẤT

Facebook: https://www.facebook.com/kiduco

Danh mục sản phẩm

Khớp nối co giãn cao su cầu đơn (hay còn gọi là Single Sphere Rubber Joint, khớp nối mềm, khớp nối giãn nở, khe co giãn cao su, bellows cao su) là một khớp nối mềm đường ống có độ đàn hồi cao, độ kín khí tốt và khả năng chống chịu thời tiết, mang lại nhiều ưu điểm và thường được sử dụng trong đường ống để tránh hư hỏng các kết cấu xung quanh. Khớp nối co giãn cao su cầu đơn Single Sphere Rubber Expansion Joint giúp giảm bớt các tác động co giãn vì nhiệt trong lắp đặt đường ống dẫn, giảm rung động, tiếng ồn, linh hoạt tốt và dễ sử dụng.

1. Ưu điểm và tính năng chính của khớp nối co giãn cầu đơn

Giảm rung động và tiếng ồn: Khả năng hấp thụ rung động và giảm âm giúp khớp nối cao su cầu đơn hoạt động êm ái hơn.

Chịu áp lực cao: Được thiết kế để chịu được áp lực lên đến 2.5 MPa.

Tính linh hoạt và đàn hồi tốt: Cho phép đường ống chịu sự giãn nở và co lại mà không gây ra hư hỏng.

Dễ dàng lắp đặt: Cấu tạo đơn giản giúp việc lắp đặt dễ dàng và nhanh chóng.

*Thông số kỹ thuật:

Kích thước: DN32 - DN3000

Áp lực làm việc: 0.6 - 2.5 MPa

Vật liệu mặt bích: Thép carbon, thép không gỉ (SS304, SS316)

Vật liệu cao su: NR, EPDM, NBR, FKM, PTFE, CR

*Ứng dụng phổ biến:

  • Các hệ thống đường ống dẫn nước nóng/lạnh
  • Đường ống dẫn dầu, khí nén và khí tự nhiên
  • Hệ thống truyền tải axit, kiềm, và các lưu chất ăn mòn
Khớp nối mềm cao su cầu đơn Single Sphere Rubber Joint 1 Khớp nối mềm cao su cầu đơn Single Sphere Rubber Joint 2 Khớp nối mềm cao su cầu đơn Single Sphere Rubber Joint 3

Bảng thông số kỹ thuật

Nominal Diameter (DN) Length L Axial displacement Horizontal Isplacement Angular deflection
mm inch mm Extension Compression mm (a1+a2)
32

1.1/4

95 6 9 9 15º
40 1.1/2 95 6 10 9 15º
50 2 105 7 10 10 15º
65 2.1/2 115 7 15 11 15º
80 3 135 8 19 12 15º
100 4 150 10 19 13 15º
125 5 165 12 20 13 15º
150 6 180 12 25 14 15º
200 8 210 16 25 22 15º
250 10 230 16 25 22 15º
300 12 245 16 25 22 15º
350 14 255 16 25 22 15º
400 16 255 16 25 22 15º
450 18 255 16 25 22 15º
500 20 255 16 25 22 15º
600 24 260 16 25 22 15º

Ghi chú:

  • Mặt bích có sẵn với tiêu chuẩn DIN, tiêu chuẩn ANSI, tiêu chuẩn JIS và tiêu chuẩn BS.

  • Kích thước có sẵn từ DN32 - DN600, với các kích thước lớn hơn sẽ được sản xuất theo yêu cầu của khách hàng, hãy gửi chúng tôi bản vẽ tùy chỉnh nếu bạn có yêu cầu đặc biệt.

  • Nếu khớp nối mềm Rubber Expansion Joint được sử dụng cho đường ống trên cao, nên lắp đặt thiết bị chống kéo hoặc giá đỡ cố định.

Hiện nay, công ty Kiên Dũng đang cung cấp các sản phẩm khớp nối mềm giãn nở cao su Rubber Expansion Joint có sẵn tồn kho kích thước DN32 đến DN600.

2. Các loại vật liệu cao su cho khớp nối cầu đơn

Loại 1. Khớp nối co giãn cao su NR (Natural Rubber) cầu đơn:

  • Đặc trưng bởi độ đàn hồi cao, độ giãn dài cao, khả năng chống rách và cách điện tuyệt vời, khả năng chống mài mòn và khô hạn, dễ dàng bám dính vào các vật liệu khác và vượt trội so với hầu hết các loại cao su tổng hợp về hiệu suất toàn diện.

  • Nhược điểm là khả năng chống oxy hóa và ozone kém, dễ lão hóa và hư hỏng, khả năng chống dầu và dung môi kém, khả năng chống ăn mòn axit và kiềm thấp, khả năng chịu nhiệt thấp.

  • Phạm vi nhiệt độ sử dụng khoảng -60ºC đến +80ºC.

Loại 2. Khớp nối co giãn cao su EPDM (Ethylene Propylene Diene Monomer) cầu đơn:

  • Đặc trưng bởi khả năng chống ozone và bức xạ tia cực tím tuyệt vời, chống chịu thời tiết, chống lão hóa, đứng đầu trong các loại cao su nói chung. Cách điện, kháng hóa chất, độ đàn hồi khi va đập tốt, kháng axit và kiềm, khả năng chịu nhiệt lên đến +150ºC, dung môi phân cực - ketone, este.

  • Nhược điểm là không kháng với hydrocarbon béo và hydrocarbon thơm, các tính chất cơ lý khác kém hơn một chút so với cao su tự nhiên và cao hơn cao su styrene-butadiene, không kết dính.

  • Phạm vi nhiệt độ sử dụng: khoảng -50ºC đến +150ºC.

Loại 3. Khớp nối co giãn cao su NBR (Nitrile Butadiene Rubber) cầu đơn:

  • Đặc trưng bởi khả năng chống dầu hydrocarbon và xăng tuyệt vời, chỉ đứng sau cao su florine và vượt trội so với các loại cao su thông thường khác. Khả năng chịu nhiệt tốt, độ kín khí, chống mài mòn và chống nước.

  • Nhược điểm là khả năng chịu lạnh và chịu ozone kém, độ bền và độ đàn hồi thấp, khả năng chống axit kém, cách điện kém và khả năng chống dung môi phân cực kém.

  • Phạm vi nhiệt độ sử dụng: khoảng -30ºC đến +100ºC

Loại 4. Khớp nối co giãn cao su CR (Chloroprene Rubber) cầu đơn:

  • Đặc trưng bởi khả năng chống oxy, chống ozone, không bắt lửa, tự dập tắt sau cháy, kháng dầu, kháng dung môi, kháng axit và kiềm, chống lão hóa, độ kín khí tốt, tính chất cơ lý tốt hơn cao su thiên nhiên nên có thể dùng làm cao su tổng hợp và cao su đặc biệt.

  • Nhược điểm là khả năng chịu lạnh kém, tỷ trọng lớn, giá thành tương đối cao, cách điện kém, dễ dính và cuộn, dễ cháy sém và dễ dính vào khuôn trong quá trình gia công, có độ ổn định kém và không dễ bảo quản.

  • Phạm vi nhiệt độ sử dụng: khoảng -45ºC đến +100ºC.

Hình ảnh sản phẩm thực tế

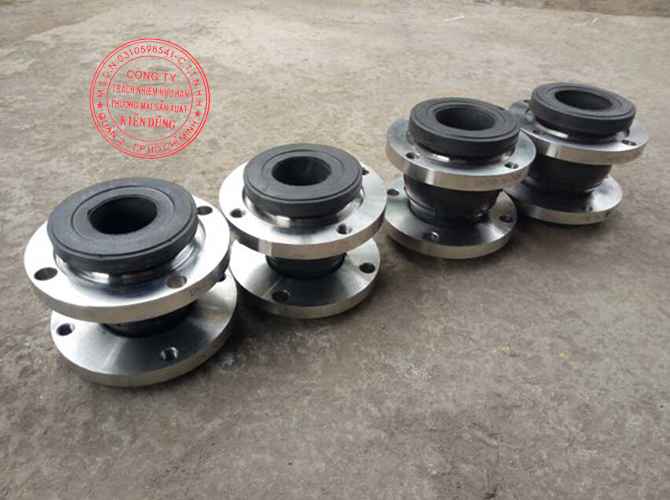

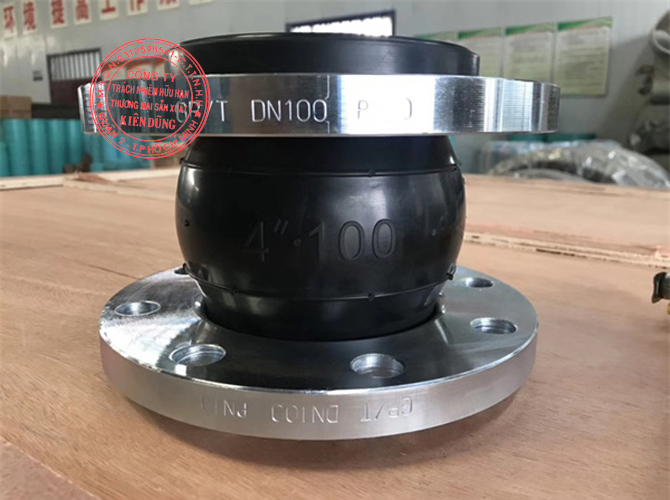

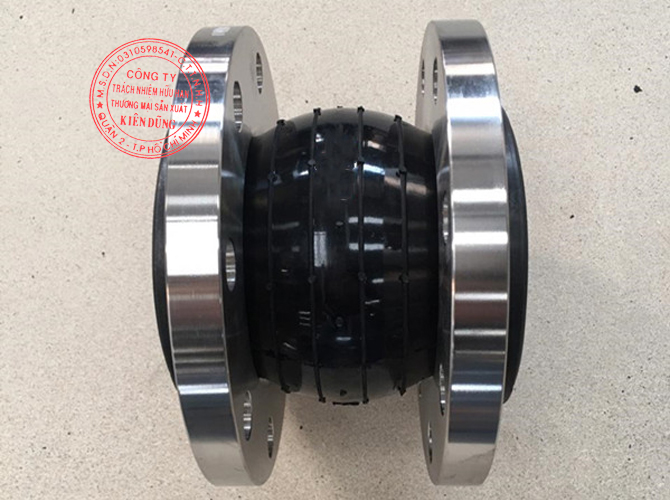

Khớp nối mềm cao su cầu đơn Single Sphere Rubber Joint 4 Khớp nối mềm cao su cầu đơn Single Sphere Rubber Joint 5 Khớp nối mềm cao su cầu đơn Single Sphere Rubber Joint 6 Khớp nối mềm cao su cầu đơn Single Sphere Rubber Joint 7 Khớp nối mềm cao su cầu đơn Single Sphere Rubber Joint 8 Khớp nối mềm cao su cầu đơn Single Sphere Rubber Joint 9

    Kiduco Kiên Dũng tự hào là nhà phân phối uy tín khớp nối co giãn cao su cầu đơn, mang đến giải pháp linh hoạt và bền vững cho các ứng dụng công nghiệp. Khớp nối co giãn cao su cầu đơn giúp hấp thụ rung động, giảm tiếng ồn và chịu được áp lực cao, đặc biệt hiệu quả trong các hệ thống đường ống dẫn lưu chất ăn mòn. Liên hệ với chúng tôi qua sđt/zalo 0988.461.465 để được tư vấn và hỗ trợ chọn sản phẩm phù hợp cho nhu cầu của bạn.
