Khớp nối mềm cao su có đai siết Clamp Type Rubber Expansion Joint

Mã sku: CLAMP-TYPE-RUBBER-JOINT

Liên hệ

Nhà sản xuất: Trung Quốc

Khớp nối mềm giãn nở cao su có đai siết Clamp Type Rubber Expasion Joint Khớp nối mềm cao su có đai siết (hay còn gọi là khớp nối mềm, khớp nối co giãn, khớp nối giãn nở, khe co giãn cao su, bellows cao su) có thể tùy chỉnh theo bất kì chiều dài nào, bất kỳ đường kính đường...

Danh mục sản phẩm

Khớp nối mềm giãn nở cao su có đai siết Clamp Type Rubber Expasion Joint

Khớp nối mềm cao su có đai siết (hay còn gọi là khớp nối mềm, khớp nối co giãn, khớp nối giãn nở, khe co giãn cao su, bellows cao su) có thể tùy chỉnh theo bất kì chiều dài nào, bất kỳ đường kính đường ống nào, bất kỳ độ dày nào, mang lại nhiều ưu điểm và thường được sử dụng trong đường ống để tránh hư hỏng các kết cấu xung quanh. Khớp nối mềm có đai siết Clamp Type Rubber Expansion Joint tiết kiệm mặt bích và bu lông, tiết kiệm chi phí kỹ thuật, và loại bỏ sự cần thiết của mặt bích, đơn giản hóa hiệu quả công việc.

Ưu điểm, tính năng chính:

  • Cấu trúc đơn giản, dễ lắp đặt, hiệu quả hấp thụ sốc tốt

  • Chống rung, chống sốc mạnh và cách âm tuyệt vời.

  • Kích thước: DN50 - DN1400

  • Áp lực làm việc, 2 mức: 0.1MPa và 0.6MPa

  • Vật liệu cao su: NR, EPDM, NBR, FKM, PTFE, CR

  • Các ứng dụng phổ biến: các đường ống dẫn axit, kiềm, chất ăn mòn, dầu, nước nóng, nước lạnh, khí nén, khí tự nhiên nén.

Các ưu điểm khác

  • Khớp nối mềm cao su có đai siết Clamp Type có khả năng chịu nhiệt độ cao, chống ăn mòn, chống lão hóa, đường kính không giới hạn, trọng lượng nhẹ, thay thế thuận tiện, dễ lắp đặt, chi phí thấp, dễ bảo trì, giảm rung, giảm tiếng ồn, độ linh hoạt tốt và dễ sử dụng.

  • Loại khớp nối Clamp Type Rubber Expansion Joint được sử dụng thay thế cho mặt bích và bu lông. Khi lắp đặt, hai đầu của khớp nối mềm cao su được đặt thuận tiện trên đường ống và được cố định bằng đai siết bằng thép không gỉ.

  • Khớp nối mềm cao su có đai siết được kết nối với máy bơm và van, thiết bị chữa cháy, đường ống có độ rung lớn và nhiệt độ thay đổi thường xuyên. Bao gồm các dòng khớp nối mềm: khớp nối mềm cao su chịu dầu, khớp nối mềm cao su chịu nhiệt độ cao, khớp nối mềm cao su chịu axit và kiềm, khớp nối mềm cao su chịu mài mòn, khớp nối mềm cao su chịu nước biển, khớp nối mềm cao su chống ăn mòn.

Khớp nối mềm cao su có đai siết Clamp Type Rubber Expansion Joint 1 Khớp nối mềm cao su có đai siết Clamp Type Rubber Expansion Joint 3

Bảng thông số kỹ thuật

Nominal Diameter (DN) Length L Axial displacement Horizontal Isplacement Angular deflection
mm inch mm Extension Compression mm (a1+a2)
50 2 180 7 10 10 15º
65 2.1/2 180 7 13 11 15º
80 3 180 8 15 12 15º
100 4 180 10 19 13 15º
125 5 180 12 19 13 15º
150 6 180 12 20 14 15º
200 8 200 16 25 22 15º
250 10 200 16 25 22 15º
300 12 200 16 25 22 15º
350 14 200 16 25 22 15º
400 16 200 16 25 22 15º
450 18 200 16 25 22 15º
500 20 200 16 25 22 15º
600 24 200 16 25 22 15º
700 28 200 16 25 22 15º
800 32 200 16 25 22 15º
900 36 200 16 25 22 15º
1000 40 200 18 25 22 15º
1200 48 200 18 25 24 15º
1400 56 200 20 26 24 15º
1600 64 200 25 26 26 15º
1800 72 200 20 26 26 15º
2000 80 200 20 26 26 15º

Ghi chú:

  • Nếu khớp nối mềm Rubber Expansion Joint được sử dụng cho đường ống trên cao, nên lắp đặt thiết bị chống kéo hoặc giá đỡ cố định.

Hiện nay, công ty Kiên Dũng đang cung cấp các sản phẩm khớp nối mềm giãn nở cao su Rubber Expansion Joint có sẵn tồn kho kích thước DN50 đến DN1400.

Hình ảnh sản phẩm thực tế

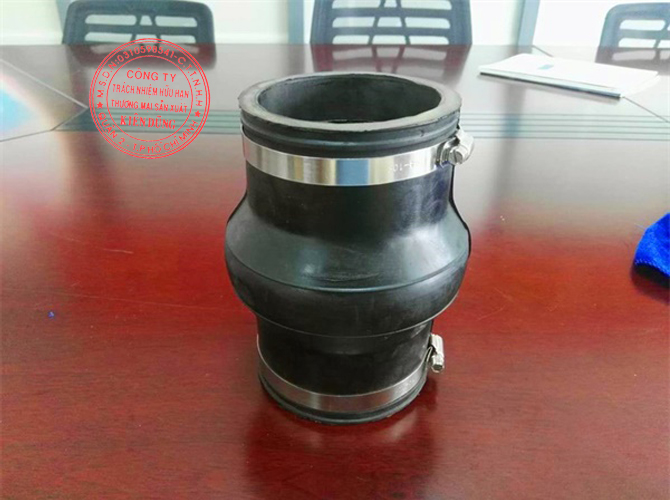

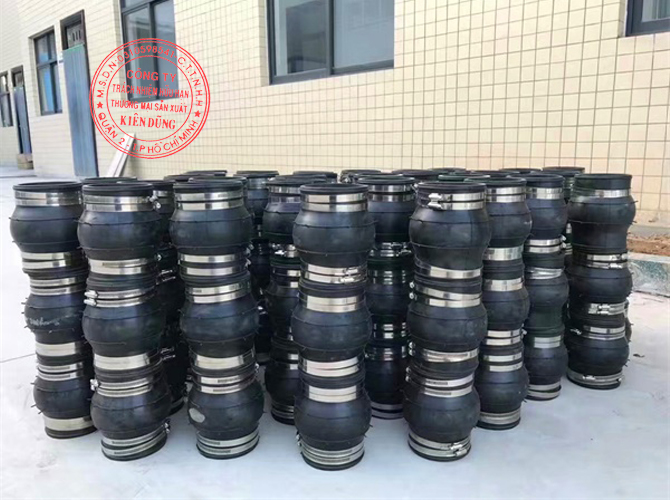

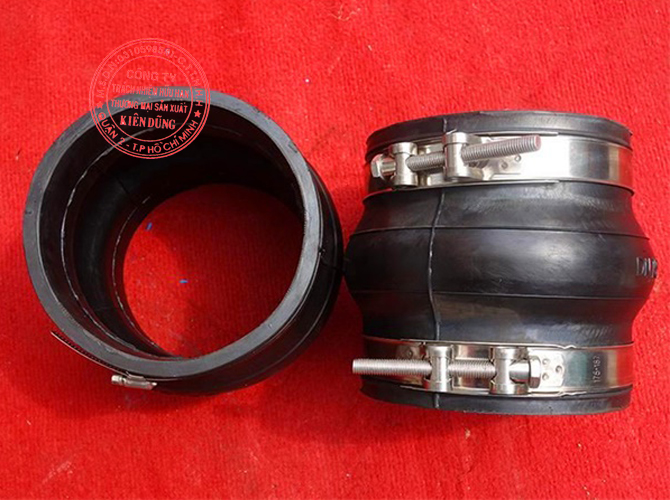

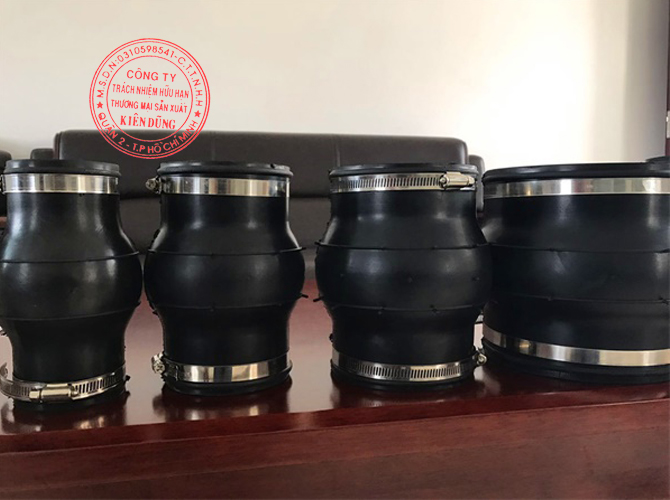

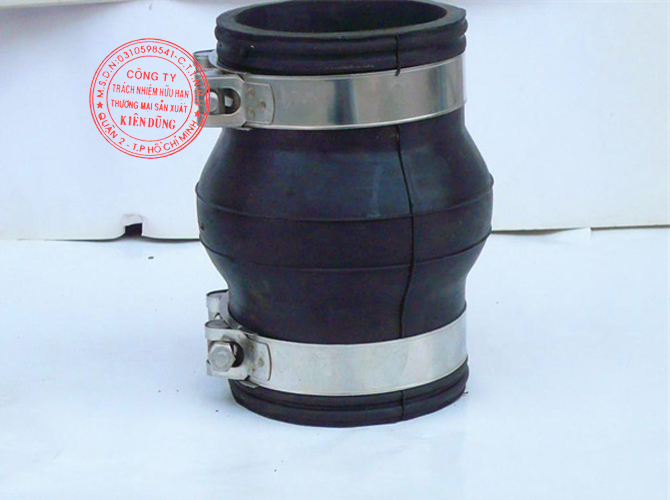

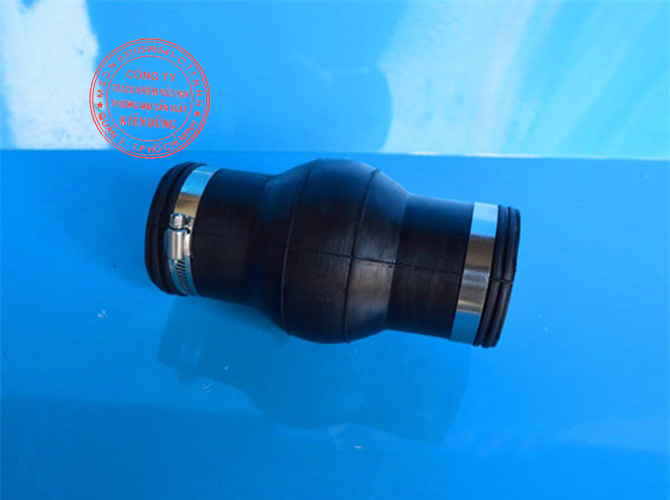

Khớp nối mềm cao su có đai siết Clamp Type Rubber Expansion Joint 4 Khớp nối mềm cao su có đai siết Clamp Type Rubber Expansion Joint 5 Khớp nối mềm cao su có đai siết Clamp Type Rubber Expansion Joint 6 Khớp nối mềm cao su có đai siết Clamp Type Rubber Expansion Joint 7 Khớp nối mềm cao su có đai siết Clamp Type Rubber Expansion Joint 8 Khớp nối mềm cao su có đai siết Clamp Type Rubber Expansion Joint 9
