1. Cấu Tạo Khớp Nối Vấu KTR Rotex Size 42
- Về Vòng Đệm (Spider):
- Màu sắc biểu thị độ cứng của vòng đệm.
- Cam - Tím - Xanh thể hiện độ cứng tăng dần.
- Để chọn vòng đệm phù hợp, cân nhắc đến yêu cầu về moment xoắn tối đa mà khớp nối cần chịu đựng trong ứng dụng cụ thể.
- Về Khớp Nối (Hub):
- Hub 1: Loại tiêu chuẩn, phù hợp với hầu hết các ứng dụng thông thường.
- Hub 1a: Được thiết kế cho các ứng dụng yêu cầu truyền động cao, nơi moment xoắn lớn hơn và độ chính xác cao hơn.
- Hub 1b: Dành cho các ứng dụng yêu cầu tính cách điện, đảm bảo an toàn trong các môi trường cần cách điện.
- Về vật liệu, chúng tôi cung cấp nhôm, thép, gang. Trong đó, vật liệu dùng phổ biến là gang.
Lời Khuyên:
- Trước khi lựa chọn, hãy xác định rõ yêu cầu cụ thể của ứng dụng của quý vị, bao gồm moment xoắn và điều kiện hoạt động.
- Liên hệ với nhà cung cấp hoặc chuyên gia có kinh nghiệm để được tư vấn về việc chọn vòng đệm và khớp nối phù hợp nhất cho ứng dụng của bạn.
Thông số kỹ thuật KTR Rotex 42:
-
Moment xoắn định mức:
- Vòng đệm màu cam: 265 Nm
- Vòng đệm màu tím: 450 Nm
- Vòng đệm màu xanh: 560 Nm
-
Các loại khớp nối: 1, 1a, 1b.
-
Chiều dài:
- Khớp 1 và 1a: 126 mm
- Khớp 1b: 176 mm
-
Đường kính lỗ cực đại: 55 mm
-
Đường kính ngoài: 95 mm
2. Vì Sao Nên Sử Dụng Khớp Nối Vấu KTR Rotex của KIDUCO Kiên Dũng?
Khớp nối vấu KTR Rotex có những ưu điểm sau:
- Sản phẩm đã được tiêu chuẩn hóa nên có giá thành thấp.
- Đệm giảm chấn được làm từ chất liệu T-PUR, có khả năng chịu nhiệt từ -50 độ đến 120 độ.
- Rãnh chìm tuân thủ tiêu chuẩn DIN và SAE.
- Nó được thiết kế theo tiêu chuẩn ATEX (tuân thủ Chỉ thị Liên minh châu Âu 2014/34/EU).
Vì sao lại chọn KIDUCO Kiên Dũng để cung cấp khớp nối:
Chúng tôi tại KIDUCO không chỉ đơn thuần bán sản phẩm mà còn cung cấp các giải pháp cho các vấn đề truyền động của công ty quý vị. Điều này được minh chứng bởi:
- Kinh nghiệm hơn 10 năm trong việc cung cấp các thiết bị và phụ tùng công nghiệp.
- Sở hữu nhiều kinh nghiệm trong việc hợp tác với các công ty chuyên cung cấp khớp nối.
- Đã thành công trong việc tư vấn và cung cấp giải pháp cho các nhà máy lớn như Hyosung, CSVC, VAS, Posco, v.v.
- Đội ngũ kỹ sư giàu kinh nghiệm, tốt nghiệp từ các trường đại học hàng đầu về cơ khí.
- Dịch vụ chăm sóc khách hàng tận tình, cung cấp tư vấn và hỗ trợ giải pháp cho khách hàng.
- Cam kết không bán kém chất lượng, được minh chứng qua việc cung cấp Chứng chỉ Xuất xứ (CO) và Chứng chỉ Chất lượng (CQ) nếu quý khách có yêu cầu.
TÀI LIỆU KỸ THUẬT
Rất mong quý khách đọc thêm thông tin chi tiết về các biến thể hub, thông số kỹ thuật cho từng loại chất liệu, hướng dẫn cách lắp đặt, và mức độ lệch trục cho phép của các khớp nối vấu KTR tại đường link sau:
KTR Rotex Catalogue
3. Thông Số Kỹ Thuật Khớp Nối KTR Rotex Size 42
Qúy khách vui lòng xem qua các bản vẽ và thông số kỹ thuật liên quan đến khớp nối Rotex Size 42.
- Về chất liệu, chúng tôi cung cấp vật liệu nhôm, thép và gang ở khớp nối KTR Rotex Size 42.
- Về lỗ trục, chúng tôi sẽ khoan theo nhu cầu của quý khách, tuy nhiên kích thước không vượt quá d_max.
- Về moment xoắn lớn nhất (Torque), chúng tôi cung cấp 3 số liệu tương ứng với 3 màu đệm giảm chất cam - tím - xanh lá, cũng là độ cứng tăng dần (92ShA, 98ShA, 96ShD).
- Về chiều L, chúng tôi cung cấp kích thước theo 3 biến thể của trục 1 - 1a - 1b (quý vị xem qua ở tab "Hình ảnh thật tế")
Các thông số chi tiết cho 3 loại vật liệu nhôm, thép, gang
HÌNH ẢNH THẬT TẾ
Dưới đây là hình ảnh liên quan đến khớp nối vấu KTR Rotex.

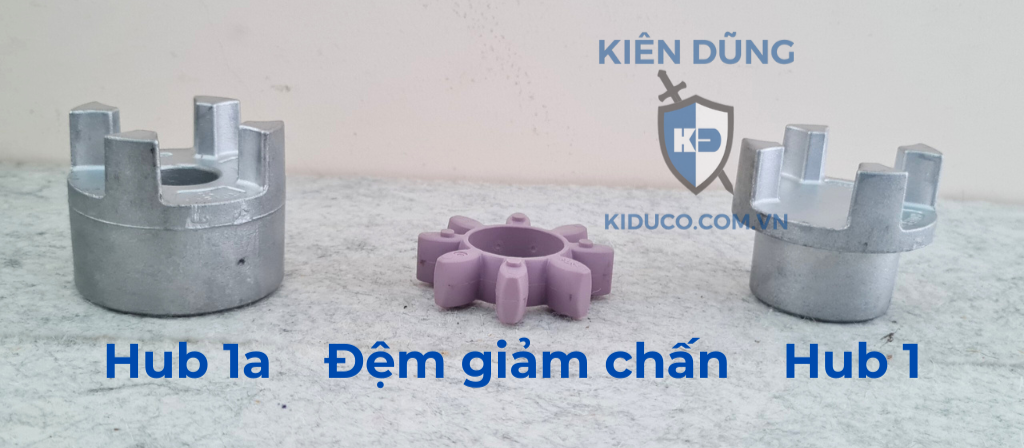

(Các biến thể Hub của khớp nối KTR Rotex)
(Các biến thể đệm giảm chấn KTR Rotex)
(Trọn bộ khớp nối KTR Rotex chưa khoét lỗ - chất liệu nhôm)
(Bên trong khớp nối KTR Rotex)
(Thương hiệu KTR Rotex)
