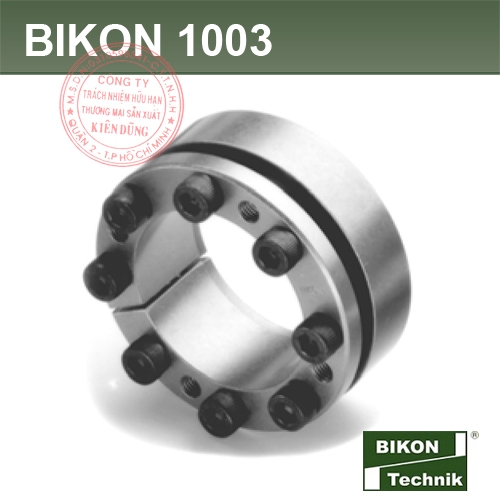

Thiết bị khóa đầu trục Bikon 1003 Locking Assembly:

Thiết bị khóa đầu trục Bikon 1003 là một sản phẩm khóa trục côn được sản xuất tại Đức, kết nối trục với đường kính lỗ phi lớn đến 500mm, kết nối cực kì chắc chắn nhờ lực ma sát lớn tác động trên trục trơn không rãnh, với khả năng tự khóa, tự định tâm, di chuyển dọc trục.

Hiện tại, công ty Kiên Dũng đang hợp tác với hãng Bikon, Đức để hỗ trợ kỹ thuật và phân phối sản phẩm mảng thiết bị khóa đầu trục đến khách hàng tại thị trường Việt Nam. Khi có bất cứ thắc mắc nào về các thiết bị khóa đầu trục, quý khách hàng hãy liên hệ công ty Kiên Dũng chúng tôi, đội ngũ kĩ thuật giàu kinh nghiệm và nhiệt tình sẽ lựa chọn và tư vấn cho khách hàng những sản phẩm phù hợp nhất.

Tài liệu kỹ thuật:

 Thiết bị khóa đầu trục Bikon 1003 Locking Assembly

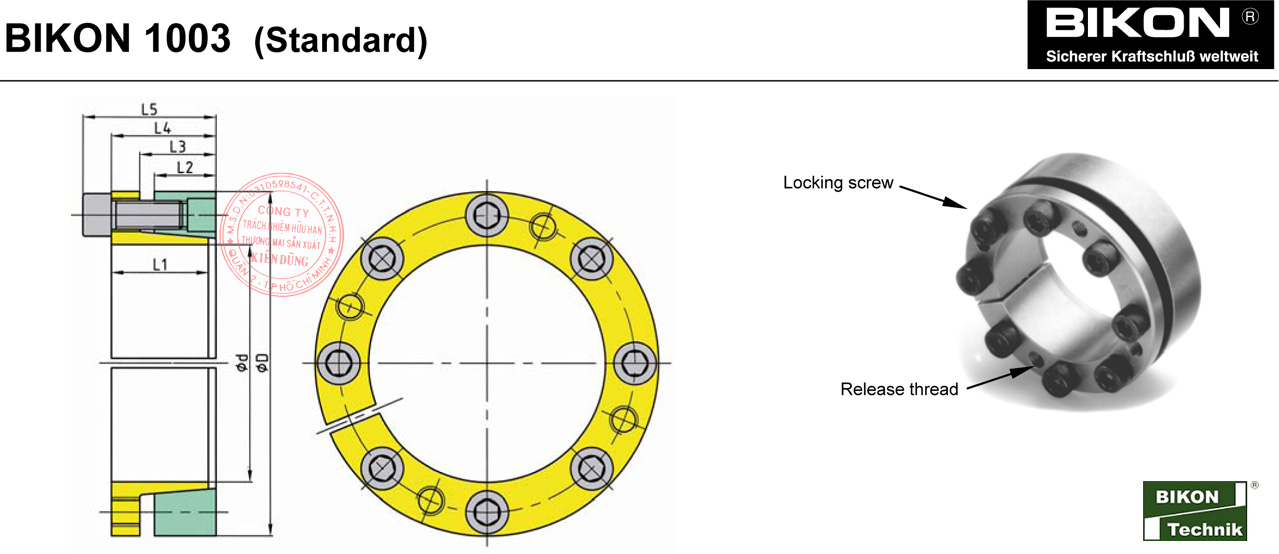

Bảng thông số kỹ thuật

Thông số kỹ thuật Thiết bị khóa đầu trục Bikon 1003
Dimensions Locking Device Trans. Forces Surface Process Screws Weight
Ød x ØD L1 L2 L3 L4 L5 T (Fax = 0) Mb Fax (T=0) Shaft pW Hub pN n DIN 912-12.9 TA G
mm mm mm mm mm mm Nm Nm kN N/mm2 N/mm2 - - Nm kg
BIKON 1003 19 x 47 25 17 22 28 34 340 120 36 299 121 5 M6 14 0.27
BIKON 1003 20 x 47 25 17 22 28 34 360 125 36 284 121 5 M6 14 0.26
BIKON 1003 22 x 47 25 17 22 28 34 400 140 36 258 121 5 M6 14 0.25
BIKON 1003 24 x 50 25 17 22 28 34 430 150 36 237 114 5 M6 14 0.28
BIKON 1003 25 x 50 25 17 22 28 34 540 190 43 273 136 6 M6 14 0.27
BIKON 1003 28 x 55 25 17 22 28 34 610 210 43 243 124 6 M6 14 0.33
BIKON 1003 30 x 55 25 17 22 28 34 650 225 43 227 124 6 M6 14 0.31
BIKON 1003 32 x 60 25 17 22 28 34 930 325 58 284 151 8 M6 14 0.38
BIKON 1003 35 x 60 25 17 22 28 34 1010 355 58 260 151 8 M6 14 0.34
BIKON 1003 38 x 65 25 17 22 28 34 1100 385 58 239 140 8 M6 14 0.41
BIKON 1003 40 x 65 25 17 22 28 34 1160 405 58 227 140 8 M6 14 0.38
BIKON 1003 42 x 75 30 20 25 33 41 2010 700 95 303 170 7 M8 35 0.69
BIKON 1003 45 x 75 30 20 25 33 41 2150 755 95 283 170 7 M8 35 0.64
BIKON 1003 48 x 80 30 20 25 33 41 2300 905 95 265 159 7 M8 35 0.70
BIKON 1003 50 x 80 30 20 25 33 41 2390 935 95 254 159 7 M8 35 0.69
BIKON 1003 55 x 85 30 20 25 33 41 3010 1050 109 264 171 8 M8 35 0.75
BIKON 1003 60 x 90 30 20 25 33 41 3280 1150 109 242 162 8 M8 35 0.80
BIKON 1003 63 x 95 30 20 25 33 41 3880 1350 123 260 172 9 M8 35 0.90
BIKON 1003 65 x 95 30 20 25 33 41 4000 1400 123 252 172 9 M8 35 0.86
BIKON 1003 70 x 110 37 24 30 40 50 6140 2150 175 277 176 8 M10 70 1.54
BIKON 1003 75 x 115 37 24 30 40 50 6580 2300 175 259 169 8 M10 70 1.61
BIKON 1003 80 x 120 37 24 30 40 50 7020 2450 175 243 162 8 M10 70 1.71
BIKON 1003 85 x 125 37 24 30 40 50 8390 2930 197 257 175 9 M10 70 1.80
BIKON 1003 90 x 130 37 24 30 40 50 8880 3110 197 243 168 9 M10 70 1.89
BIKON 1003 95 x 135 37 24 30 40 50 10400 3640 219 255 180 10 M10 70 1.97
BIKON 1003 100 x 145 41 26 32 44 56 13200 4640 265 271 187 8 M12 125 2.60
BIKON 1003 110 x 155 41 26 32 44 56 14600 5100 265 246 175 8 M12 125 2.80
BIKON 1003 120 x 165 41 26 32 44 56 17900 6270 298 254 185 9 M12 125 3.03
BIKON 1003 130 x 180 49 33 39 52 64 25800 9060 398 246 178 12 M12 125 4.34
BIKON 1003 140 x 190 52 33 39 54 68 27300 9580 391 225 165 9 M14 190 4.90
BIKON 1003 150 x 200 52 33 39 54 68 32500 11400 434 233 175 10 M14 190 5.22
BIKON 1003 160 x 210 52 33 39 54 68 38200 13300 478 240 183 11 M14 190 5.56
BIKON 1003 170 x 225 60 44 50 65 79 44300 15500 521 185 140 12 M14 190 7.70
BIKON 1003 180 x 235 60 44 50 65 79 46900 16400 521 175 134 12 M14 190 8.16
BIKON 1003 190 x 250 60 44 50 65 79 61900 21600 651 207 157 15 M14 190 9.44
BIKON 1003 200 x 260 60 44 50 65 79 65100 22800 651 196 151 15 M14 190 9.88
BIKON 1003 220 x 285 68 50 56 74 90 78700 27500 716 173 133 12 M16 295 13.42
BIKON 1003 240 x 305 68 50 56 74 90 107400 37600 895 198 156 15 M16 295 14.46
BIKON 1003 260 x 325 68 50 56 74 90 139600 48800 1074 219 175 18 M16 295 16.11
BIKON 1003 280 x 355 80 60 68 88 106 160900 56300 1149 182 143 16 M18 405 23.44
BIKON 1003 300 x 375 80 60 68 88 106 193900 67800 1293 191 152 18 M18 405 25.28
BIKON 1003 320 x 405 96 74 83 105 125 270400 94600 1690 189 150 18 M20 580 36.94
BIKON 1003 340 x 425 96 74 83 105 125 335100 117300 1971 208 166 21 M20 580 39.00
BIKON 1003 360 x 455 111 86 95 120 142 372500 130400 2069 177 140 18 M22 780 54.00
BIKON 1003 380 x 475 111 86 95 120 142 458800 160500 2414 196 157 21 M22 780 56.20
BIKON 1003 400 x 495 111 86 95 120 142 482900 169000 2414 186 150 21 M22 780 58.85
BIKON 1003 420 x 515 111 86 95 120 142 507100 177400 2414 177 145 21 M22 780 61.50
BIKON 1003 440 x 535 111 86 95 120 142 531200 185900 2414 169 139 21 M22 780 64.15
BIKON 1003 460 x 555 111 86 95 120 142 581800 203600 2529 170 141 22 M22 780 66.75
BIKON 1003 480 x 575 111 86 95 120 142 662300 231800 2759 177 148 24 M22 780 69.40
BIKON 1003 500 x 595 111 86 95 120 142 689900 241400 2759 170 143 24 M22 780 72.00
